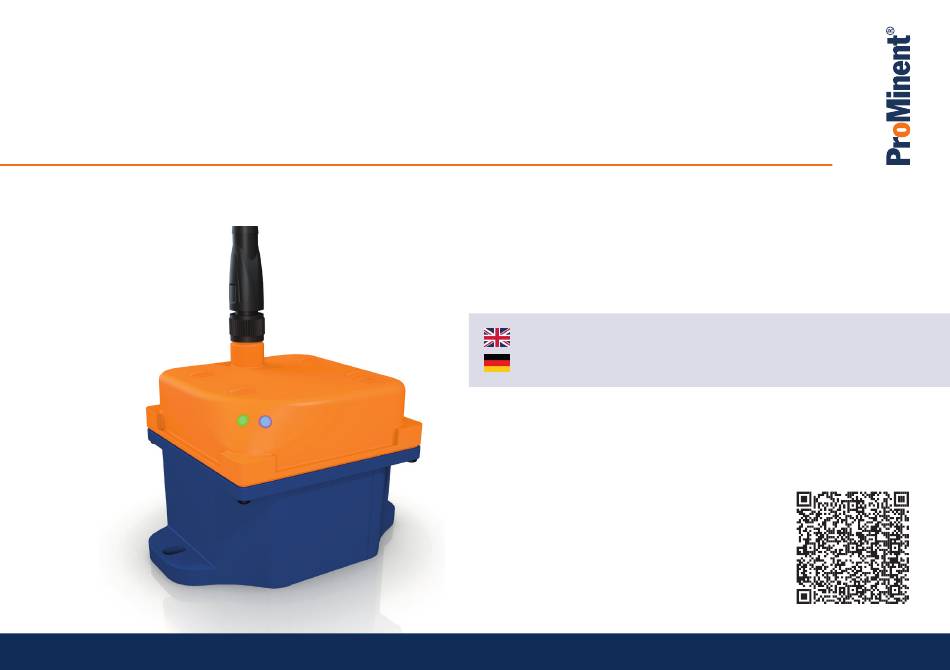

- Seite 1 Original Operating Instructions DULCOLEVEL Radar Level Sensor Radar Level Sensor DULCOLEVEL ......2 Radar-Füllstandssensor DULCOLEVEL ....17 EN | DE www.prominent.com...
-
Seite 2: Inhaltsverzeichnis
Initial Startup ............12 Configuration ............14 Intended Use Operation .............15 The Radar Level Sensor DULCOLEVEL is intended for Cleaning ...............15 commercial and industrial measurement of all types of Maintenance and Troubleshooting ......16 process chemicals and liquids in plastic tanks using radar technology. - Seite 3 The sensor must not be opened. Application-specific hazards may occur if used improperly. Follow the instructions in the troubleshooting chapter. „ If repair is necessary, contact ProMinent service. „ General Safety instructions The sensor corresponds to the state of the art in com- Notes on Radar Frequencies pliance with the usual regulations and guidelines.
-
Seite 4: Scope Of Delivery
Instruction Documentation „ Optional accessories for your sensor can be found in the ProMinent WebShop* or ordered from your local sales person. Screws for the mounting holes are not included in the scope of delivery. Use screws with a diameter ≤ 5 mm or ≤ M5. -
Seite 5: Technical Data
Technical Data Maximum angle +/- 4° Measuring range 0.1-15 m Measurement accuracy +/- 5 mm Electrical connection 18-30 VDC 1.8 W 0.1 A Note: Power is supplied via a 100-240 V plug-in power supply unit (24 V supply voltage) or via the PLC (24 V DC voltage SELV) Degree of protection Protection against contact and moisture in accordance with IP 66 (EN 60529) and NEMA-4X/indoor (NEMA 250) -
Seite 6: Dulconnex Blue App
DULCONNEX Blue App Overview Download the DULCONNEX Blue App to configure the sensor via smartphone or tablet. Only for ProMinent devices with Bluetooth option. ® About the App When you open the app, the dash- board appears. At the bottom of the... -
Seite 7: Function
Function Overview Nameplate The level sensor DULCOLEVEL is a radar sensor for level measurement of all types of liquids in plastic The nameplate contains the most important data for tanks and IBC storage tanks: identification and use of the sensor. -
Seite 8: Application Options
Application Options The sensor can be used in different constellations. You always need the DULCONNEX Blue App for setup, configuration and operation. Notice: For the wiring diagram see "Electrical Installa- Fieldbus tion" on page 11. 0/4-20 mA 1. Data transfer through pump with 2. -
Seite 9: Led Status
LED Status LED Signal Meaning LED flashes blue at intervals of 1 s. Sensor is ready to be paired. LED lights blue continuously. Sensor is coupled with pump. LED flashes blue 2 times per second. Sensor identification was triggered in the app. Sensor is paired with the app, not with the pump. -
Seite 10: Mounting
Mounting Observe the following mounting instructions: Mount Sensor Tilting the sensor can lead to measurement errors. You can mount the sensor with the mounting plate, „ Always mount the sensor horizontally. straps or your own fixtures. Secure the sensor against movement. Also ensure „... -
Seite 11: Electrical Installation
Mounting Electrical Installation Application Option 1 and 2 Mount Sensor with Strap You can connect the sensor to your pump via To mount the sensor with a strap, pass the strap through Bluetooth to send level information directly to the pump. ®... -
Seite 12: Initial Startup
Electrical Installation Initial Startup Application Option 3 Connect Sensor to Pump (Wizard) Use the wizard in the DULCONNEX Blue App to connect You can connect the sensor directly to the PLC with a 0/4-20 mA connection. the sensor to the pump. 1. - Seite 13 Initial Startup The sensor is connected to the pump and the pump is Procedure: displayed in the "Devices" view in the "Connected" tab. 1. Open DULCONNEX Blue on your mobile device. Note: During set-up you will need the last 4 digits of your 2.
-
Seite 14: Configuration
Calibrate tank size: Mapping of sensor distance measurement to tank volume „ Set alarms „ For more information on configuration, also see the videos at www.prominent.com. Additionally, the following configuration options are available in the DULCONNEX Blue App: Configuration of analog output „ Error logbook „... -
Seite 15: Operation
Operation Cleaning NOTICE Firmware Update You can see the current firmware version in the sensor's Unsuitable cleaning products can damage the sensor. settings under "Information". Do not use chemicals or strong detergents. „ Clean the sensor with a dry cloth. „... -
Seite 16: Maintenance And Troubleshooting
NOTICE Damage due to opening of the housing The sensor must not be opened. In case of malfunction and damage, contact the ProMinent Service. Troubleshooting In the following table you will find possible errors and information on trouble shooting. If you cannot rectify the fault yourself, contact ProMinent Service. -
Seite 17: Inhalt
