Montieren

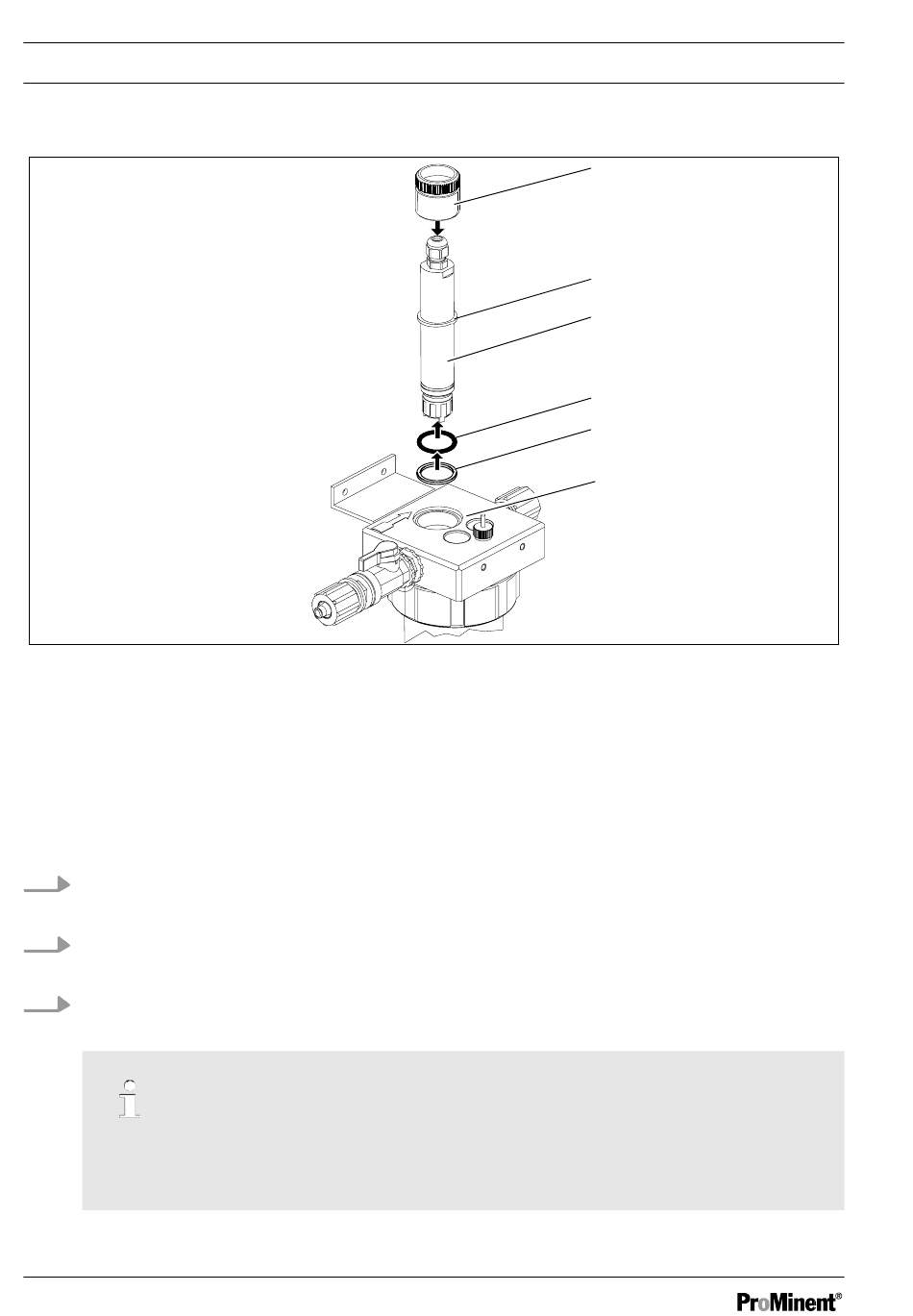

Abb. 4: Einbausituation
1 Gewindehülse
2 Klemmscheibe
3 Sensor
4 O-Ring
5 Unterlegscheibe
6 Bypassarmatur z.B. DLG
1. Schieben Sie den im Montage-Set befindlichen O-Ring (4) und die Unterlegscheibe (5) von
unten über den Sensor bis zur Klemmscheibe (2).
2. Bypassarmatur DLG III: Führen Sie den Sensor in den DLG III ein und ziehen Sie die Gewin‐
dehülse fest.
3. Bypassarmatur DGMa und BAMa: einbauen wie in den jeweiligen Betriebsanleitungen
beschrieben.
Die richtige Einbautiefe des Sensors ist durch die Klemmscheibe festgelegt. Bei
einer Bypassarmatur eines anderen Herstellers beachten Sie die Betriebsanleitung
des Bypassarmatur-Herstellers.
