Montage
8.6.2

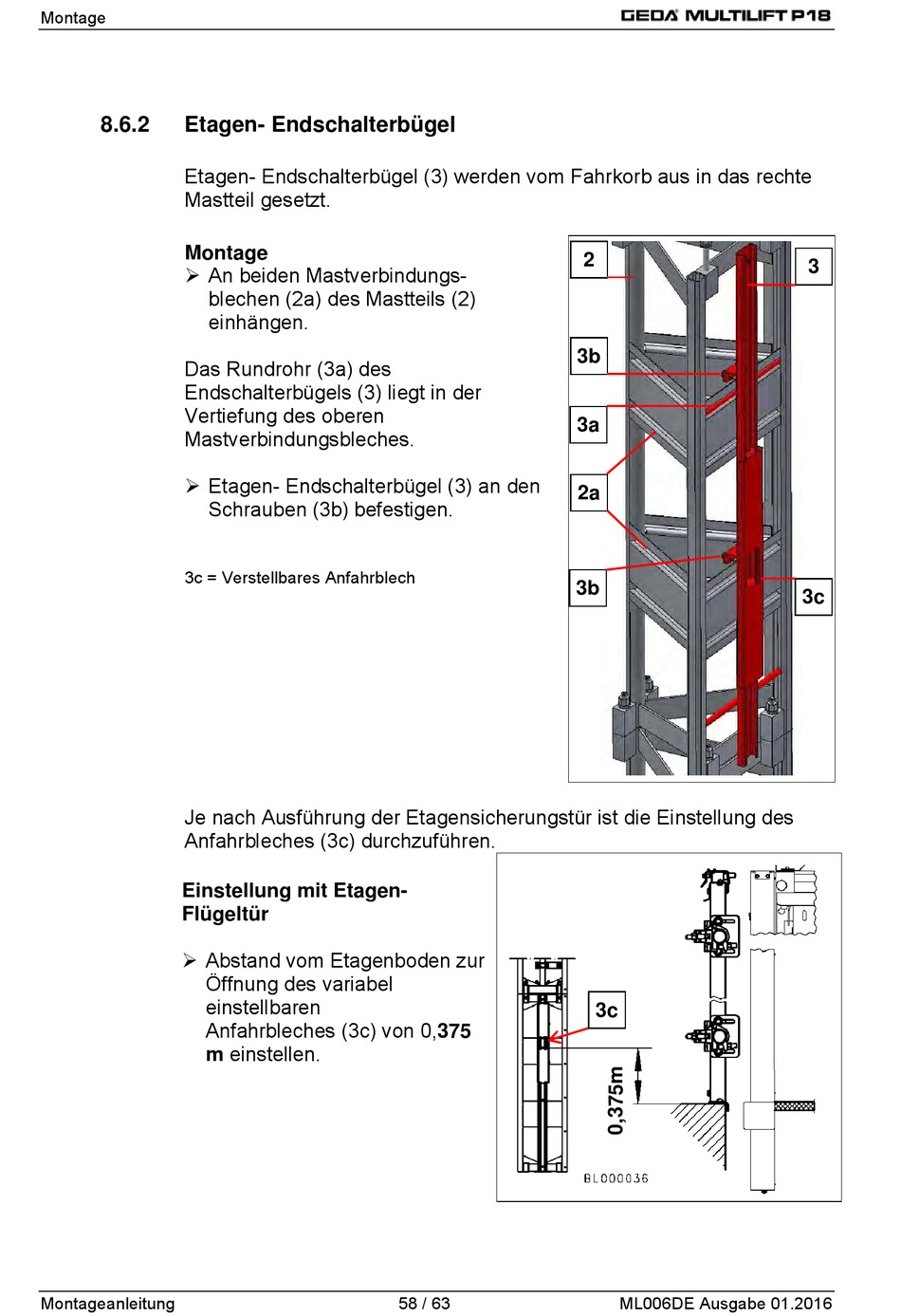

Etagen- Endschalterbügel
Etagen- Endschalterbügel (3) werden vom Fahrkorb aus in das rechte
Mastteil gesetzt.
Montage
An beiden Mastverbindungs-
blechen (2a) des Mastteils (2)
einhängen.
Das Rundrohr (3a) des
Endschalterbügels (3) liegt in der
Vertiefung des oberen
Mastverbindungsbleches.
Etagen- Endschalterbügel (3) an den
Schrauben (3b) befestigen.
3c = Verstellbares Anfahrblech
Je nach Ausführung der Etagensicherungstür ist die Einstellung des
Anfahrbleches (3c) durchzuführen.
Einstellung mit Etagen-
Flügeltür
Abstand vom Etagenboden zur
Öffnung des variabel
einstellbaren
Anfahrbleches (3c) von 0,375
m einstellen.
Montageanleitung
58 / 63
2
3b
3a
2a
3b
3c
ML006DE Ausgabe 01.2016
3
3c
