Montage

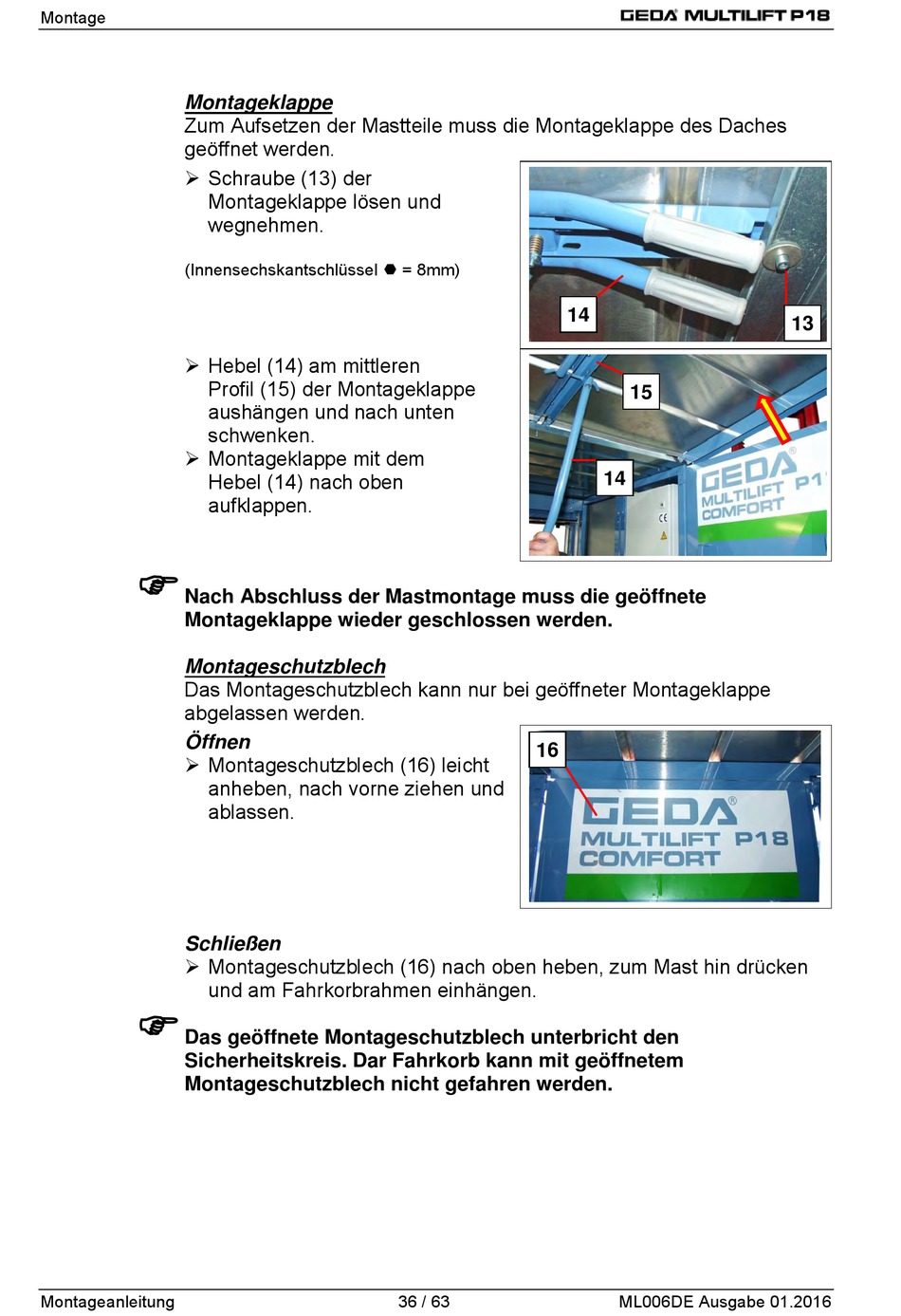

Montageklappe
Zum Aufsetzen der Mastteile muss die Montageklappe des Daches
geöffnet werden.
Schraube (13) der
Montageklappe lösen und
wegnehmen.
(Innensechskantschlüssel = 8mm)
Hebel (14) am mittleren
Profil (15) der Montageklappe
aushängen und nach unten
schwenken.
Montageklappe mit dem
Hebel (14) nach oben
aufklappen.
Nach Abschluss der Mastmontage muss die geöffnete
Montageklappe wieder geschlossen werden.
Montageschutzblech
Das Montageschutzblech kann nur bei geöffneter Montageklappe
abgelassen werden.
Öffnen
Montageschutzblech (16) leicht
anheben, nach vorne ziehen und
ablassen.
Schließen
Montageschutzblech (16) nach oben heben, zum Mast hin drücken
und am Fahrkorbrahmen einhängen.
Das geöffnete Montageschutzblech unterbricht den
Sicherheitskreis. Dar Fahrkorb kann mit geöffnetem
Montageschutzblech nicht gefahren werden.
Montageanleitung
14
16
36 / 63
15
14
ML006DE Ausgabe 01.2016
13
