7

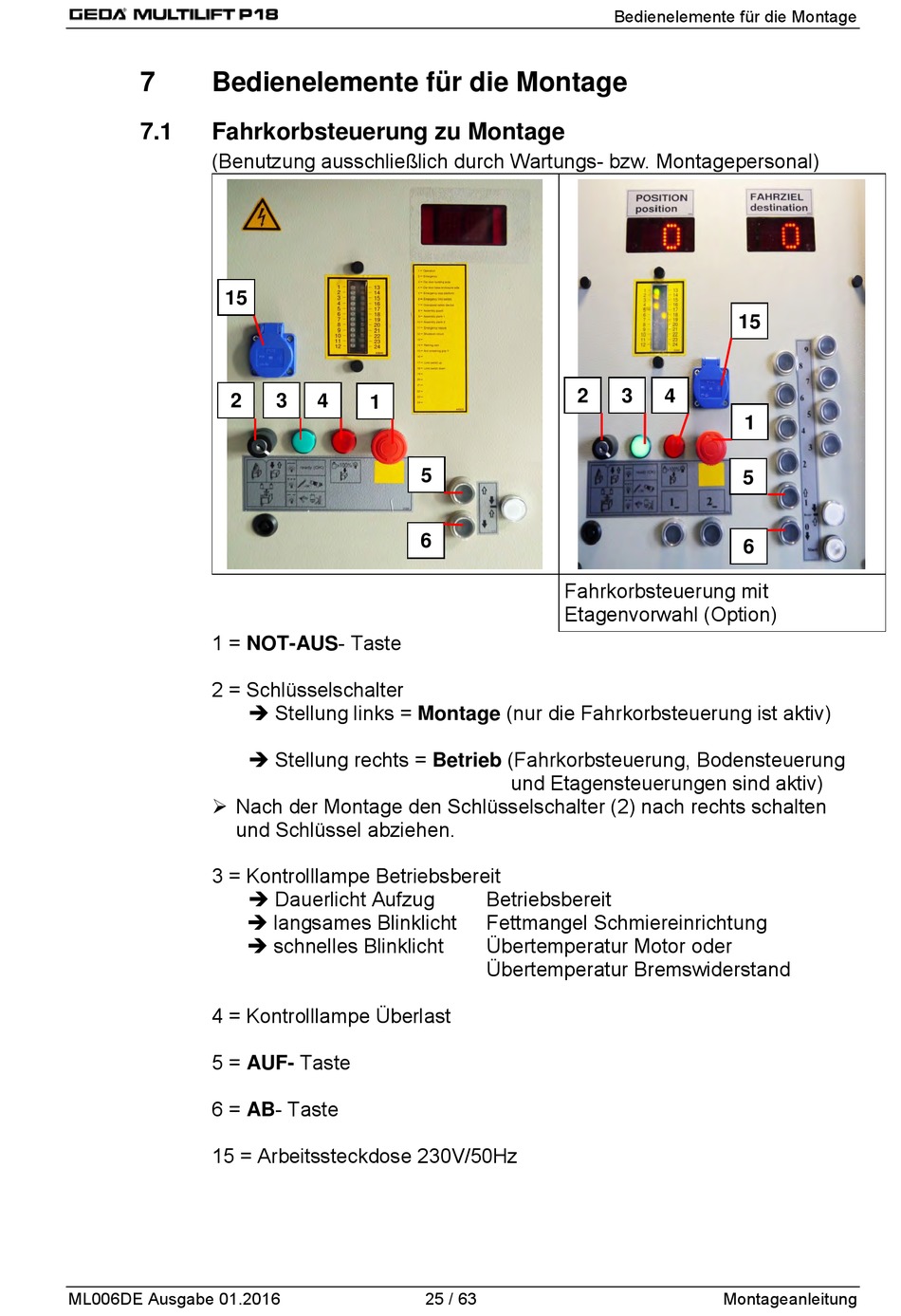

Bedienelemente für die Montage
7.1
Fahrkorbsteuerung zu Montage
(Benutzung ausschließlich durch Wartungs- bzw. Montagepersonal)
15
2
1 = NOT-AUS- Taste
2 = Schlüsselschalter
Nach der Montage den Schlüsselschalter (2) nach rechts schalten
und Schlüssel abziehen.
3 = Kontrolllampe Betriebsbereit
4 = Kontrolllampe Überlast
5 = AUF- Taste
6 = AB- Taste
15 = Arbeitssteckdose 230V/50Hz
ML006DE Ausgabe 01.2016
3
4
1
Stellung links = Montage (nur die Fahrkorbsteuerung ist aktiv)
Stellung rechts = Betrieb (Fahrkorbsteuerung, Bodensteuerung
Dauerlicht Aufzug
langsames Blinklicht
schnelles Blinklicht
2
5
6
Fahrkorbsteuerung mit
Etagenvorwahl (Option)
und Etagensteuerungen sind aktiv)
Betriebsbereit
Fettmangel Schmiereinrichtung
Übertemperatur Motor oder
Übertemperatur Bremswiderstand
25 / 63
Bedienelemente für die Montage
15
3
4
1
5
6
Montageanleitung
