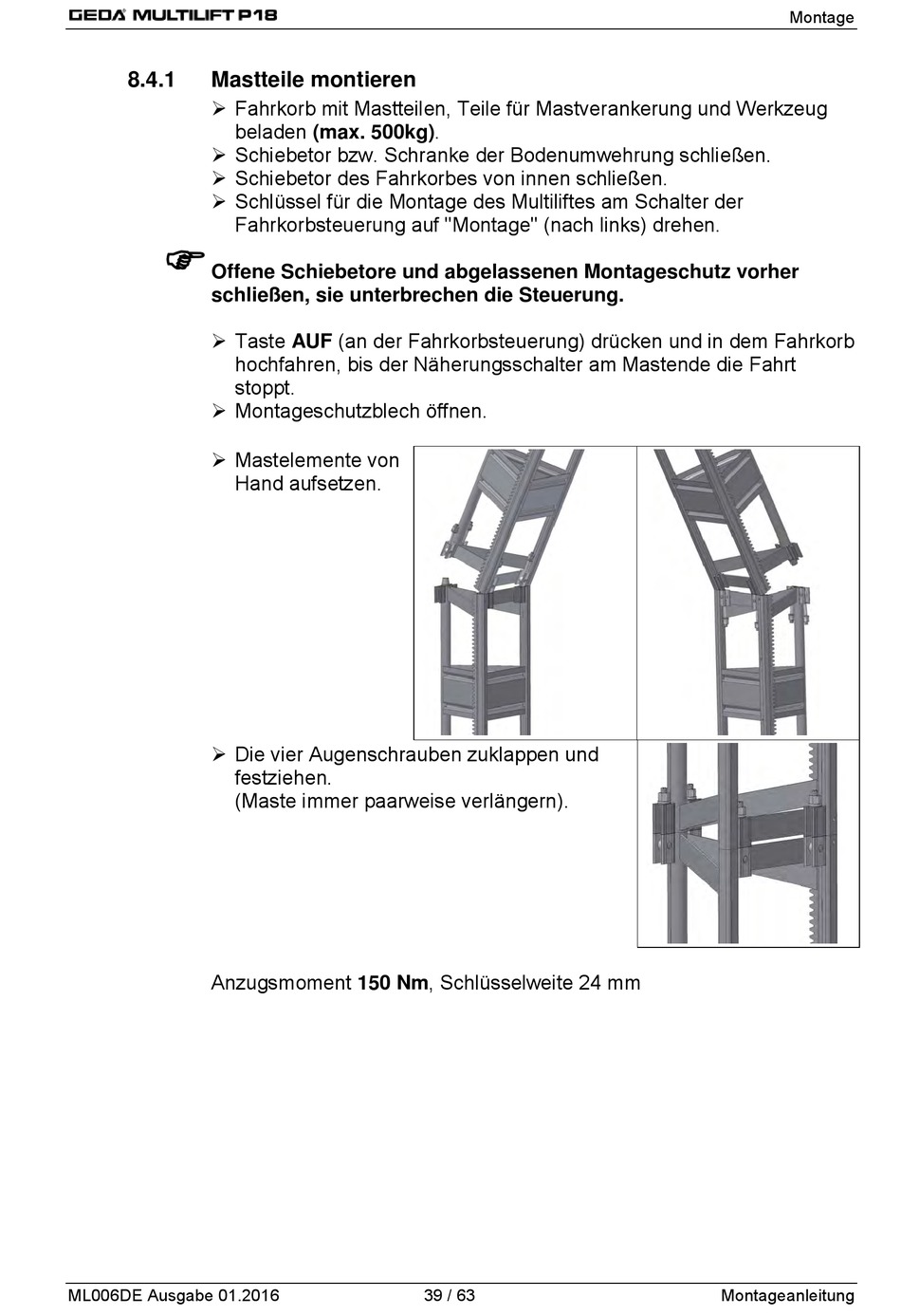

8.4.1
Mastteile montieren
Fahrkorb mit Mastteilen, Teile für Mastverankerung und Werkzeug
beladen (max. 500kg).
Schiebetor bzw. Schranke der Bodenumwehrung schließen.
Schiebetor des Fahrkorbes von innen schließen.
Schlüssel für die Montage des Multiliftes am Schalter der
Fahrkorbsteuerung auf "Montage" (nach links) drehen.
Offene Schiebetore und abgelassenen Montageschutz vorher
schließen, sie unterbrechen die Steuerung.
Taste AUF (an der Fahrkorbsteuerung) drücken und in dem Fahrkorb
hochfahren, bis der Näherungsschalter am Mastende die Fahrt
stoppt.
Montageschutzblech öffnen.
Mastelemente von
Hand aufsetzen.
Die vier Augenschrauben zuklappen und
festziehen.
(Maste immer paarweise verlängern).
Anzugsmoment 150 Nm, Schlüsselweite 24 mm
ML006DE Ausgabe 01.2016
39 / 63
