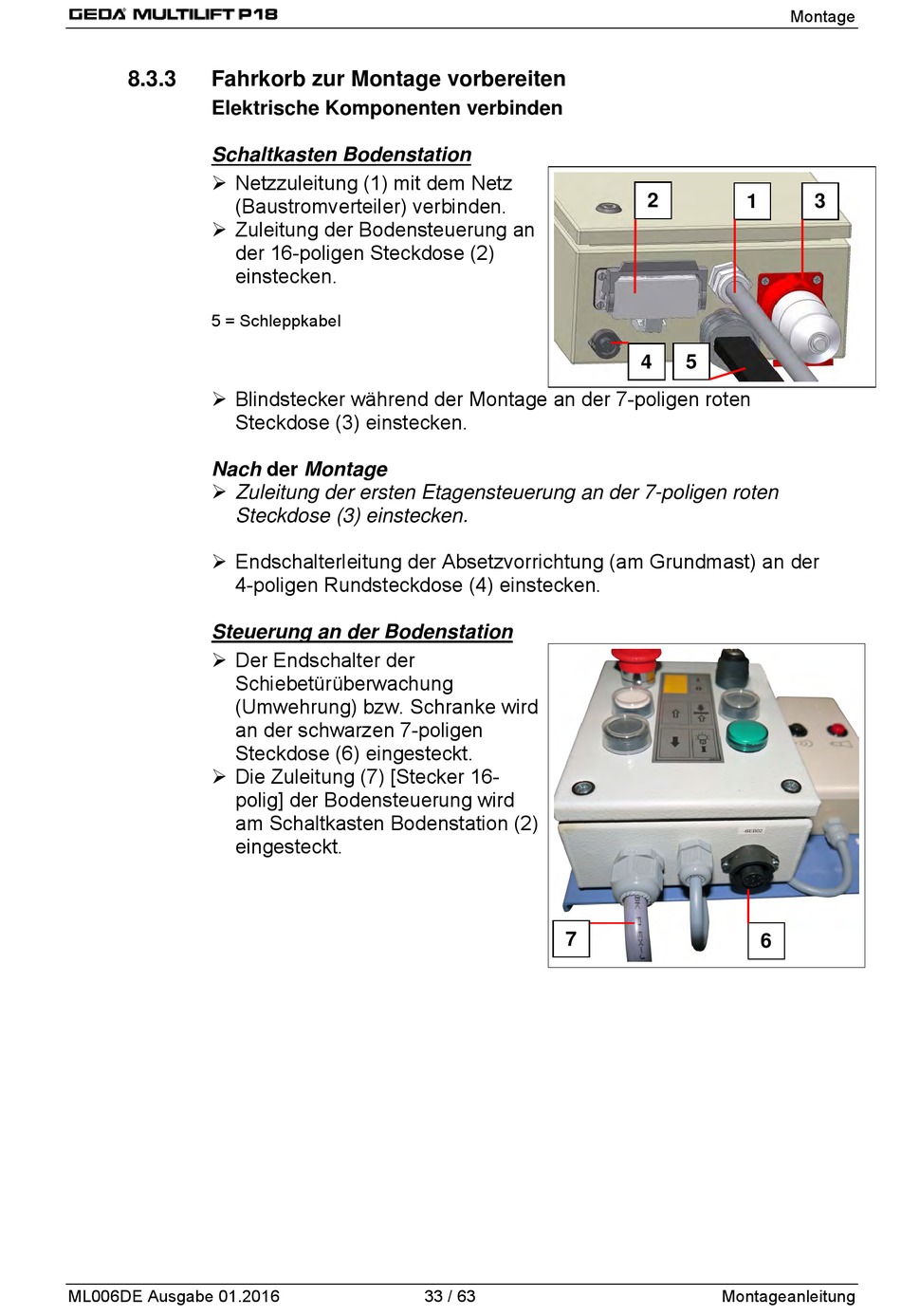

8.3.3
Fahrkorb zur Montage vorbereiten
Elektrische Komponenten verbinden
Schaltkasten Bodenstation
Netzzuleitung (1) mit dem Netz
(Baustromverteiler) verbinden.
Zuleitung der Bodensteuerung an
der 16-poligen Steckdose (2)
einstecken.
5 = Schleppkabel
Blindstecker während der Montage an der 7-poligen roten
Steckdose (3) einstecken.
Nach der Montage
Zuleitung der ersten Etagensteuerung an der 7-poligen roten
Steckdose (3) einstecken.
Endschalterleitung der Absetzvorrichtung (am Grundmast) an der
4-poligen Rundsteckdose (4) einstecken.
Steuerung an der Bodenstation
Der Endschalter der
Schiebetürüberwachung
(Umwehrung) bzw. Schranke wird
an der schwarzen 7-poligen
Steckdose (6) eingesteckt.
Die Zuleitung (7) [Stecker 16-
polig] der Bodensteuerung wird
am Schaltkasten Bodenstation (2)
eingesteckt.
ML006DE Ausgabe 01.2016
7
33 / 63
Montage
2
1
4
5
6
Montageanleitung
3
