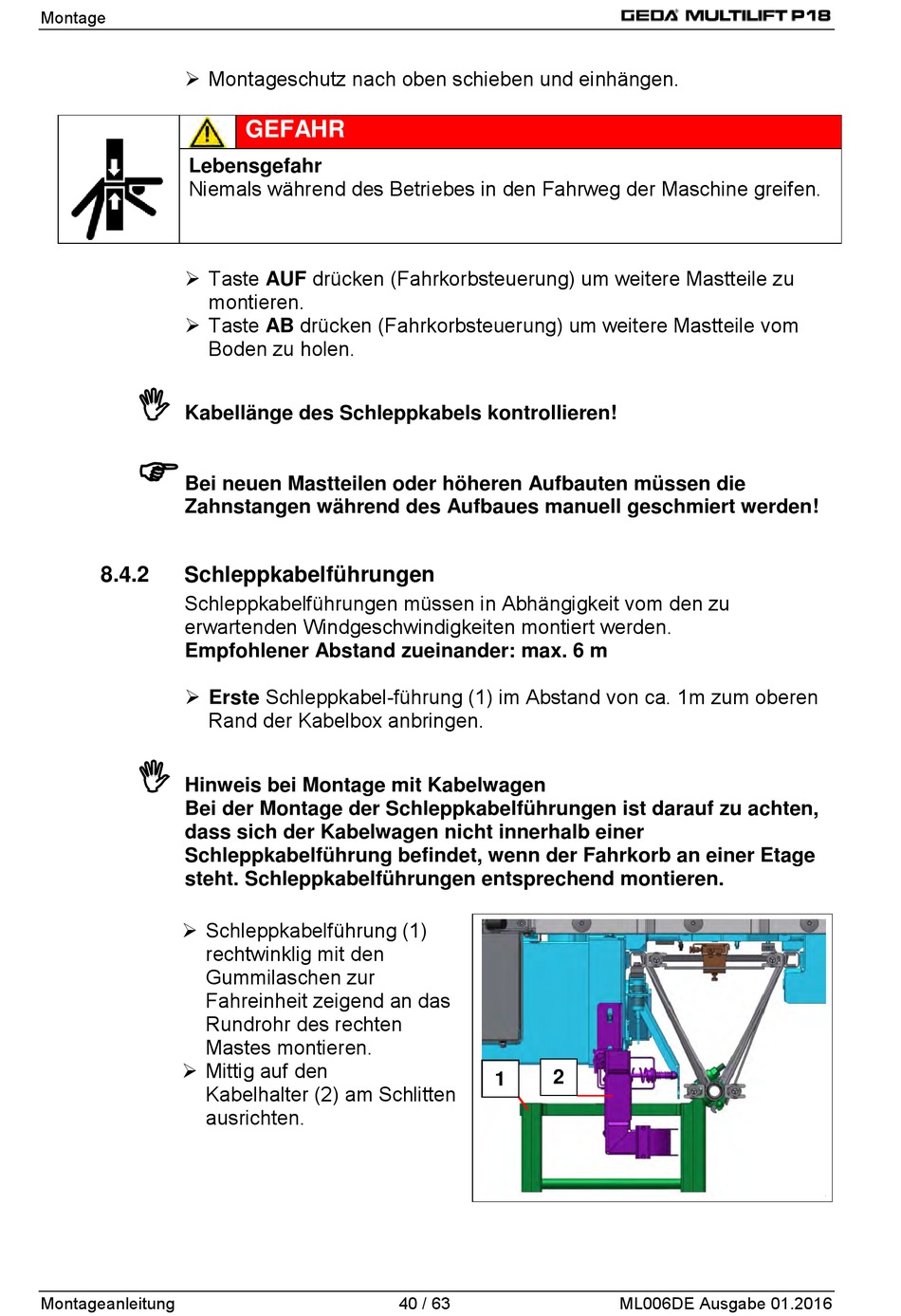

Montage
Montageschutz nach oben schieben und einhängen.
Lebensgefahr
Niemals während des Betriebes in den Fahrweg der Maschine greifen.
Taste AUF drücken (Fahrkorbsteuerung) um weitere Mastteile zu
montieren.
Taste AB drücken (Fahrkorbsteuerung) um weitere Mastteile vom
Boden zu holen.
Kabellänge des Schleppkabels kontrollieren!
Bei neuen Mastteilen oder höheren Aufbauten müssen die
Zahnstangen während des Aufbaues manuell geschmiert werden!
8.4.2
Schleppkabelführungen
Schleppkabelführungen müssen in Abhängigkeit vom den zu
erwartenden Windgeschwindigkeiten montiert werden.
Empfohlener Abstand zueinander: max. 6 m
Erste Schleppkabel-führung (1) im Abstand von ca. 1m zum oberen
Rand der Kabelbox anbringen.
Hinweis bei Montage mit Kabelwagen
Bei der Montage der Schleppkabelführungen ist darauf zu achten,
dass sich der Kabelwagen nicht innerhalb einer
Schleppkabelführung befindet, wenn der Fahrkorb an einer Etage
steht. Schleppkabelführungen entsprechend montieren.
Schleppkabelführung (1)
rechtwinklig mit den
Gummilaschen zur
Fahreinheit zeigend an das
Rundrohr des rechten
Mastes montieren.
Mittig auf den
Kabelhalter (2) am Schlitten
ausrichten.
Montageanleitung
GEFAHR
40 / 63
2
1
ML006DE Ausgabe 01.2016
