Montage

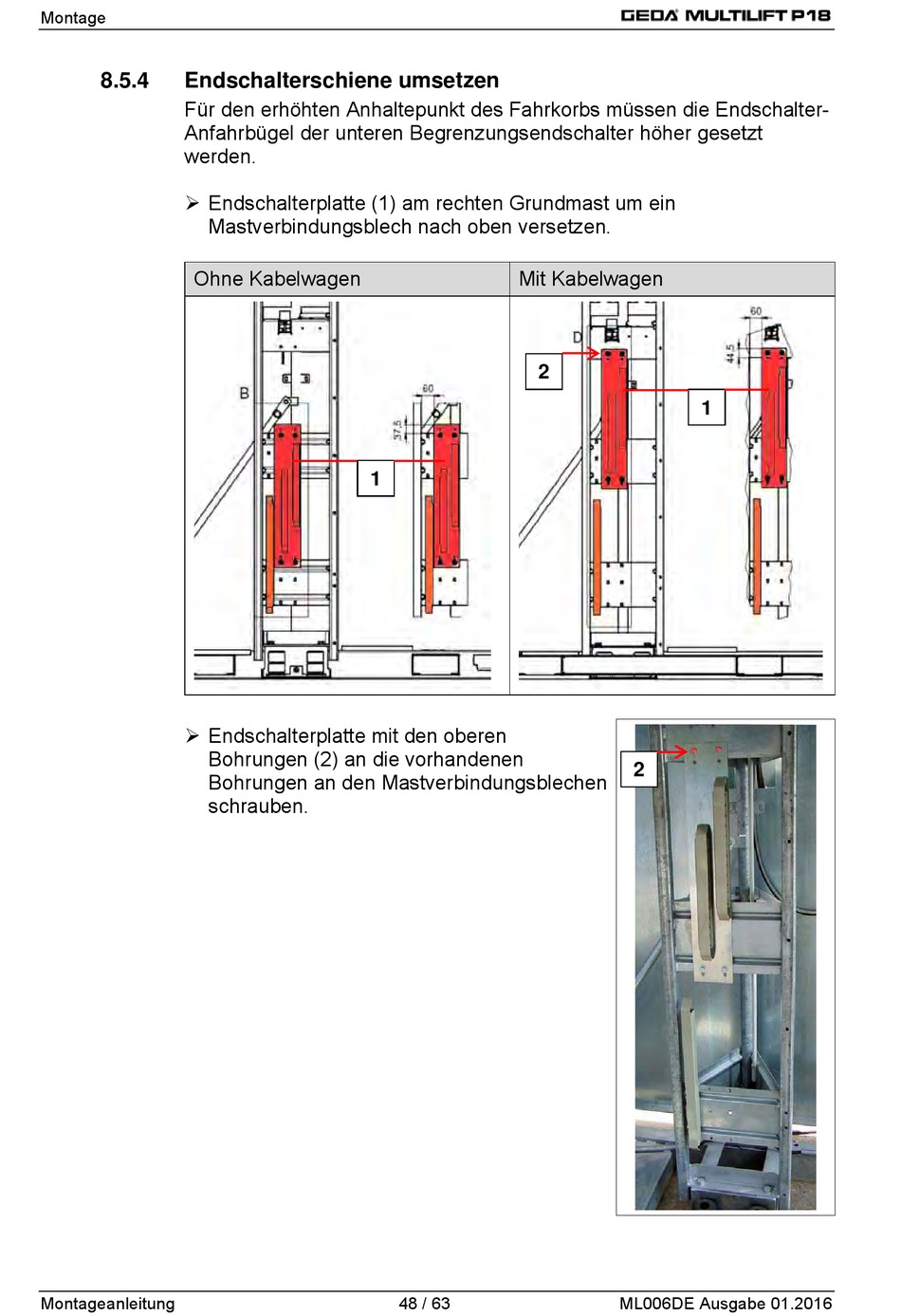

8.5.4
Endschalterschiene umsetzen
Für den erhöhten Anhaltepunkt des Fahrkorbs müssen die Endschalter-
Anfahrbügel der unteren Begrenzungsendschalter höher gesetzt
werden.
Endschalterplatte (1) am rechten Grundmast um ein
Mastverbindungsblech nach oben versetzen.
Ohne Kabelwagen
Endschalterplatte mit den oberen
Bohrungen (2) an die vorhandenen
Bohrungen an den Mastverbindungsblechen
schrauben.
Montageanleitung
Mit Kabelwagen
2
1
48 / 63
1
2
ML006DE Ausgabe 01.2016
