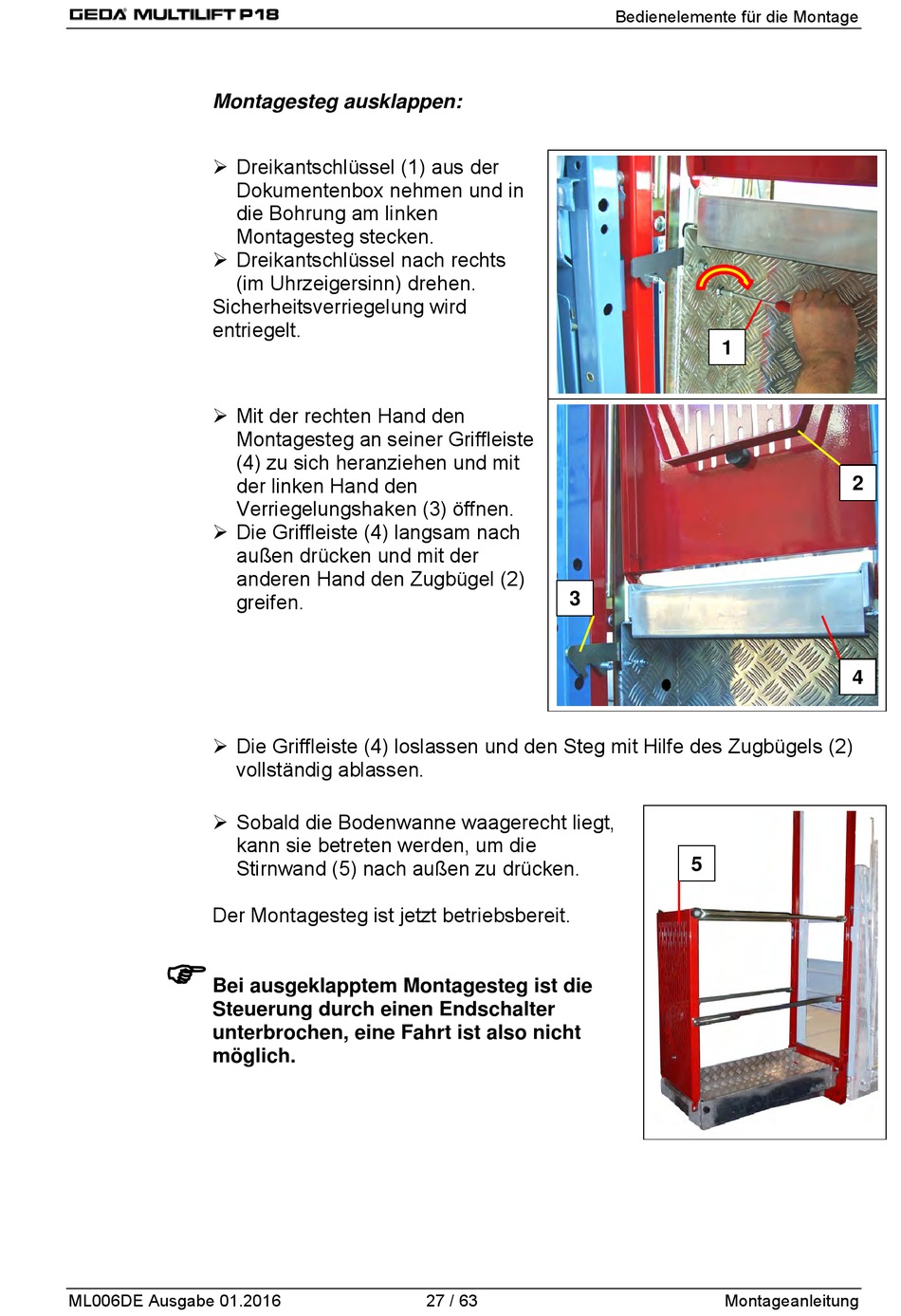

Montagesteg ausklappen:
Dreikantschlüssel (1) aus der
Dokumentenbox nehmen und in
die Bohrung am linken
Montagesteg stecken.
Dreikantschlüssel nach rechts
(im Uhrzeigersinn) drehen.
Sicherheitsverriegelung wird
entriegelt.
Mit der rechten Hand den
Montagesteg an seiner Griffleiste
(4) zu sich heranziehen und mit
der linken Hand den
Verriegelungshaken (3) öffnen.
Die Griffleiste (4) langsam nach
außen drücken und mit der
anderen Hand den Zugbügel (2)
greifen.
Die Griffleiste (4) loslassen und den Steg mit Hilfe des Zugbügels (2)
vollständig ablassen.
Sobald die Bodenwanne waagerecht liegt,
kann sie betreten werden, um die
Stirnwand (5) nach außen zu drücken.
Der Montagesteg ist jetzt betriebsbereit.
Bei ausgeklapptem Montagesteg ist die
Steuerung durch einen Endschalter
unterbrochen, eine Fahrt ist also nicht
möglich.
ML006DE Ausgabe 01.2016
3
27 / 63
Bedienelemente für die Montage
1
5
Montageanleitung
2
4
