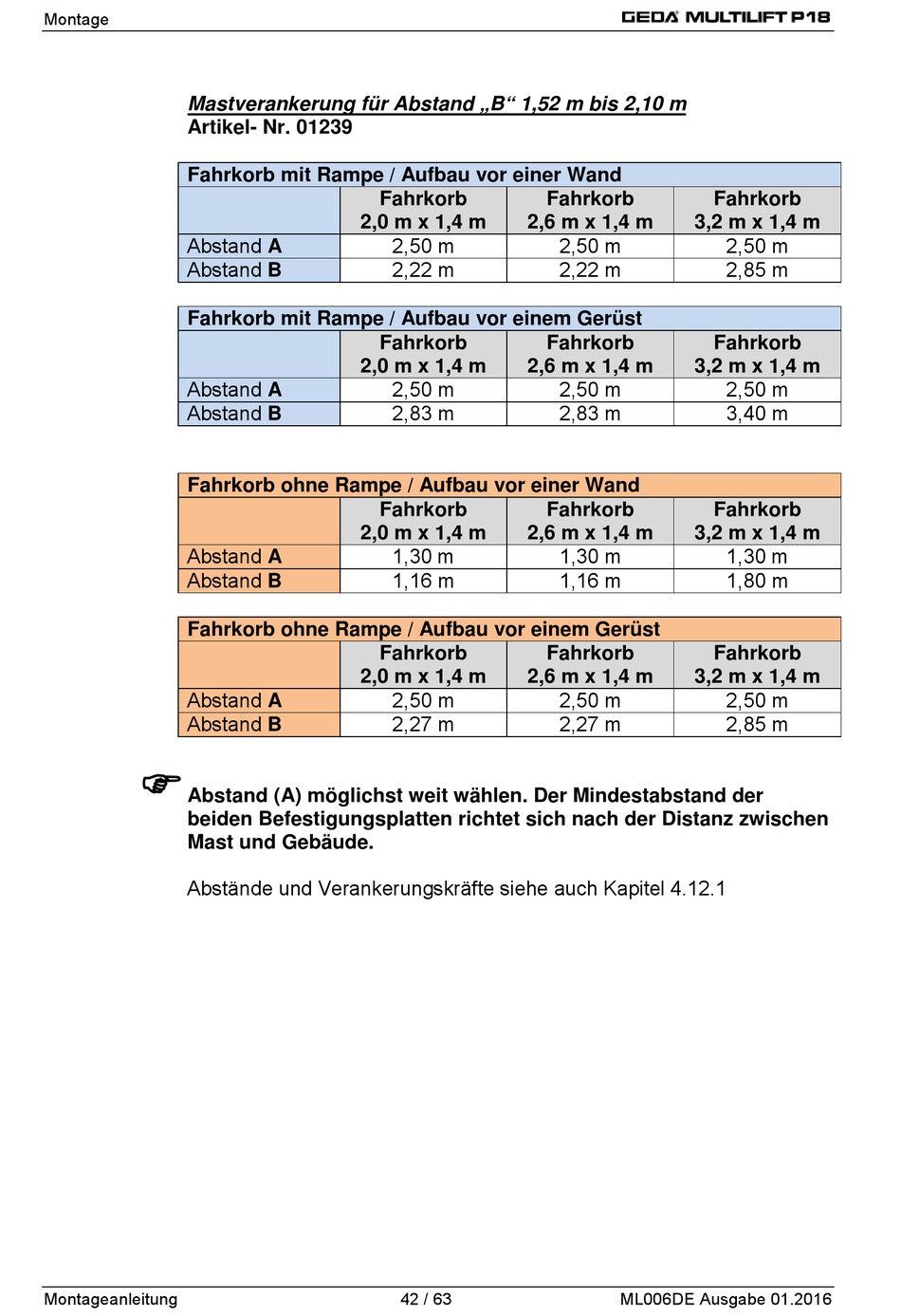

GEDA MULTILIFT P18 Montageanleitung Seite 42

Montage
Mastverankerung für Abstand „B" 1,52 m bis 2,10 m
Artikel- Nr. 01239
Fahrkorb mit Rampe / Aufbau vor einer Wand
Abstand A
Abstand B
Fahrkorb mit Rampe / Aufbau vor einem Gerüst
Abstand A
Abstand B
Fahrkorb ohne Rampe / Aufbau vor einer Wand
Abstand A
Abstand B
Fahrkorb ohne Rampe / Aufbau vor einem Gerüst
Abstand A
Abstand B

Abstand (A) möglichst weit wählen. Der Mindestabstand der
beiden Befestigungsplatten richtet sich nach der Distanz zwischen
Mast und Gebäude.
Abstände und Verankerungskräfte siehe auch Kapitel 4.12.1
Montageanleitung
Fahrkorb
2,0 m x 1,4 m 2,6 m x 1,4 m
2,50 m
2,22 m
Fahrkorb
2,0 m x 1,4 m 2,6 m x 1,4 m
2,50 m
2,83 m
Fahrkorb
2,0 m x 1,4 m 2,6 m x 1,4 m
1,30 m
1,16 m
Fahrkorb
2,0 m x 1,4 m 2,6 m x 1,4 m
2,50 m
2,27 m
42 / 63
Fahrkorb Fahrkorb
3,2 m x 1,4 m
2,50 m
2,22 m
Fahrkorb Fahrkorb
3,2 m x 1,4 m
2,50 m
2,83 m
Fahrkorb Fahrkorb
3,2 m x 1,4 m
1,30 m
1,16 m
Fahrkorb Fahrkorb
3,2 m x 1,4 m
2,50 m
2,27 m
ML006DE Ausgabe 01.2016
2,50 m
2,85 m
2,50 m
3,40 m
1,30 m
1,80 m
2,50 m
2,85 m
