8.4.3

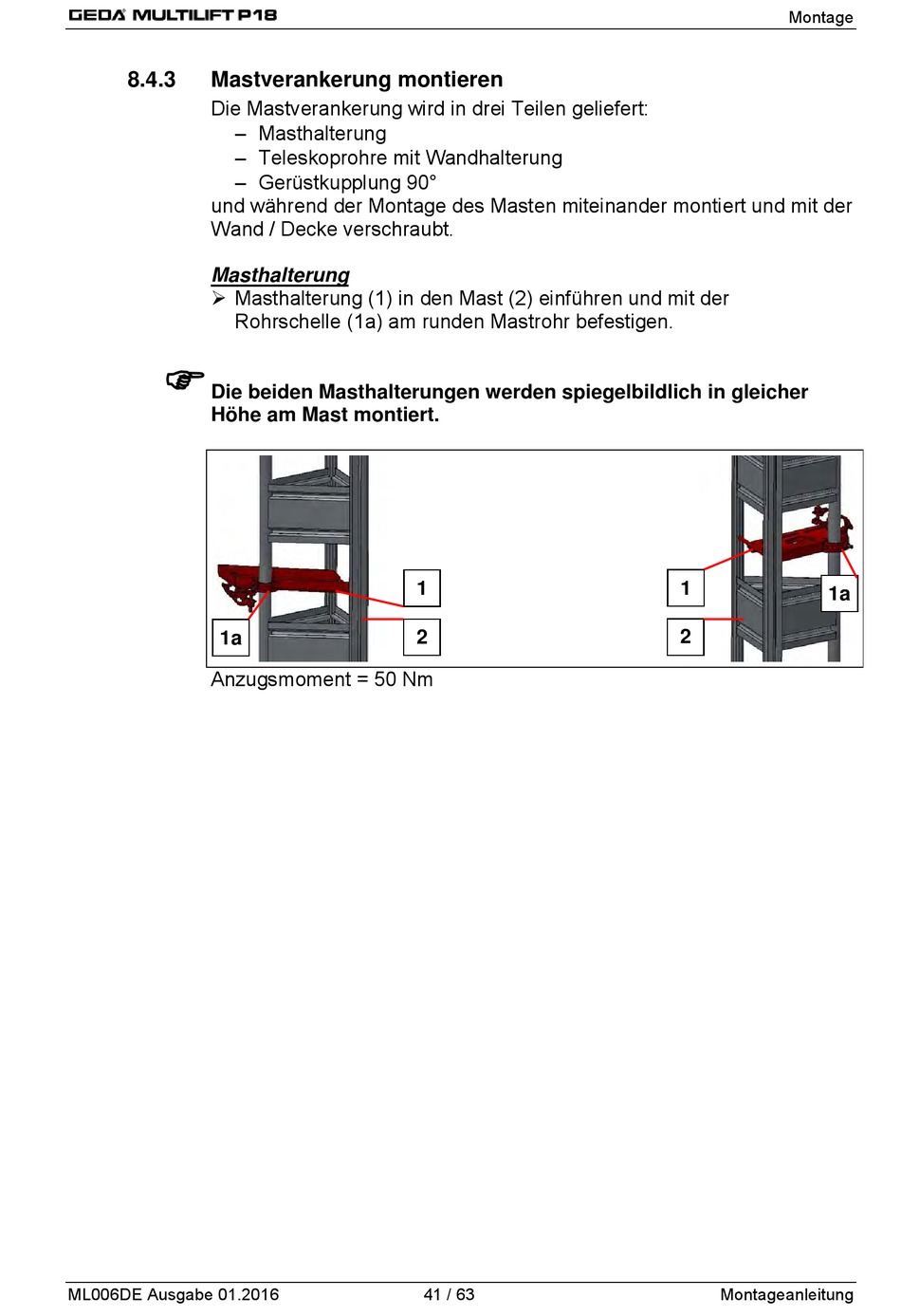

Mastverankerung montieren
Die Mastverankerung wird in drei Teilen geliefert:
− Masthalterung
− Teleskoprohre mit Wandhalterung
− Gerüstkupplung 90°
und während der Montage des Masten miteinander montiert und mit der
Wand / Decke verschraubt.
Masthalterung
Masthalterung (1) in den Mast (2) einführen und mit der
Rohrschelle (1a) am runden Mastrohr befestigen.
Die beiden Masthalterungen werden spiegelbildlich in gleicher
Höhe am Mast montiert.
1a
Anzugsmoment = 50 Nm
ML006DE Ausgabe 01.2016
1
2
41 / 63
Montage
1
1a
2
Montageanleitung
