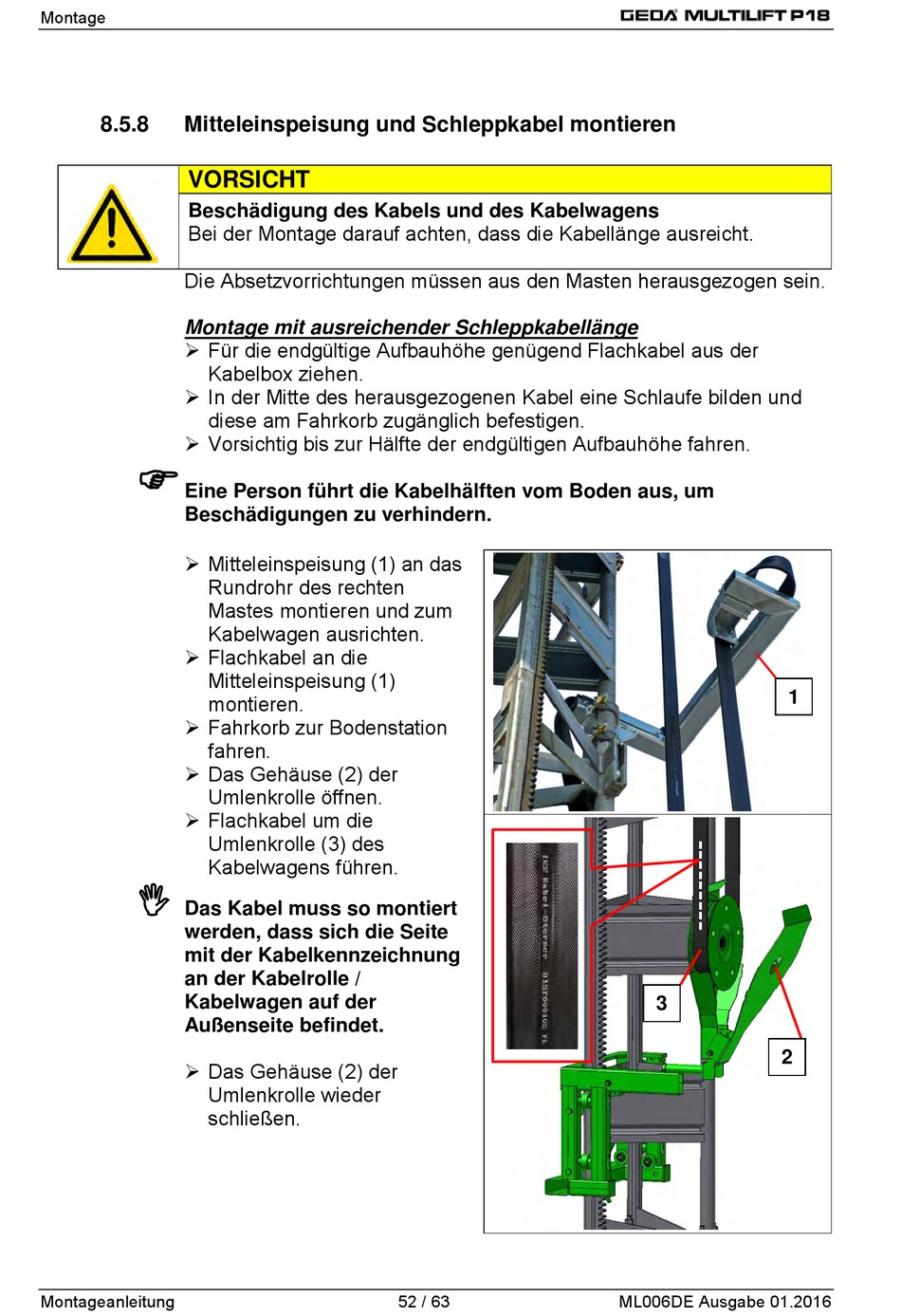

GEDA MULTILIFT P18 Montageanleitung Seite 52

Montage
8.5.8 Mitteleinspeisung und Schleppkabel montieren
VORSICHT
Beschädigung des Kabels und des Kabelwagens
Bei der Montage darauf achten, dass die Kabellänge ausreicht.
Die Absetzvorrichtungen müssen aus den Masten herausgezogen sein.
Montage mit ausreichender Schleppkabellänge
 Für die endgültige Aufbauhöhe genügend Flachkabel aus der
Kabelbox ziehen.
 In der Mitte des herausgezogenen Kabel eine Schlaufe bilden und
diese am Fahrkorb zugänglich befestigen.
 Vorsichtig bis zur Hälfte der endgültigen Aufbauhöhe fahren.

Eine Person führt die Kabelhälften vom Boden aus, um
Beschädigungen zu verhindern.
 Mitteleinspeisung (1) an das
Rundrohr des rechten
Mastes montieren und zum
Kabelwagen ausrichten.
 Flachkabel an die
Mitteleinspeisung (1)
montieren.
 Fahrkorb zur Bodenstation
fahren.
 Das Gehäuse (2) der
Umlenkrolle öffnen.
 Flachkabel um die
Umlenkrolle (3) des
Kabelwagens führen.

Das Kabel muss so montiert
werden, dass sich die Seite
mit der Kabelkennzeichnung
an der Kabelrolle /
Kabelwagen auf der
Außenseite befindet.
 Das Gehäuse (2) der
Umlenkrolle wieder
schließen.
Montageanleitung 52 / 63
1
3
2
