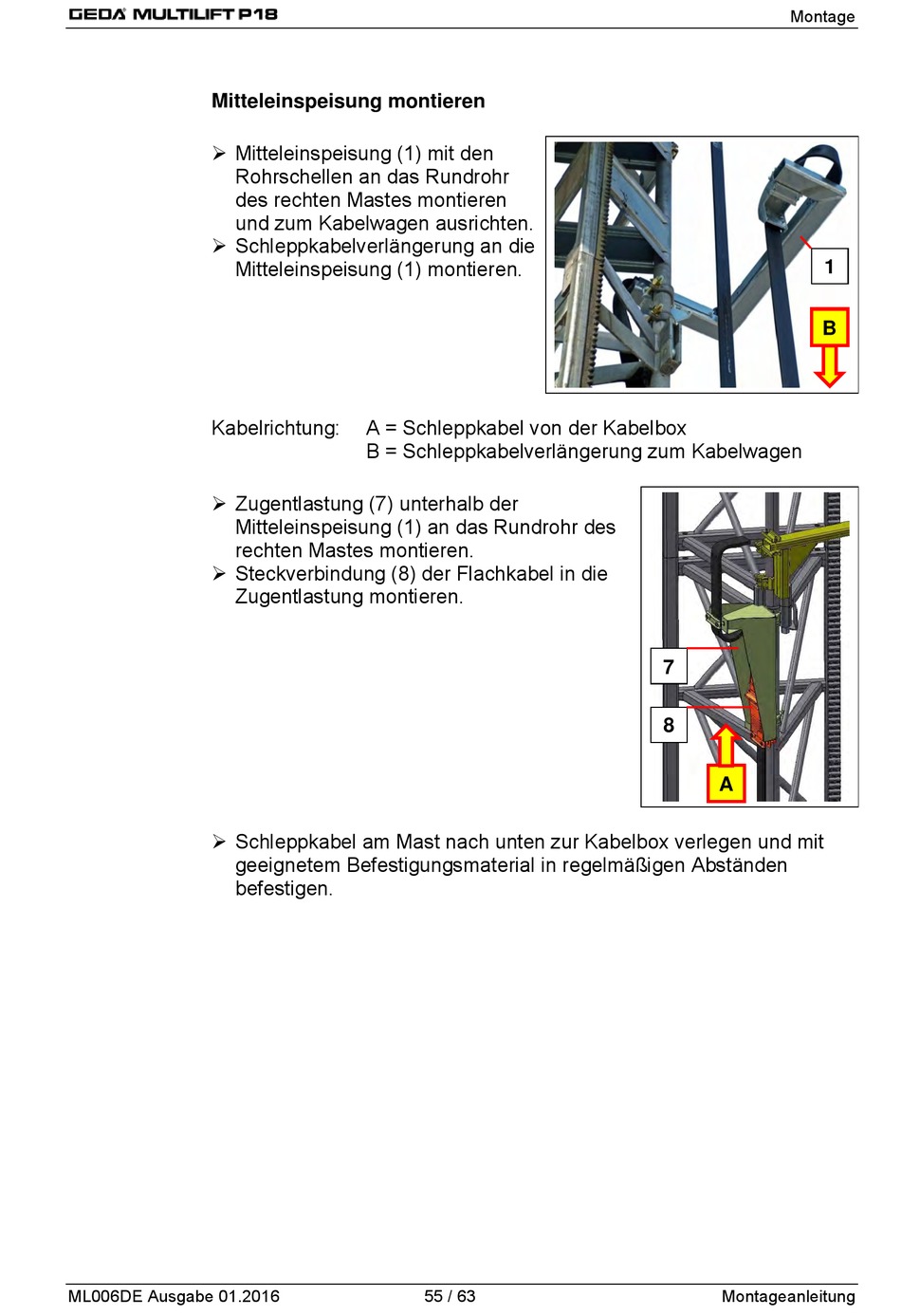

Mitteleinspeisung montieren
Mitteleinspeisung (1) mit den
Rohrschellen an das Rundrohr
des rechten Mastes montieren
und zum Kabelwagen ausrichten.
Schleppkabelverlängerung an die
Mitteleinspeisung (1) montieren.
Kabelrichtung:
Zugentlastung (7) unterhalb der
Mitteleinspeisung (1) an das Rundrohr des
rechten Mastes montieren.
Steckverbindung (8) der Flachkabel in die
Zugentlastung montieren.
Schleppkabel am Mast nach unten zur Kabelbox verlegen und mit
geeignetem Befestigungsmaterial in regelmäßigen Abständen
befestigen.
ML006DE Ausgabe 01.2016
A = Schleppkabel von der Kabelbox
B = Schleppkabelverlängerung zum Kabelwagen
55 / 63
Montage
1
B
7
8
A
Montageanleitung
