8.5

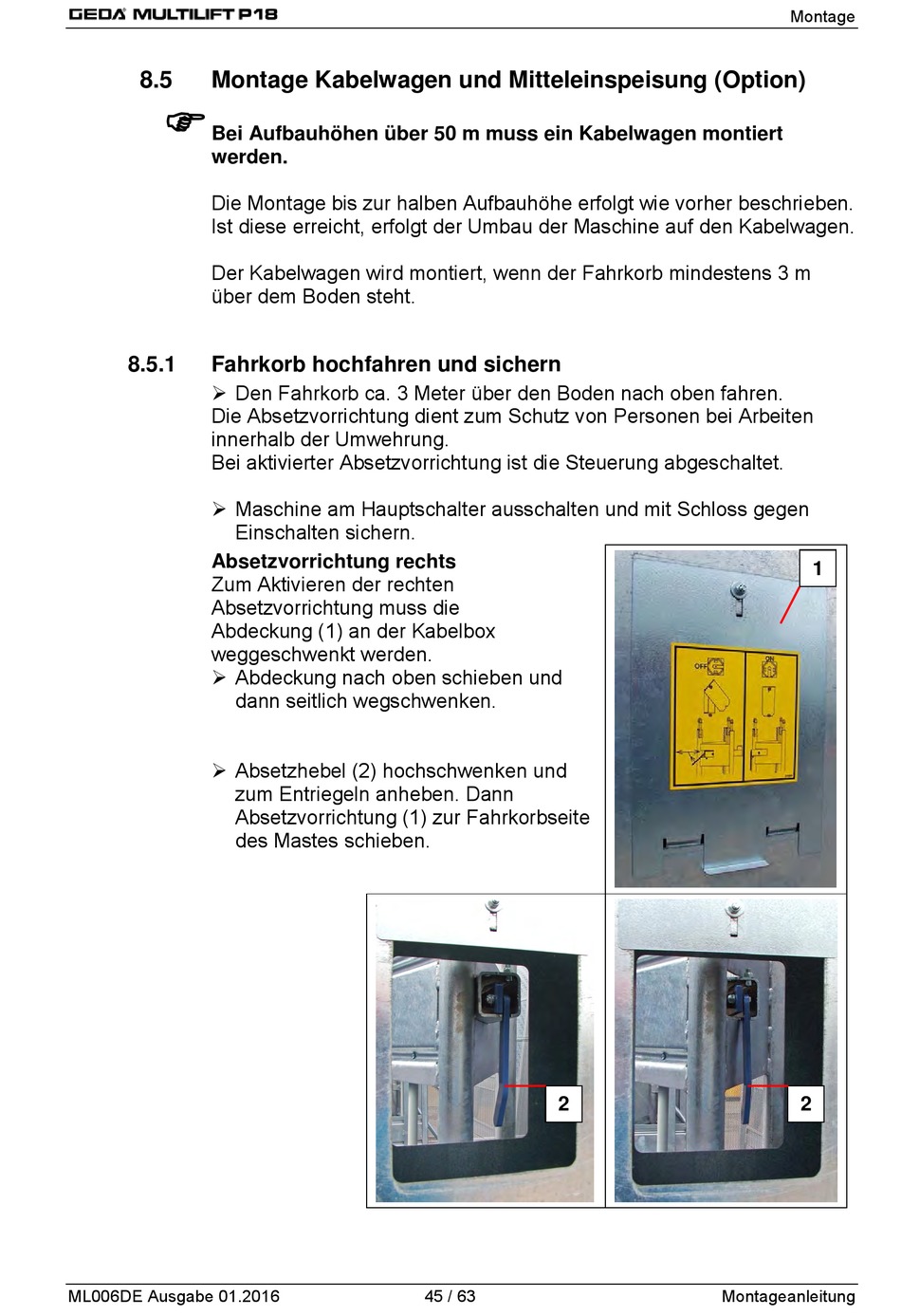

Montage Kabelwagen und Mitteleinspeisung (Option)
Bei Aufbauhöhen über 50 m muss ein Kabelwagen montiert
werden.
Die Montage bis zur halben Aufbauhöhe erfolgt wie vorher beschrieben.
Ist diese erreicht, erfolgt der Umbau der Maschine auf den Kabelwagen.
Der Kabelwagen wird montiert, wenn der Fahrkorb mindestens 3 m
über dem Boden steht.
8.5.1
Fahrkorb hochfahren und sichern
Den Fahrkorb ca. 3 Meter über den Boden nach oben fahren.
Die Absetzvorrichtung dient zum Schutz von Personen bei Arbeiten
innerhalb der Umwehrung.
Bei aktivierter Absetzvorrichtung ist die Steuerung abgeschaltet.
Maschine am Hauptschalter ausschalten und mit Schloss gegen
Einschalten sichern.
Absetzvorrichtung rechts
Zum Aktivieren der rechten
Absetzvorrichtung muss die
Abdeckung (1) an der Kabelbox
weggeschwenkt werden.
Abdeckung nach oben schieben und
dann seitlich wegschwenken.
Absetzhebel (2) hochschwenken und
zum Entriegeln anheben. Dann
Absetzvorrichtung (1) zur Fahrkorbseite
des Mastes schieben.
ML006DE Ausgabe 01.2016
2
45 / 63
Montage
1
2
Montageanleitung
