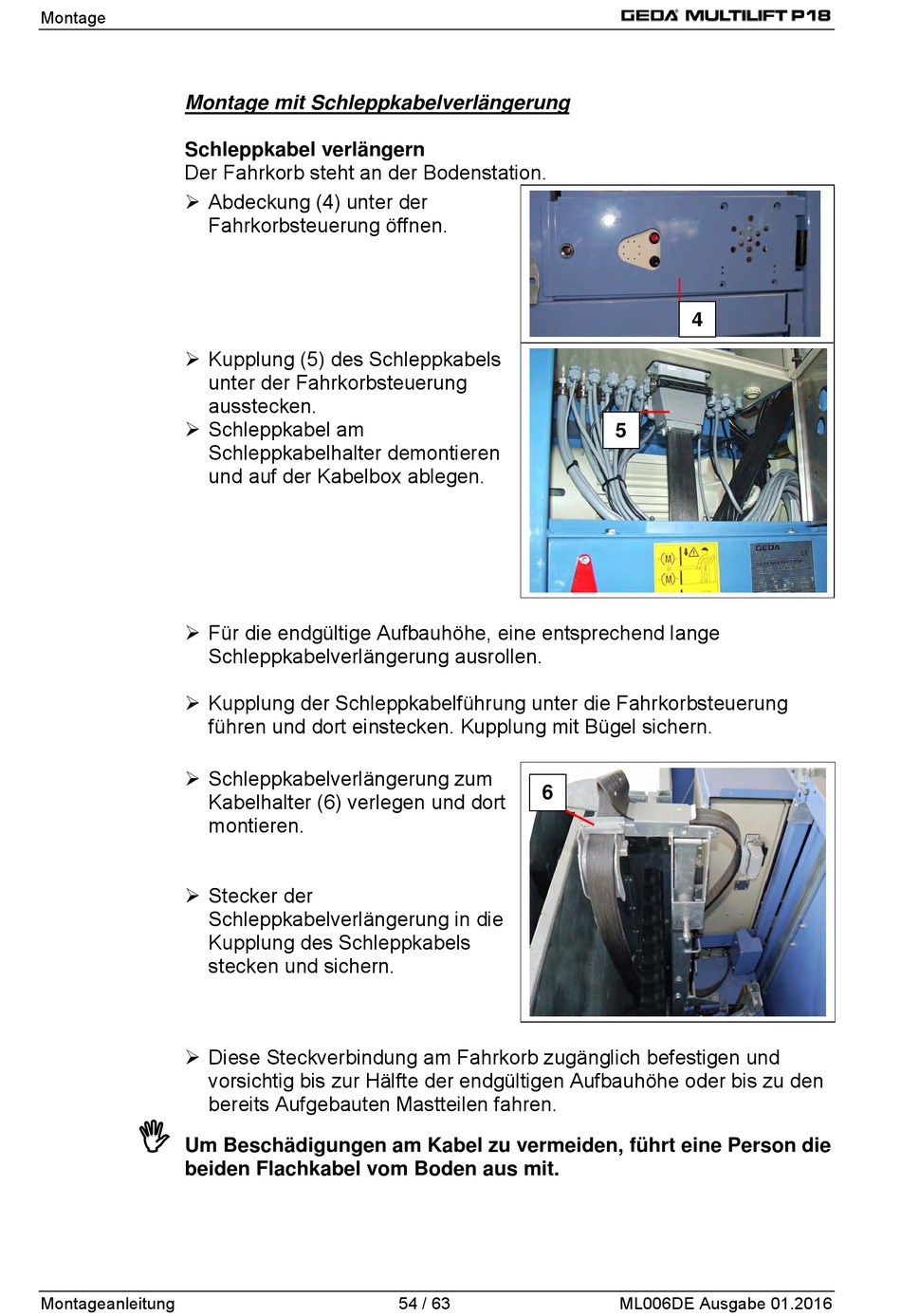

Montage
Montage mit Schleppkabelverlängerung
Schleppkabel verlängern
Der Fahrkorb steht an der Bodenstation.
Abdeckung (4) unter der
Fahrkorbsteuerung öffnen.
Kupplung (5) des Schleppkabels
unter der Fahrkorbsteuerung
ausstecken.
Schleppkabel am
Schleppkabelhalter demontieren
und auf der Kabelbox ablegen.
Für die endgültige Aufbauhöhe, eine entsprechend lange
Schleppkabelverlängerung ausrollen.
Kupplung der Schleppkabelführung unter die Fahrkorbsteuerung
führen und dort einstecken. Kupplung mit Bügel sichern.
Schleppkabelverlängerung zum
Kabelhalter (6) verlegen und dort
montieren.
Stecker der
Schleppkabelverlängerung in die
Kupplung des Schleppkabels
stecken und sichern.
Diese Steckverbindung am Fahrkorb zugänglich befestigen und
vorsichtig bis zur Hälfte der endgültigen Aufbauhöhe oder bis zu den
bereits Aufgebauten Mastteilen fahren.
Um Beschädigungen am Kabel zu vermeiden, führt eine Person die
beiden Flachkabel vom Boden aus mit.
Montageanleitung
6
54 / 63
4
5
ML006DE Ausgabe 01.2016
