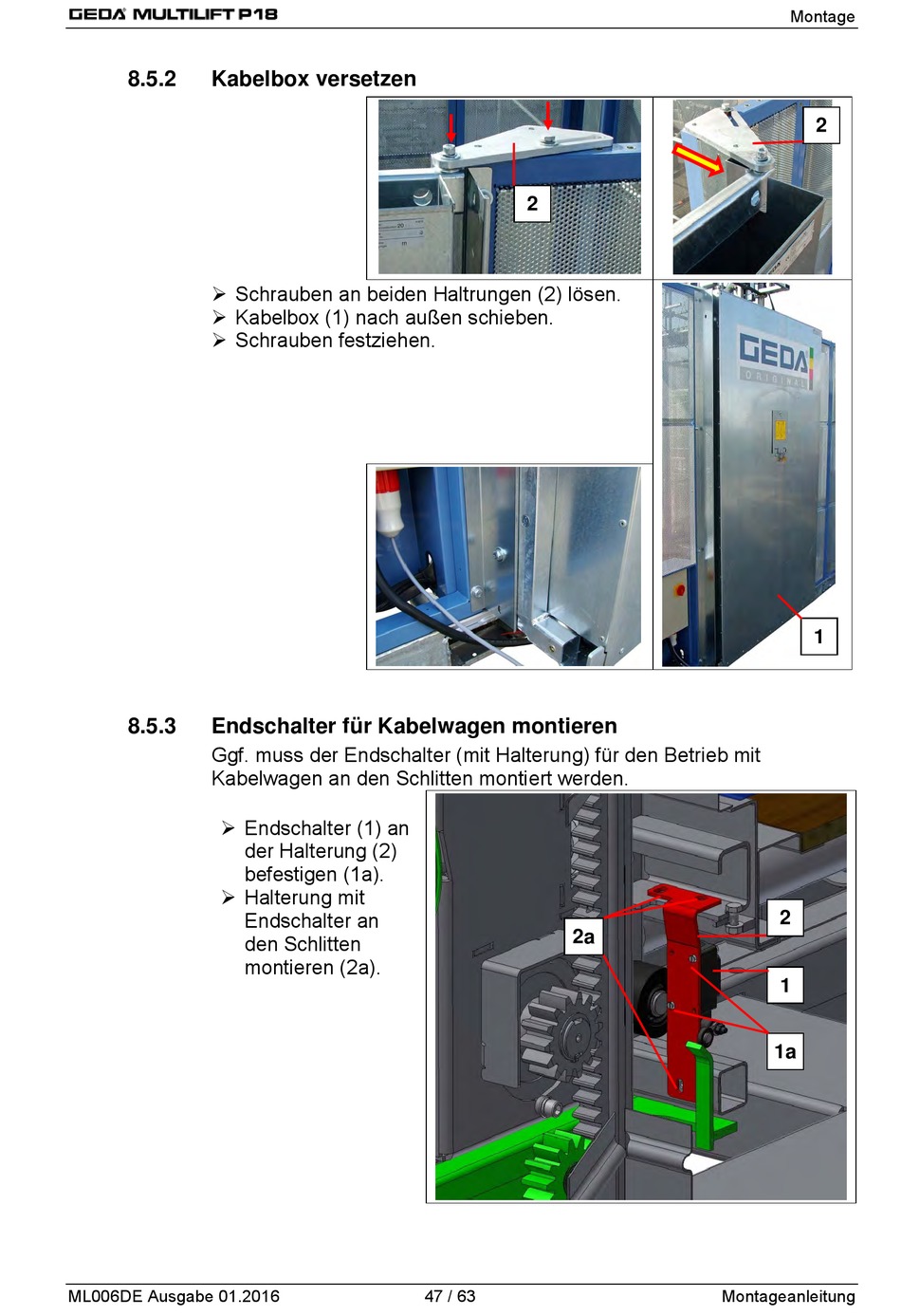

GEDA MULTILIFT P18 Montageanleitung Seite 47

8.5.2 Kabelbox versetzen
 Schrauben an beiden Haltrungen (2) lösen.
 Kabelbox (1) nach außen schieben.
 Schrauben festziehen.
8.5.3 Endschalter für Kabelwagen montieren
Ggf. muss der Endschalter (mit Halterung) für den Betrieb mit
Kabelwagen an den Schlitten montiert werden.
 Endschalter (1) an
 Halterung mit
ML006DE Ausgabe 01.2016
der Halterung (2)
befestigen (1a).
Endschalter an
den Schlitten
montieren (2a).
2
2a
47 / 63
Montage
2
1
2
1
1a
Montageanleitung
