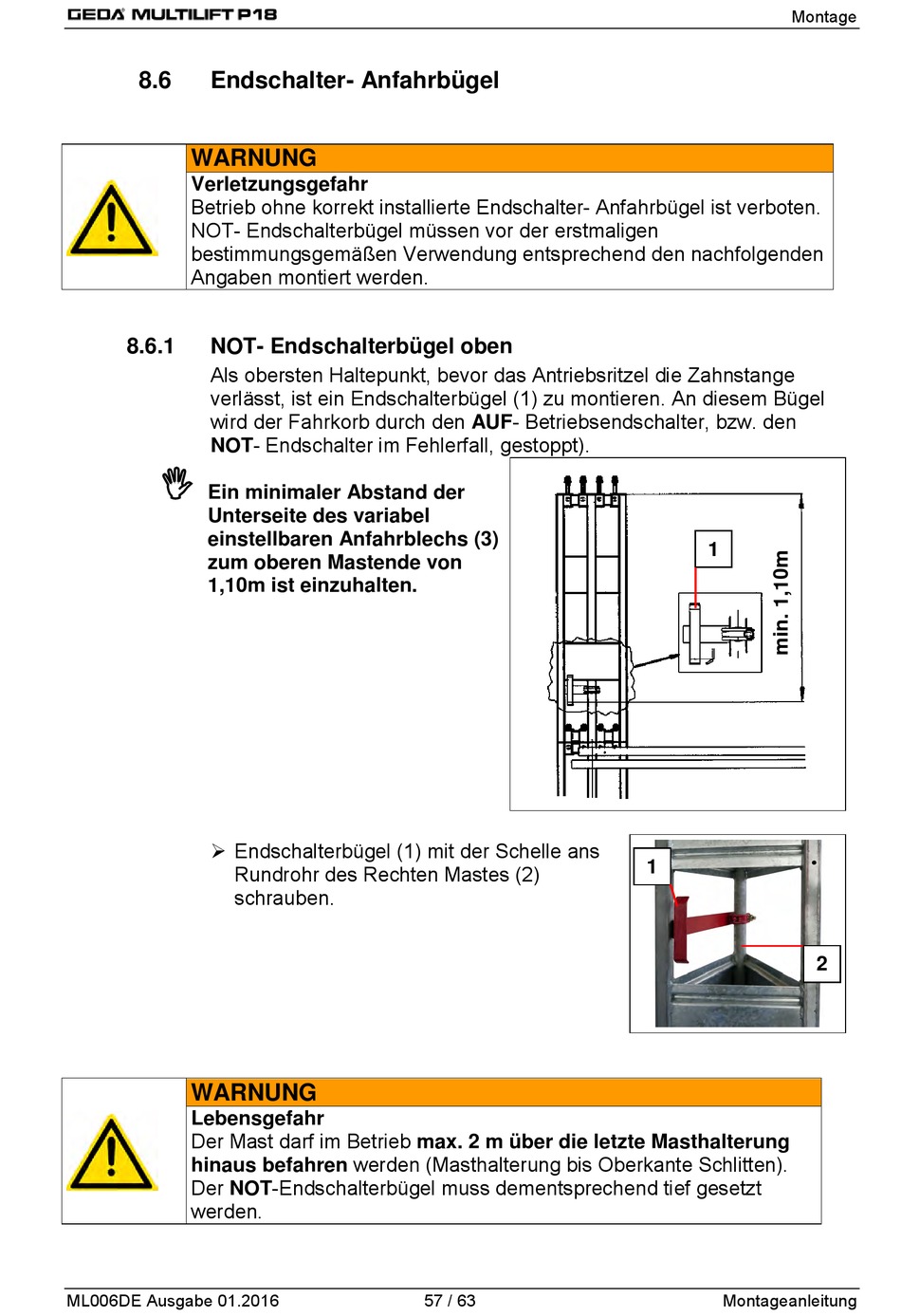

Endschalter- Anfahrbügel
WARNUNG
Verletzungsgefahr
Betrieb ohne korrekt installierte Endschalter- Anfahrbügel ist verboten.
NOT- Endschalterbügel müssen vor der erstmaligen
bestimmungsgemäßen Verwendung entsprechend den nachfolgenden
Angaben montiert werden.
8.6.1
NOT- Endschalterbügel oben
Als obersten Haltepunkt, bevor das Antriebsritzel die Zahnstange
verlässt, ist ein Endschalterbügel (1) zu montieren. An diesem Bügel
wird der Fahrkorb durch den AUF- Betriebsendschalter, bzw. den
NOT- Endschalter im Fehlerfall, gestoppt).
Ein minimaler Abstand der
Unterseite des variabel
einstellbaren Anfahrblechs (3)
zum oberen Mastende von
1,10m ist einzuhalten.
Endschalterbügel (1) mit der Schelle ans
Rundrohr des Rechten Mastes (2)
schrauben.
WARNUNG
Lebensgefahr
Der Mast darf im Betrieb max. 2 m über die letzte Masthalterung
hinaus befahren werden (Masthalterung bis Oberkante Schlitten).
Der NOT-Endschalterbügel muss dementsprechend tief gesetzt
werden.
ML006DE Ausgabe 01.2016
57 / 63
Montage
1
1
2
Montageanleitung
