Summen Sektion - Phonic HELIX BOARD 24 FIREWIRE MKII Bedienungsanleitung

erstaunt sein, welche musikalischen Qualitäten
ein TAP DELAY hat!
Eine genauere Auflistung aller verfügbaren
Effekte finden Sie in der Tabelle „DIGITALE
EFFEKTPROGRAMME".
Sie sollten es sich zur Routine machen, den
Lautstärkeregler für
Effektprozessor, den Regler EFX RETURN 3
(#44), vor jedem Programmwechsel ganz nach
links, also komplett
Hintergrund: Der Effektprozessor bietet neben
den reinen Effektklängen einige Testsignale
an, Sinustöne und Rosa Rauschen. Es wäre
unangenehm, wenn Sie aus Versehen eines
dieser Programme
aufriefen ...
43. BYPASS
Dieser Schalter schaltet den Effektprozessor
ein oder aus. Dies sollten Sie des öfteren in
Anspruch nehmen, um den Klang auch einmal
ohne Effekt zu hören, gerade wenn es
akustische Probleme gibt.
Nach Ausschalten des Effektprozessors wird
das zuletzt verwendete Programm gespeichert.
Dies geschieht sogar dann, wenn der Mixer
komplett aus- und wieder eingeschaltet wird.
Der Effektprozessor
Fußschalter ein- und ausgeschaltet werden –
zu diesem Zweck muss ein Impulsschalter an
die Klinkenbuchse
werden.

SUMMEN SEKTION

44. AUX RTN
PHONIC CORPORATION – Bedienungsanleitung HELIX BOARD 24 FIREWIRE MKII
den internen
„runter" zu drehen.
bei voller Lautstärke
kann auch per
(#10) angeschlossen

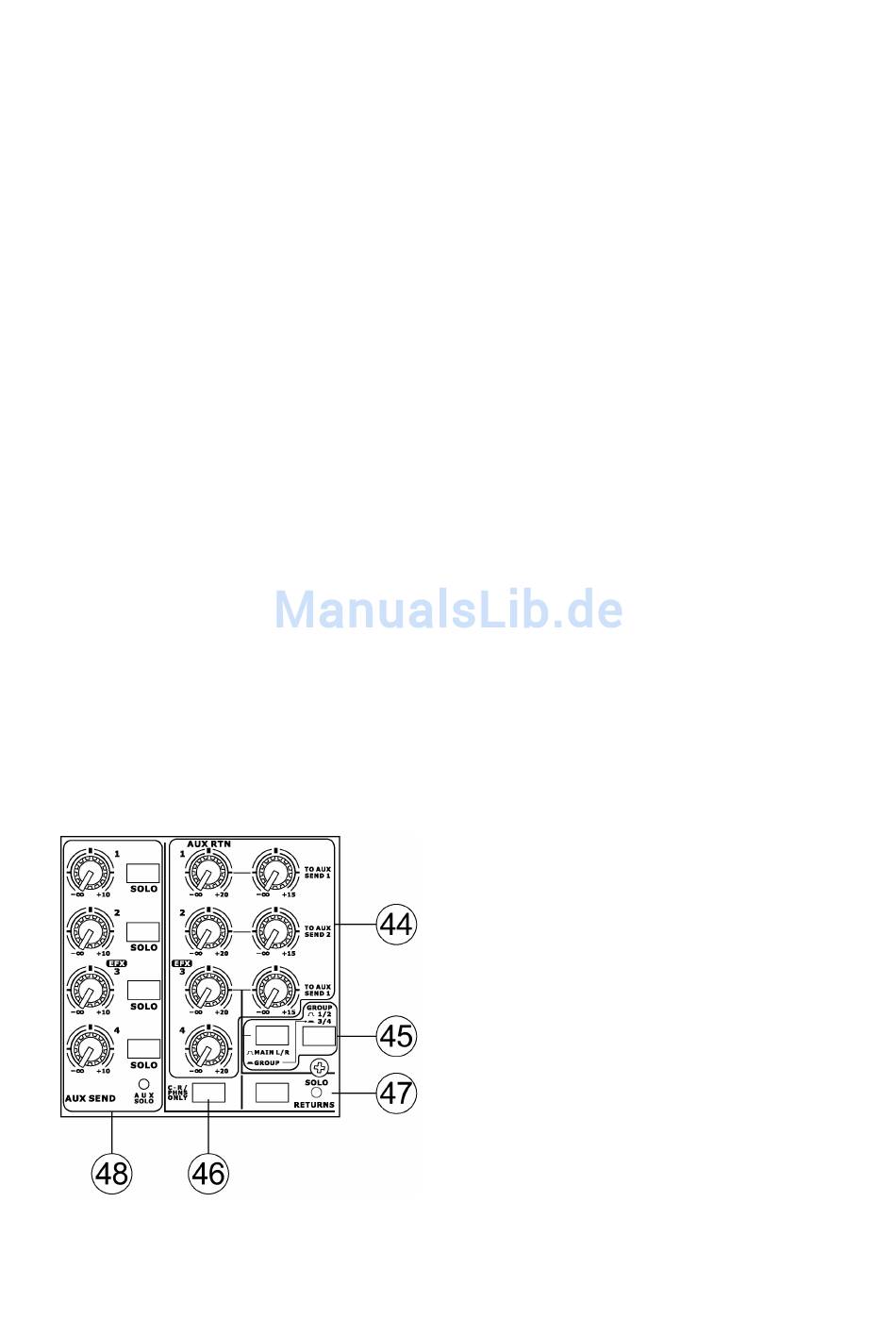

Die vier Drehregler auf der linken Seite,
untereinander angeordnet und mit RTN 1 bis
RTN 4 bezeichnet, bestimmen die Lautstärke
der Audiosignale, die an den jeweiligen linken
und rechten AUX RTN Buchsen (#5) anliegen.
Ganz nach links gedreht ist kein Signal zu
hören, je weiter Sie im Uhrzeigersinn drehen,
umso lauter wird das anliegende Signal. In der
Mittelstellung, also „12-Uhr Position", ist der
sog. „Unity Gain" erreicht, bei der weder
Absenkung noch Anhebung stattfindet. sie
haben aber die Möglichkeit, das Gesamtsignal
jeweils bis zu 20 dB anzuheben.
Die Stereo Signale von RTN 1 bis RTN 3
werden direkt auf die Summenschiene L / R
geleitet. Für RTN 4 gibt es zusätzliche
Routingschalter (siehe #45 und #46).
RTN 3 = EFX
Der Drehregler EFX kontrolliert die Lautstärke
der Signale, die an den Eingängen AUX RTN 3
(#5) anliegen. Sind diese Buchsen nicht belegt,
liegt hier automatisch die Rückführung des
internen digitalen Effektprozessors an. Sind sie
belegt, ist die interne
eingebauten Effektprozessor
Rückführungen unterbrochen.
TO AUX SEND 1
Dieser Drehregler ermöglicht, das am AUX
RTN 1 anliegende Signal auf den Ausspielweg
AUX SEND 1 zu schicken. Es wird vor dem
Lautstärkeregler AUX RTN 1 abgegriffen, ist
also unabhängig von dessen Stellung.
Auch das Signal von AUX RTN 3 (EFX RTN)
kann auf den AUX Weg 1 geschickt werden
(es dort ebenfalls solch einen Regler).
TO AUX SEND 2
Für AUX RETURN
entsprechenden Regler, der das Signal auf
den Ausspielweg AUX SEND 2 sendet.
In vielen Fällen werden die Ausspielwege AUX
SEND 1 & 2
Bühnenmonitoren verwendet. Wenn Sie an
den AUX RTN 1 die Ausgänge eines externen
Effektprozessors anschließen, können Sie mit
Hilfe des Reglers TO AUX SEND 1 diesen
Effektanteil auch in den Bühnenmonitoren
hörbar machen (man nennt diese Funktion
„Effect to monitor").
ACHTUNG: Dieser Regler sollte mit Vorsicht behandelt
werden, Effekt im
Rückkopplungsschwelle!
Für AUX RTN 2 und 3 gilt entsprechend genau
das gleiche wie für AUX RTN 1.
Verbindung vom
zu diesen
2 gibt es einen
zum Ansteuern von
Monitor senkt die
28
