Verzerrungen deutlich wahrnehmbar sind. Mit
anderen Worten: Wenn es leuchtet, zerrt es
auch! Dennoch hat das HELIX BOARD 24
FIREWIRE MKII
Aussteuerungsreserven (lesen Sie hierzu die
TECHNISCHEN DATEN).
Bedenken Sie, dass zwar die abgehörte
Lautstärke von dem Regler CTRL RM /
PHONES (#49) abhängt, nicht jedoch der
angezeigte Pegel in der LED Kette!

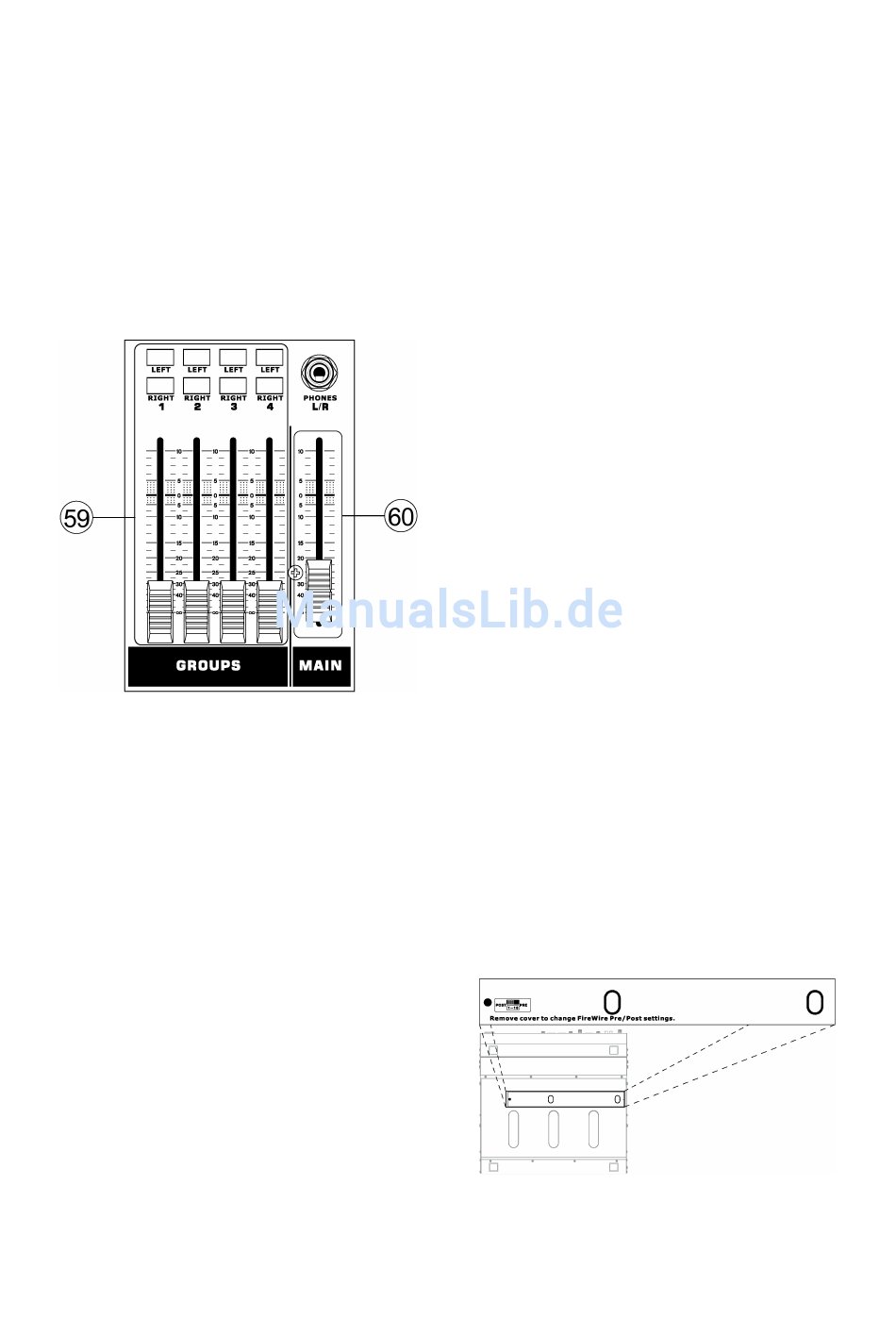

59. GROUP 1 - 4
Es gibt 4 Subgruppen – jede Gruppe hat einen
Fader und 2 Schalter.
Die Subgruppen erhalten ihr Signal aus den
verschiedenen Mono Kanälen 1 ~ 16, sowie
dem AUX Return 3, sofern Sie die dort
befindlichen „Routing" Schalter entsprechend
betätigen (#45).
FADER
Der 60 mm Flachbahn Schiebesteller ist der
Lautstärkeregler für die jeweilige Subgruppe
und ihren entsprechenden Ausgang (#7).
Wenn Sie den Fader ganz bis zum Anschlag
nach oben schieben, bekommen Sie eine
Verstärkung des Signals um 10 dB. Ganz nach
unten geschoben ist das Signal komplett
ausgeblendet.
LEFT
Wird dieser Schalter gedrückt, gelangt das
Subgruppensignal
Summenschiene.
RIGHT
PHONIC CORPORATION – Bedienungsanleitung HELIX BOARD 24 FIREWIRE MKII
sehr hohe
auf die linke
Wird dieser Schalter gedrückt, gelangt das
Subgruppensignal
Summenschiene.
Wofür braucht man Subgruppen?
Bei der Mischung
Formationen, z.B. (Blas) Orchester, Big Band,
vielleicht noch mit Chören, etc., ist es
einfacher, ganze
Vokalgruppen mit nur einem, maximal zwei
Reglern in der Lautstärke zu kontrollieren.
Wenn Sie das optimale Mischungsverhältnis
innerhalb einer Instrumentengruppe
Schlagzeug) gefunden haben, legen Sie die
entsprechenden Kanäle auf eine oder zwei
Subgruppen (durch Betätigen des richtigen
Routing Schalters #36 sowie des PAN Reglers
#33). Nun haben Sie die komplette Gruppe mit
einem oder zwei Fadern „im Griff".
60. MAIN L / R
Dieser 60 mm Flachbahn Schieberegler mit
linearer Kennlinie bestimmt die endgültige
Ausgangslautstärke des Mixers, also des
Summensignals L / R, das an den Ausgängen
MAIN L / R (#12) und den Recording
Ausgängen REC OUT (#15) anliegt. Auch der
angezeigte Pegel in der Pegelanzeige (#58) ist
abhängig von diesen Fadern, sofern wirklich
das Summensignal L / R angezeigt wird
(Näheres dazu siehe #58).
Die Summen L / R erhalten ihr Signal aus den
verschiedenen Mono
Subgruppen, den
Rückführungen sowie dem FIREWIRE oder 2T
Signal, sofern Sie die dort befindlichen Routing
Schalter betätigen. Wenn Sie die Fader ganz
bis zum Anschlag nach oben schieben,
bekommen Sie eine Verstärkung des Signals
um 10 dB. Ganz nach unten geschoben ist das
Signal stumm geschaltet.
61. FIREWIRE
SCHALTER
Auf der Unterseite des HELIX BOARD 24
FIREWIRE MKII finden
Abdeckplatte, die mit einer Schraube am
auf die rechte
gerade größerer
Instrumenten- oder
(z.B.
Kanälen, den
AUX und EFX
PRE /POST
Sie eine kleine
