SUMMEN SEKTION
optische Pegelkontrolle.
Handelt es sich bei dem Eingangssignal um eine Monoquelle, muss nur die linke Eingangsbuchse belegt
werden. Das Signal wird automatisch auch auf die rechte Seite geschickt.
30
2T RTN (2 Track Return = Zweispureingang)
Diese Sektion besteht aus einem Lautstärkeregler, einem Wahlschalter analog/digital, und zwei Routing
Schaltern.
LEVEL
Dieser Drehregler kontrolliert die Lautstärke des Signals, das an den Eingängen 2T RTN (12) bzw. S/PDIF (13)
anliegt.
2T RTN IN / S/PDIF IN SCHALTER
Dieser Schalter bestimmt, ob welches Signal in der Zweispursektion verarbeitet wird. Ist der Schalter gedrückt,
wird nicht mehr das Signal aus dem analogen 2T RTN Eingang verarbeitet, sondern aus dem digitalen S/PDIF
Eingang.
L/R
Wenn dieser Schalter gedrückt ist, wird das Signal aus den Eingängen 2T RTN auf die Summe L/R geleitet.
29

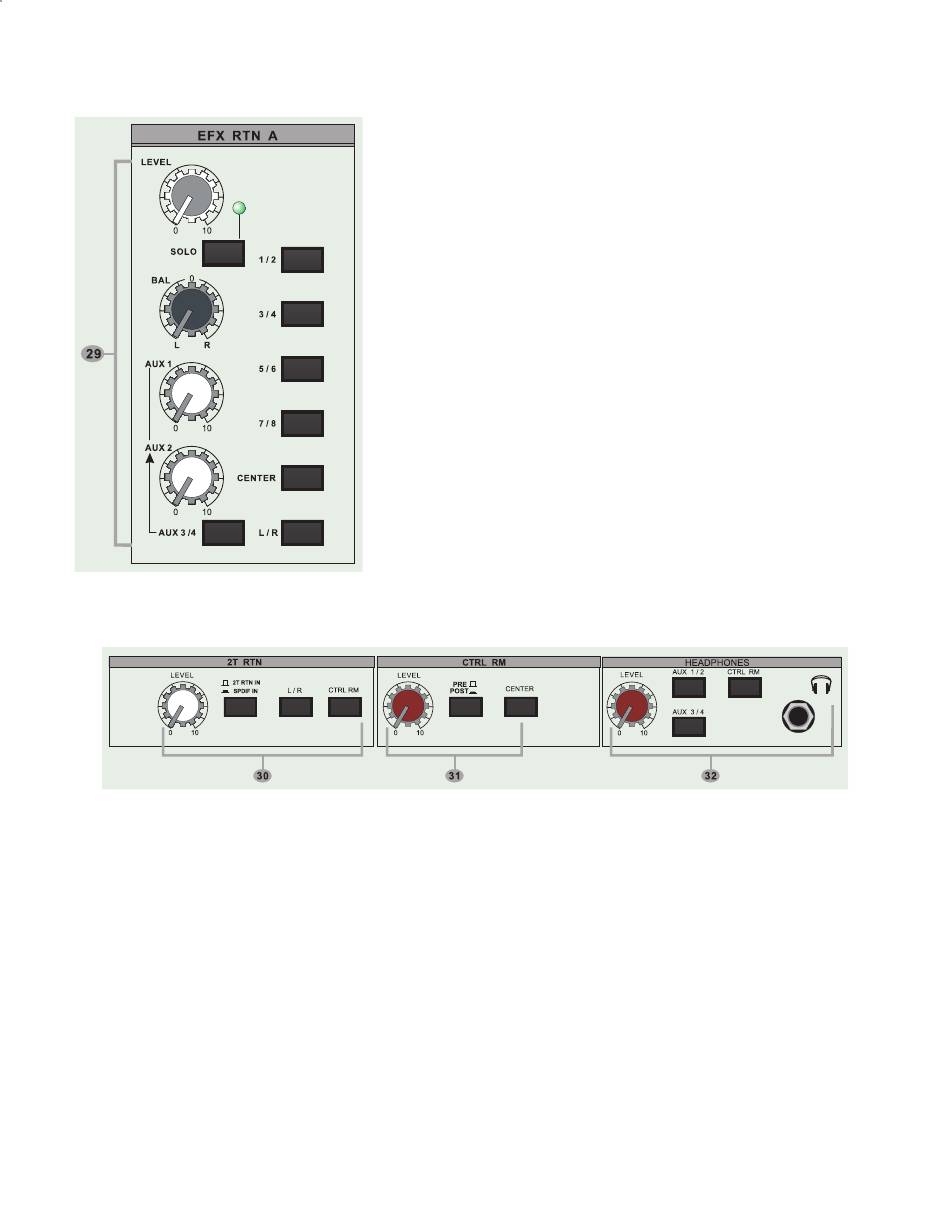

EFX RTN A ~ D
EFX Returns können zusammen mit Aux Sends zum Ansteuern von
externen Effektgeräten verwendet werden; oder man betrachtet sie
einfach als zusätzliche Eingänge für Stereosignale.
Alle EFX Returns verfügen über einen LEVEL (Lautstärke) Regler,
SOLO Taste mit zugehöriger Status LED, BAL (Balance) L/R Regler,
Routingschalter für 1/2, 3/4, 5/6, 7/8, CENTER und L/R, sowie
Lautstärke Regler für AUX 1 und AUX2 mit einem Umschalter für AUX
3/4.
Die Regler AUX 1 und AUX 2 schicken das Effektsignal bzw. das
Signal, das an den Eingangsbuchsen EFX RTN anliegt, anteilmäßig
auf die AUX SENDS 1 und/oder 2 (bzw. 3/4). Wenn an die Aux Sends
1 und/oder 2 (3/4) Bühnenmonitore angeschlossen sind, bekommt
man auf diese Weise Effekt im Monitor.
Die Routingschalter bestimmen, in welche Summenschienen das AUX
RETURN Signal geschickt wird. Ist z.B. der Schalter 1/2 gedrückt,
gelangt das EFX RTN Signal in die Subgruppen 1 und 2.
Dementsprechend bei den anderen Routingschaltern.
Ist der SOLO Schalter gedrückt, wird das EFX Return Signal in die
CTRL RM / PHONES Sektion zu Monitorzwecken gesendet.
Außerdem erscheint das Solo Signal auf der Summen LED für eine
