BEDIENFELD

19. 12 V LAMP
Die BNC Buchse ganz rechts oben auf dem
Bedienfeld oberhalb der digitalen Effekteinheit
liefert eine Spannung von 12 V und ist für den
Anschluss einer
Pultbeleuchtung gedacht, z.B. der Phonic
GL15B. Die Leuchte
Lieferumfang.
So behalten Sie
Sichtverhältnissen Überblick über alle Regler
und Knöpfe.

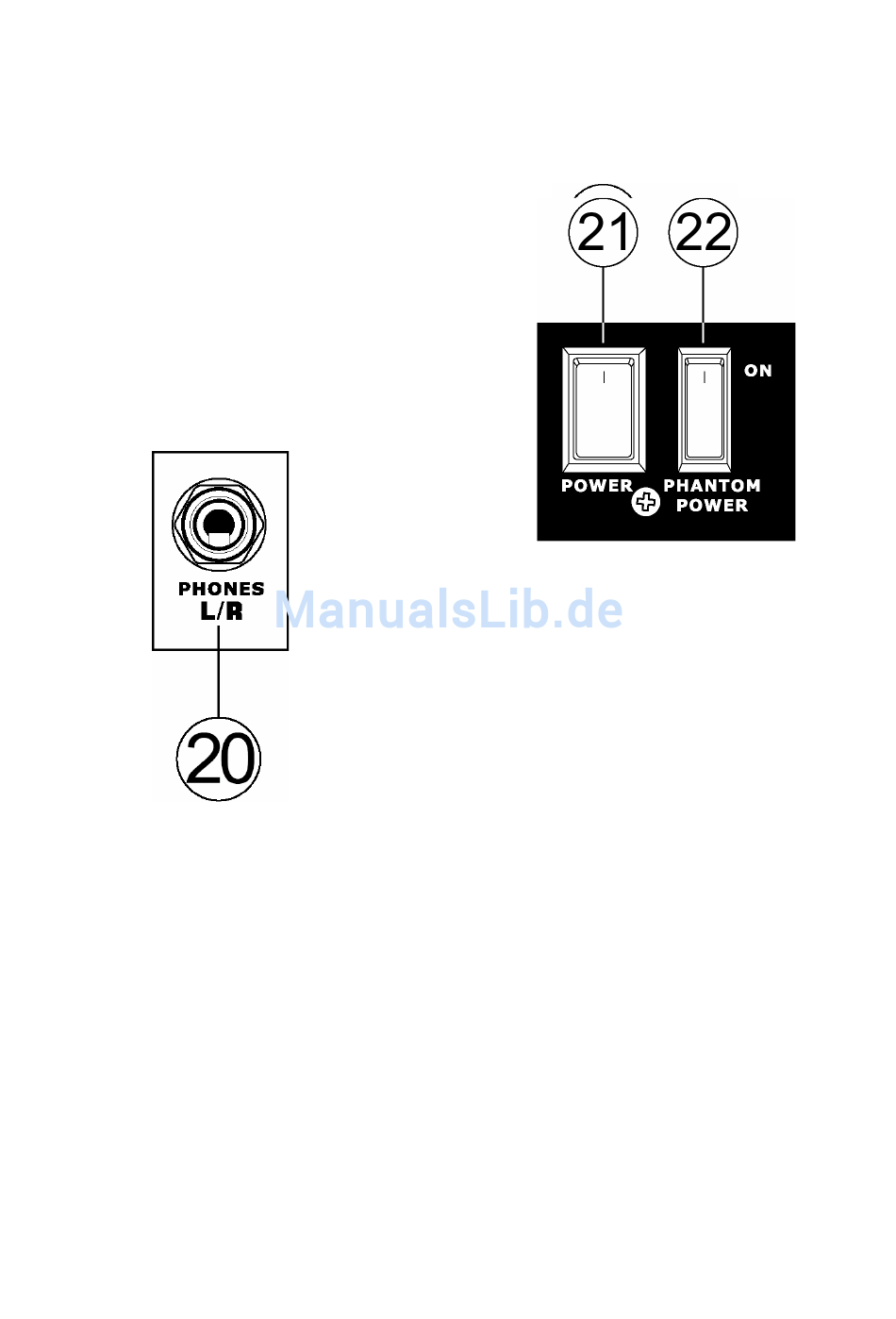

20. PHONES
An diese Stereo Klinkenbuchse wird ein
Kopfhörer angeschlossen. Hier kann das
Summensignal (bzw. das REC OUT Signal),
das FIREWIRE/2T Return Signal oder ein
SOLO Signal abgehört werden. Die Lautstärke
wird mit dem Regler CONTROL ROOM /
PHONES (#49) eingestellt.
Das PHONES Signal ist übrigens vom Gehalt
her identisch mit den Signalen an den
CONTROL ROOM Ausgängen (#8), jedoch mit
einem anderen Ausgangspegel, da es noch
den Kopfhörerverstärker durchlaufen hat.
PHONIC CORPORATION – Bedienungsanleitung HELIX BOARD 24 FIREWIRE MKII
Schwanenhals
gehört nicht zum
auch bei schlechten

SCHALTER UND REGLER

RÜCKSEITE
21. NETZSCHALTER
Mit dem Netzschalter
eingeschaltet. Wenn die obere Hälte (die Seite
mit dem Strich) in Richtung Gerät gedrückt
wird, ist das Gerät eingeschaltet. Zur Kontrolle
leuchtet dann die blaue POWER LED oben in
der Pegelanzeige auf der Vorderseite auf
(#57). Vor dem Einschalten müssen alle
Ausgangsregler, also AUX (#48), MAIN (#60)
und CTRL RM (#49) ganz herunter gedreht
sein.

22. PHANTOM POWER

(PHANTOMSPEISUNG)
Kondensatormikrofone und aktive DI Boxen
brauchen eine Spannungsversorgung. Diese
wird entweder durch eine interne Batterie oder
über die Phantomspeisung hergestellt, die vom
Mischpult über die
Mikrofonkabels transportiert wird.
Daher gibt es einen globalen Schalter für die
Phantomspeisung,
Mikrofoneingängen
Speisespannung von +48V zur Verfügung
stellt. Wenn die Seite mit dem Strich in
Richtung Gerät gedrückt
Phantomspeisung eingeschaltet.
Zur Kontrolle leuchtet bei eingeschalteter
Phantomspeisung die rote LED +48V (#56) in
der Pegelanzeige
Ausschalten geht
Verzögerung vor sich; das ist aber normal. Aus
dem gleichen Grund leuchtet die LED auch
noch ein wenig nach,
wird das Gerät
Leitungen des
die an allen
die benötigte
wird, ist die
auf. Das Ein- und
mit einer kleinen
wenn Sie die
16
