SUMMEN SEKTION

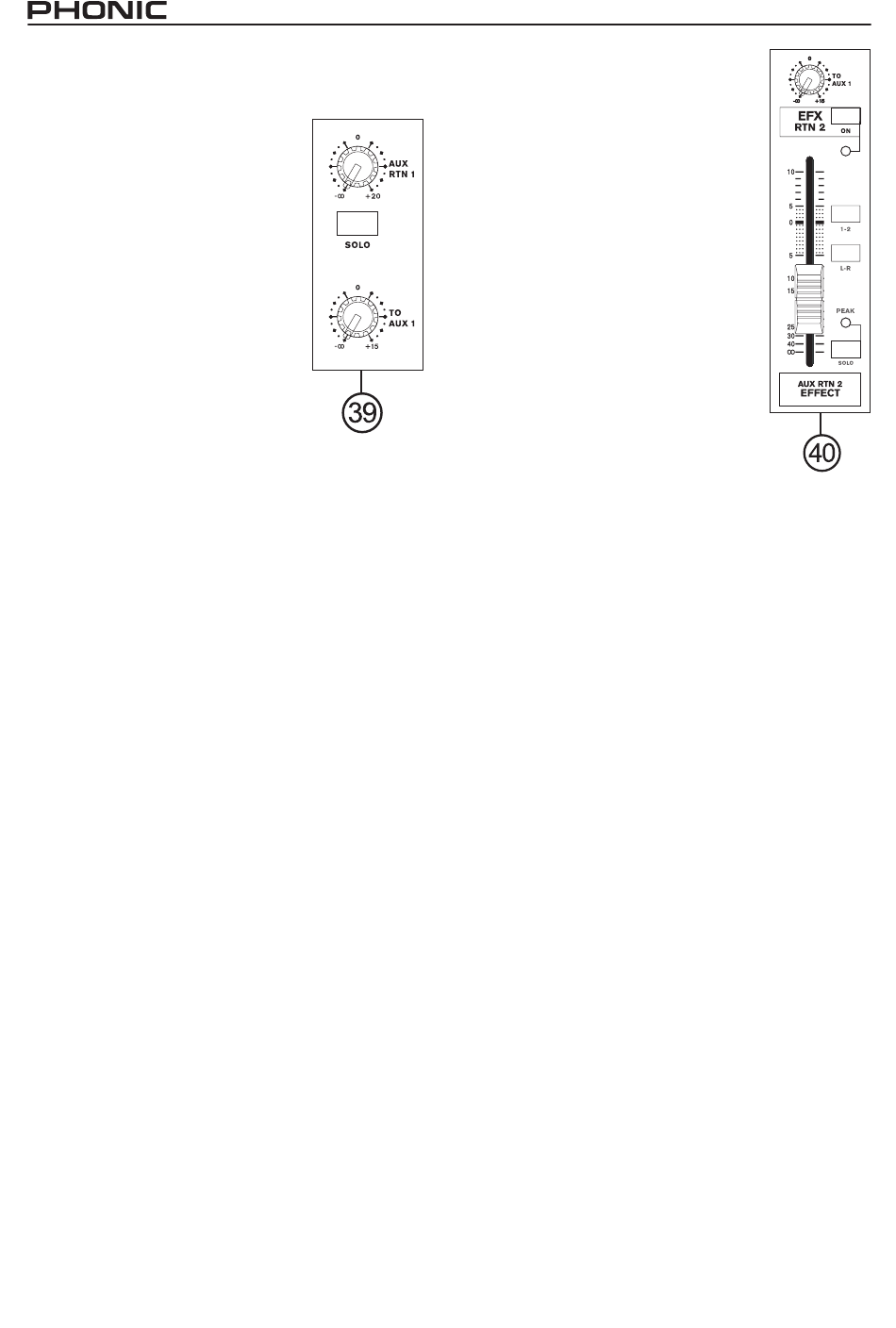

39. AUX RTN 1
Der Drehgeber mit der Bezeich-
nung AUX RTN 1 bestimmt die
Lautstärke der Audiosignale, die
an den linken und rechten AUX
RTN 1 Buchsen (#4) anliegen.
Das Stereo Signal wird danach di-
rekt auf die Summenschiene L/R
geleitet.
Ganz nach links gedreht ist kein
Signal zu hören, je weiter Sie im
Uhrzeigersinn drehen, umso lau-
ter wird das anliegende Signal.
SOLO
Wenn Sie diesen Schalter drücken, wird das AUX
RTN 1 Signal in die Control Room / Phones Sektion
(#43) geleitet, wo es optisch und akustisch über-
prüft werden kann. Dabei entscheidet die Stellung
des globalen PRE/POST Schalters (#44), ob das
Signal vor dem Lautstärkeregler AUX RTN 1 oder
dahinter abgegriffen wird.
TO AUX 1
Dieser Drehregler ermöglicht, das am AUX RTN 1
anliegende Signal auf den Ausspielweg AUX SEND
1 zu schicken. Es wird vor dem Lautstärkeregler
AUX RTN 1 abgegriffen, ist also unabhängig von
dessen Stellung.
In vielen Fällen wird der Ausspielweg AUX SEND 1
zum Ansteuern von Bühnenmonitoren verwendet.
Wenn Sie an den AUX RTN 1 die Ausgänge eines
externen Effektprozessors anschließen, können Sie
mit Hilfe des Reglers TO AUX 1 diesen Effektanteil
auch in den Bühnenmonitoren hörbar machen (man
nennt diese Funktion „Effect to monitor").
ACHTUNG: Dieser Regler sollte mit Vorsicht behandelt werden,
Effekt im Monitor senkt die Rückkopplungsschwelle!
22
40. AUX RTN 2 EFFECT
Beim HELIX BOARD 18 FIREWIRE
ist der EFX Return Regler als 60
mm Flachbahn Schiebesteller aus-
gelegt. Es handelt sich um einen
Stereoregler. Hier liegen in der Re-
gel die linken und rechten Ausgänge
des internen Effektprozessors an.
Ausnahme: Wenn die Eingangs-
buchsen AUX RTN 2 (#4) belegt
sind (meist von einem externen
Effektprozessor, es kann sich aber
genauso gut um irgend ein anderes
Line Signal handeln), haben diese
Signale Vorrang, und das interne
Effektgerät gelangt nicht mehr in
den Lautstärkeregler, wird also ab-
geschaltet.
TO AUX 1
„Effects to Monitor" - gleiche Funktion wie beim AUX
RETURN 1 (#39). Das am AUX RTN 2 anliegende
Signal kann auf den Ausspielweg AUX SEND 1 ge-
leitet werden.
ON
Mit diesem Schalter wird die Effektrückführung tat-
sächlich ein- oder ausgeschaltet.
1/2
Wird dieser Schalter gedrückt, gelangt das EFX
RTN 2 Signal in die Subgruppenschiene 1/2.
L/R
Wird dieser Schalter gedrückt, gelangt das EFX
RTN 2 Signal in die Summenschiene L/R.
Die beiden Schalter 1/2 und L/R sind additiv, d.h.
Sie können durchaus beide Schalter betätigen.
SOLO & Status LED
Ist der Schalter gedrückt, wird das AUX RTN 2 Si-
gnal in die Control Room / Phones Sektion (#43)
geleitet, wo es optisch und akustisch überprüft wer-
den kann. Zur Kontrolle leuchtet die Status LED auf.
Dabei entscheidet die Stellung des globalen PRE/
POST Schalters (#44), ob das Signal vor dem Fader
oder dahinter abgegriffen wird.
