wird mit dem Regler PHONES / CONTROL
ROOM eingestellt (Näheres siehe #49).
Das CONTROL ROOM Signal ist übrigens
vom Gehalt her identisch mit dem Signal im
Kopfhörerausgang PHONES (#20), jedoch mit
einem anderen Pegel.

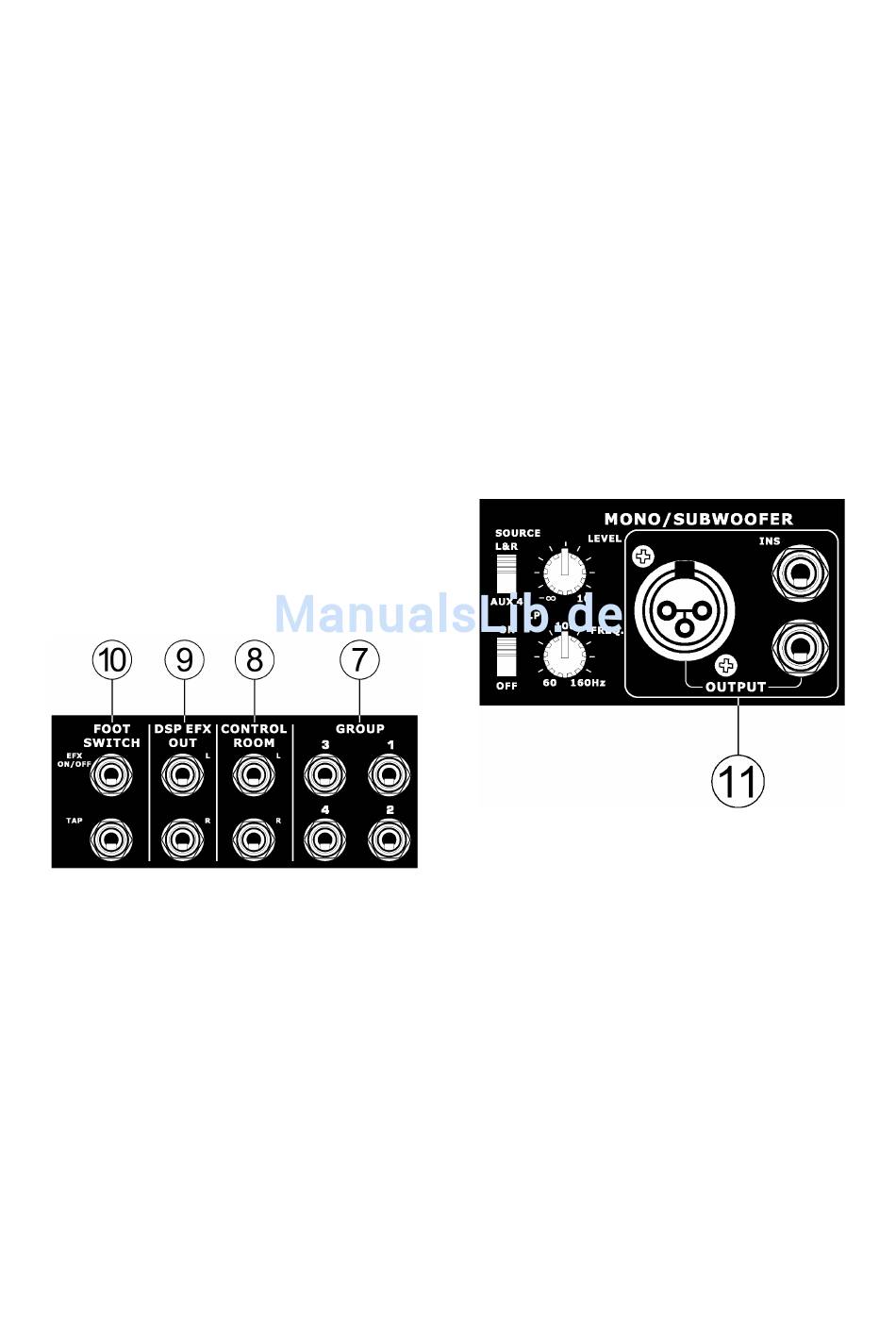

9. DSP EFX OUT
Diese beiden
Klinkenbuchsen sind die direkten Ausgänge
des internen digitalen Effektprozessors. Der
Ausgangspegel wird
Lautstärkeregler EFX RTN 3 (#44) beeinflusst.
So ist es nun möglich, das Effektsignal zu
einem externen Gerät zu leiten, oder wieder in
ein oder zwei Eingänge des Mischpults
zurückzuführen. Dort hat man die ganzen
Möglichkeiten eines
Verfügung. Man kann z.B. das Effektsignal auf
die verschiedenen AUX Wege senden – aber
Vorsicht! – dort nicht den AUX Send 3
aufdrehen, sonst
Rückkopplungsschleife! Das Signal kann auch
auf die Subgruppen und/oder in die Summe
geleitet werden, je nach Belieben. Allein, den
Effekt auf Fadern zu haben, ist schon
komfortabel.
10. FOOT SW
Diese beiden Klinkenbuchsen sind für den
Anschluss von Fußschaltern vorgesehen, mit
deren Hilfe bestimmte Eigenschaften des
eingebauten digitalen Effektgerätes gesteuert
werden können.
Die Fußschalter sind nicht im Lieferumfang
enthalten. Beachten Sie, dass es sich um
sogenannte Impulsschalter
switch") handeln muss, die lediglich einen
Schaltimpuls abgeben (im Gegensatz zu
einem Permanentschalter, der eine Funktion
so lange schaltet,
geschlossen ist).
EFX ON / OFF
An diese Klinkenbuchse wird ein Fußschalter
zum Ein- und Ausschalten des Effektsignals
angeschlossen. Dies ist besonders praktisch,
PHONIC CORPORATION – Bedienungsanleitung HELIX BOARD 24 FIREWIRE MKII
unsymmetrischen
nicht vom
Kanalzuges
kommt es zu einer
(„momentary
wie der Schaltkreis
wenn Sie zwischen zwei Musikstücken über
das Gesangsmikrofon
Ansagen sollten ohne Effektanteil gemacht
werden, da sich die Sprachverständlichkeit
dadurch immens erhöht. Um nicht zum Pult
laufen zu müssen, haben die cleveren Phonic
Ingenieure
integriert.
TAP
Der mit TAP gekennzeichnete Anschluss wird
zur Fernbedienung der TAP DELAY Funktion
benutzt
Effektprogramme A0 ~ A8).
Dieses Feature ist einmalig. Nun kann der
Sänger selbst die Delay Zeit im Rhythmus des
jeweiligen
seinen Platz in der Mitte der Bühne zu
verlassen.
zur
11. MONO / SUBWOOFER
An den
Ausgängen (XLR und dreipolige Klinke – beide
Ausgänge sind parallel und tragen dasselbe
Signal) liegt entweder das Summensignal
Links und Rechts an, das intern zu einer
Monosumme zusammengemischt wurde, oder
das Signal aus AUX 4, abhängig davon, in
welcher Stellung der SOURCE Schalter (#23)
steht. In
Summensignal unabhängig von der Stellung
des MAIN Faders (#60), in der Stellung „AUX
4" hängt es vom Pegel des Ausspielweges
AUX SEND 4 ab, der mit dem eigenen Regler
(#48) eingestellt wird. Das MONO Signal
verfügt nochmals
Lautstärkeregler (#23).
Dieser MONO Ausgang ist ideal, wenn ein
Mono PA System verwendet wird, oder wenn
zusätzlich zur Haupt PA Nahfeldboxen oder
ein Center Cluster angesteuert wird. Ebenfalls
können hiermit
werden.
Ansagen
diesen Fußschalteranschluss
(gilt für die Tap
Musikstückes einstellen,
beiden symmetrischen
der Stellung „L&R"
über einen
Delay Lines
machen.
Delay
ohne
MONO
ist das
eigenen
angesteuert
