Die Drehregler AUX SEND 1 ~ 4 kontrollieren
die Gesamtlautstärke der Ausspielwege AUX
SEND 1 ~ 4,
korrespondierenden
SEND 3 regelt gleichzeitig den Pegel, der in
das interne Effektgerät gelangt (#40 ~ #43).
Die Kennlinie der AUX SEND Regler ist so
eingerichtet, dass in der Mittelstellung (also bei
„12 Uhr") 0 dB
ausgegeben wird.
Mittelstellung wird das Signal angehoben,
maximal bis +10 dB.
Die Ausspielwege erhalten ihre Signale aus
den jeweiligen AUX SEND Reglern der
einzelnen Kanäle (#30). Dort gibt es einen
Schalter, der den Signalabgriff vor oder hinter
dem Fader definiert.
Beachten Sie, dass die Ausspielwege AUX
SEND 5 und 6 keinen eigenen Summenregler
haben.
SOLO
Jede AUX SEND Summe hat eine eigene
SOLO Funktion. Die Solo Funktion (Schalter
gedrückt) leitet das jeweilige AUX SEND
Summensignal in die PHONES / CONTROL
ROOM Sektion (#49), wo es optisch (#58) und
akustisch (#8 und 20) überprüft werden kann.
Zur Kontrolle leuchtet die Status LED AUX
SOLO, wenn die SOLO Funktion eingeschaltet
ist.
Achtung: Die Solo Funktion ist auch hier
wieder abhängig vom globalen PRE / POST
Schalter (#50). Wenn Sie also trotz Betätigen
des SOLO Schalters kein Signal in der
Abhörsektion haben, kann es daran liegen,
dass jener Schalter (#50) auf POST steht, und
der AUX SEND
aufgedreht ist.

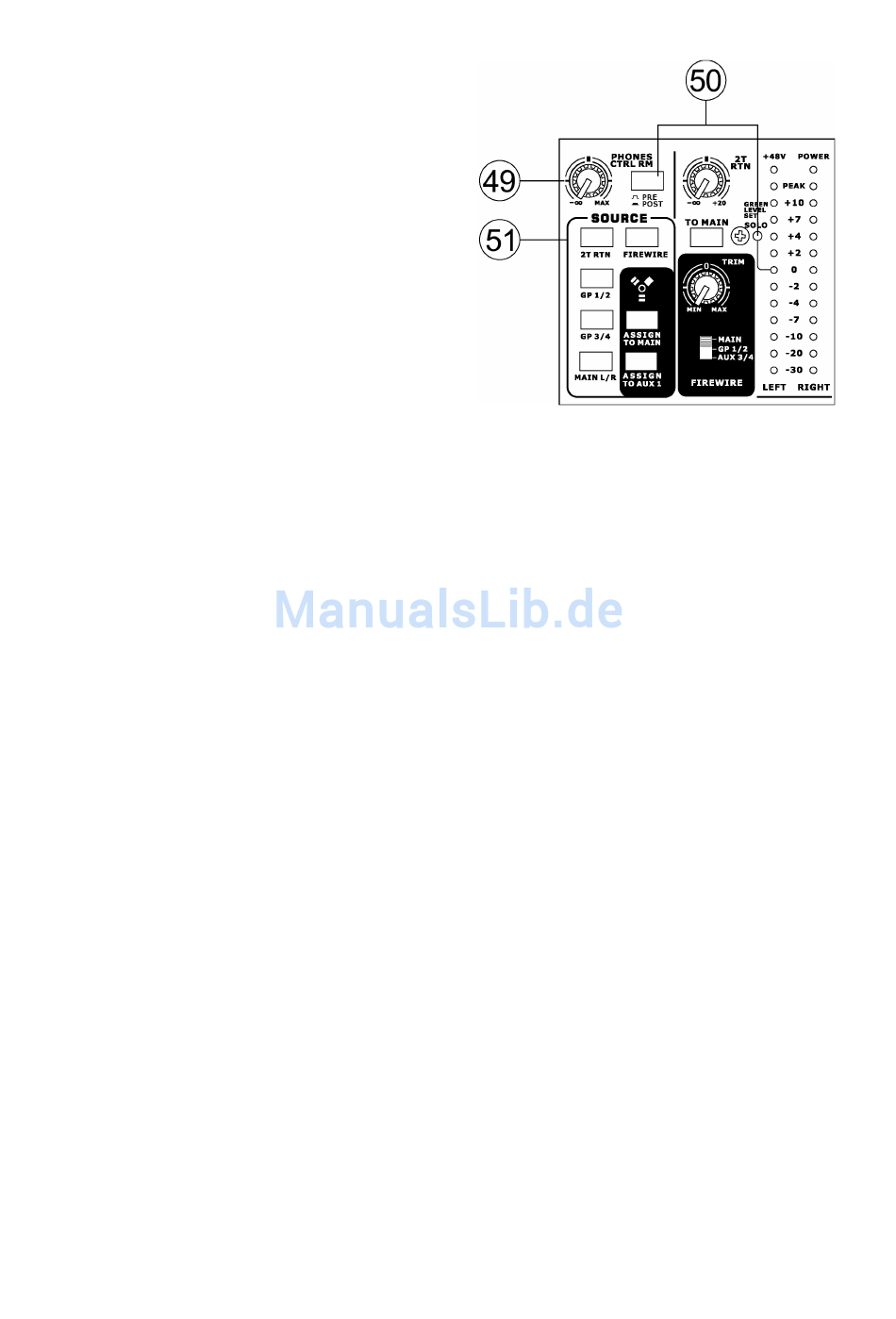

49. PHONES / CTRL RM
PHONIC CORPORATION – Bedienungsanleitung HELIX BOARD 24 FIREWIRE MKII
und damit der
Ausgänge (#6). AUX
Pegel („Unitiy Gain")
Rechts von dieser
Summenregler nicht
Mit diesem Drehregler wird die Endlautstärke
in der Abhörsektion bestimmt. Er ist sowohl für
den Kopfhörerausgang PHONES (#20) als
auch für die Anschlüsse der Studiomonitore
CONTROL ROOM (#8) zuständig.
50. PRE / POST
Sie haben das möglicherweise schon gelesen,
aber für den Fall, dass Sie es verpasst haben:
Das Solo System im HELIX BOARD 24
FIREWIRE MKII hält zwei Varianten für Sie
bereit. Dies ist ein globaler Schalter, der
sämtliche SOLO Funktionen der Ein- und
Ausgänge entweder PRE Fader oder POST
Fader schaltet. Ist der Schalter nicht gedrückt,
werden die Signale der SOLO Funktion vor
dem jeweiligen Fader
abgegriffen und in die Control Room / Phones
Sektion geleitet – es handelt sich dann um
eine sog. PFL Funktion (Pre Fader Listening).
Ist der Schalter gedrückt, hängen die SOLO
Signale von der Stellung des jeweiligen
Lautstärkereglers ab, sind also hinter dem
Fader. Dann spricht man von Post Fader
Listening oder AFL (After Fader Listening).
GREEN LEVEL SET
Hilfreich ist die Status LED, die sich neben den
Pegelanzeigen befindet
beschriftet ist. Diese leuchtet, wenn irgendwo
im Pult eine (oder mehrere) SOLO Taste
gedrückt ist (sind). Sie leuchtet grün, wenn die
globale SOLO Funktion PRE geschaltet ist,
und sie leuchtet rot, wenn sie POST geschaltet
ist (mehr zur Solo Funktion und dem korrekten
Einpegeln bei #58).
51. SOURCE SCHALTER
Diese Schalter bestimmen das Quellsignal für
die PHONES / CONTROL ROOM Sektion.
ACHTUNG: Ist kein Schalter gedrückt, hört
(und sieht) man dort auch nichts - es sei denn,
(Lautstärkeregler)
und mit SOLO
