Phantomspeisung wieder ausschalten. Wenn
Sie Geräte anschließen,
Phantomspeisung vertragen, warten Sie, bis
die LED vollständig erloschen ist.
Solange die Phantomspeisung eingeschaltet
ist, sollten Sie keine Kondensatormikrofone
einstecken. D.h. erst Mikrofon einstecken,
dann Phantomspeisung einschalten...
Hinweis: Die Phantomspeisung liegt nur an
den XLR Buchsen (#1) an, nicht an den LINE
Eingängen (#2).
Bevor Sie die Phantomspeisung einschalten,
müssen alle Ausgangsregler runter gedreht
sein, um übermäßige Störgeräusche und
Schäden in den
Lautsprechern zu vermeiden. Es ist ein guter
Tipp, bei den Kanälen, in denen Sie gerade ein
Kondensatormikrofon einstöpseln wollen, den
ON Schalter (#34) zu lösen, so dass kein
Signal den Kanal verlassen kann.
„Phantom" heißt diese
deshalb, weil sie von anderen, dynamischen
Mikrofonen, die keine
benötigen, ganz einfach ignoriert wird – sofern
es sich um ein Mikrofon mit symmetrischem
Ausgang handelt!
Technisch gesprochen
Phantomspeisung auf ein System, bei dem das
Audiosignal der symmetrischen Leitung in
einem Differential- Modus zugeführt wird,
während der Gleichstrom in einem Common-
Modus zugeführt wird.
„wandern" über die Pole 2 und 3 der
Mikrofonleitung, der Strom hingegen simultan
über die gleichen Pole. Pol 1 stellt die Erdung
für Audio und Strom.
Mikrofone, die keine
benötigen, ignorieren einfach die Zwischen Pol
2 und Pol 3 anliegende Spannung. wenn man
mit einem Voltmeter die Spannung zwischen
Pol 2 und Pol 3 misst, zeigt die Anzeige 0 Volt
DC an, und nichts anderes erkennt auch das
dynamische Mikrofon. Misst man zwischen Pol
2 und Pol 1, oder Pol 3 und Pol 1, wird die
Phantomspeisungsspannung – in der Regel 48
Volt – angezeigt, ohne dass ein Mikrofon
angeschlossen ist. Ein dynamisches Mikrofon
ignoriert die Spannung ebenso wie der
Mischpulteingang.
Um mit der Phantomspeisung kompatibel zu
sein, muss ein Gerät (Mikrofon, Vorverstärker
mit mikrofonartigem Ausgang oder eine DI
Box) mit einem symmetrischen, niederohmigen
Ausgang ausgestattet sein. Das schließt die
PHONIC CORPORATION – Bedienungsanleitung HELIX BOARD 24 FIREWIRE MKII
die keine
angeschlossenen
Stromversorgung
Stromversorgung
bezieht sich die
Die Audiosignale
Stromversorgung
meisten auf dem Markt befindlichen Aufnahme
und Live Mikrofone ein.
WARNUNG: Verwenden Sie niemals unsymmetrierte
Mikrofone, wenn die Phantomspeisung eingeschaltet ist –
sie könnten sehr wohl extremen Schaden nehmen.
Versuchen Sie also niemals, an ein unsymmetrisches
Mikrofon einfach einen XLR Stecker anzubringen. Auch
ein externes Mischpult,
Mikrofoneingänge angeschlossen wird, könnte Schaden
nehmen, wenn die Phantomspeisung aktiviert ist. Da
Mischpulte und andere Geräte in der Regel Line Pegel
abgeben, sollten deren Ausgänge immer an die Line
Eingänge im AM Mixer angeschlossen werden.

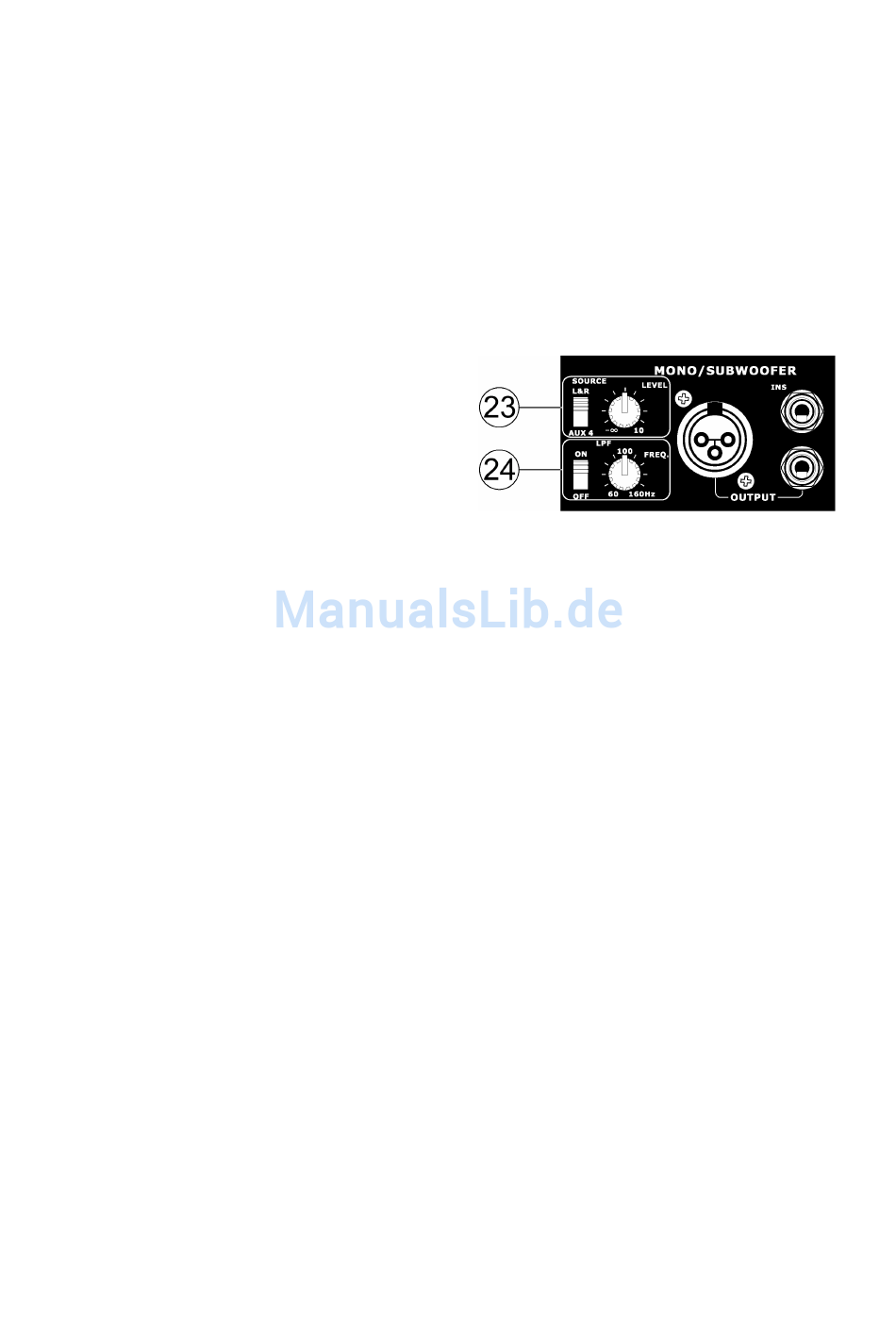

23. MONO SOURCE & LEVEL
Der Schalter SOURCE bestimmt, ob das
Quellsignal für den MONO Ausgang (#11) aus
der Summenschiene L-R oder vom AUX SEND
4 stammt. In der oberen Position wird das zu
einem Mono Signal
Signal der Summenschiene L-R gewählt, und
zwar hinter dem MAIN Fader (#60), ist also
von dessen Stellung abhängig. In der unteren
Position gelangt alles,
Ausspielweg AUX SEND 4 zu hören ist, in die
MONO Schiene, in der Lautstärke jedoch
unabhängig vom AUX SEND 4 Master (#48).
Wenn Sie den MONO Ausgang zum Speisen
einer weiteren Beschallungszone wählen, z.B.
für sog. „Near oder
unterschiedliche Anforderungen
Signalzusammensetzung
Lautsprecherboxen.
muss hier die gleiche Mischung wie aus den
Hauptlautsprechern zu hören sein, lediglich mit
einer anderen Lautstärke und womöglich
anders entzerrt (per Equalizer im Insert #11).
Dann sollten Sie den Schalter in die obere
Position „L&R" bringen.
Manchmal macht es jedoch auch Sinn, nur
ausgewählte Signale, und die noch mit einem
anderen Pegel als in der Summenmischung,
auf die Near Fills
Beschallungszone) zu schicken. In diesem Fall
sollten Sie, wenn Sie den Ausspielweg AUX 4
dafür entbehren können, den Schalter nach
unten schieben. Sie können nun gezielt in
einzelnen Kanälen den jeweiligen AUX SEND
4 Regler aufdrehen und somit auf den MONO
Ausgang schicken.
dessen Ausgänge an
zusammengemischte
was auch
In Fills", gibt
an die
dieser
Je nach Anforderung
(oder eine andere
