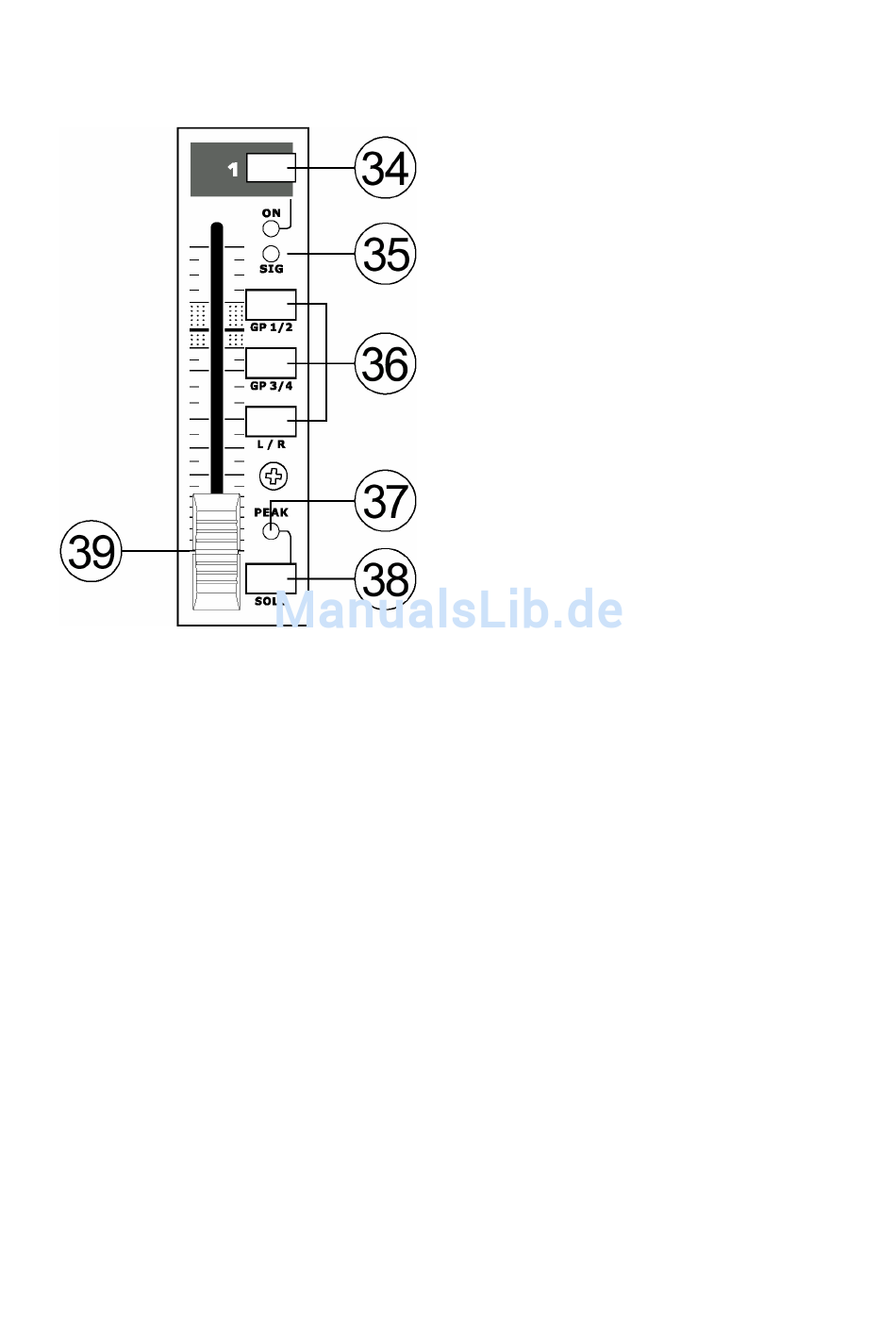

37. PEAK
ANZEIGE
Diese rote LED leuchtet auf, wenn ein zu
hoher Signalpegel am Kanal anliegt. Das
Signal wird an zwei
abgegriffen, zum
Hochpassfilter, zum
Klangregelung. Die
ungefähr 6 dB vor dem tatsächlichen Clipping
des Kanals, was
Verzerrungen führen würde. Sie ist jedoch
nicht von der Stellung des Kanal Faders (#39),
also der endgültigen
Mischung, abhängig!
In der Regel sollte der Eingangspegel mit dem
GAIN Regler (#25) so eingestellt werden, dass
diese LED nur bei den lautesten Stellen
gelegentlich, d.h. sehr kurzzeitig, aufleuchtet.
Wenn sie fast durchgehend leuchtet, muss der
Eingangspegel mit dem GAIN Regler ein wenig
niedriger eingestellt werden. Damit erhält man
den besten Signal-Rauschabstand und den
größtmöglichen Dynamikumfang.
Bedenken Sie, dass eine Veränderung in der
Klangregelung auch den internen Pegel ändert
– wenn Sie z.B. sehr viele Bässe anheben,
kann es passieren, dass die Peak Anzeige
aufleuchtet, obwohl der Gain Regler relativ
niedrig eingestellt ist.
PHONIC CORPORATION – Bedienungsanleitung HELIX BOARD 24 FIREWIRE MKII
(SPITZENPEGEL)
Stellen im Kanal
einen hinter dem
anderen nach der
Peak LED leuchtet
zu unerwünschten
Lautstärke in der
Außerdem muss man wissen, dass die PEAK
Anzeige sehr schnell reagiert. Gerade bei
Signalen, die sehr perkussiv sind (Snare Drum,
Hi Hat, etc.), leuchtet die PEAK Anzeige u. U.
schon sehr frühzeitig
Durchschnittspegel noch relativ niedrig ist, und
ohne dass irgendwelche Verzerrungen zu
hören wären. Das liegt in der Natur dieser
Signale – sie haben ein kurzzeitiges Maximum
(die sog. „Transiente"), während der darauf
folgende Ausklang
Pegel hat. Bei diesen Signalen ist es nicht so
problematisch, wenn die PEAK Anzeige öfters
mal aufleuchtet.
Anders ist das jedoch bei flächigen Klängen
wie z.B. Keyboard Akkorden, oder auch
Gesang. Wenn bei solchem Klangmaterial die
PEAK Anzeige aufleuchtet, hört man in der
Regel auch schon die Verzerrung.
Die PEAK LED ist mit einer Doppelfunktion
versehen. Normalerweise arbeitet sie so wie
gerade beschrieben. Wird jedoch die SOLO
Taste (#38) gedrückt, leuchtet sie permanent
rot auf (dann kann man ja den Pegel in der
komfortablen, 12-stelligen Pegelanzeige in der
Summe ablesen – siehe #58).
38. SOLO
Dies ist einer der wichtigsten Schalter im
Mischpult – deshalb sitzt er auch sinnigerweise
ganz unten, so dass man ihn sofort ohne
Suchen findet, und auch nicht zufällig mit dem
ON Schalter (#34) verwechseln kann!
Mit Betätigen des SOLO Schalters wird das
entsprechende Kanalsignal in die CONTROL
ROOM / PHONES Sektion (#49 und #51)
geleitet, um es
Kontrollmonitoren (#8) oder dem Kopfhörer
(#20) überprüfen zu können. Gleichzeitig
erscheint das Signal in der Pegelanzeige
(#58).
Zur Kontrolle leuchtet die rote PEAK LED (#37)
oberhalb des Schalters konstant auf.
Nicht nur das: Ebenfalls leuchtet neben der
Pegelanzeige die SOLO LED (#50) auf, um
Ihnen mitzuteilen, dass irgendwo im Kanal eine
SOLO Taste gedrückt ist.
Die Solo Funktion kann global zwischen pre
Fader und post Fader umgeschaltet werden,
abhängig von der Stellung des Schalters PRE /
POST (#50) in der Summen Sektion. In der
Stellung PRE wird das Signal hinter der
Klangregelung, jedoch vor dem Kanalfader
abgegriffen, ist also unabhängig von der
Stellung des Kanal Faders, in der Stellung
auf, obwohl der
nur durchschnittlichen
von dort in den
