An diese dreipolige
Klinkenbuchse werden
niederohmigem Linienpegel angeschlossen,
also mit Ausnahme von Mikrofonen, Geräte
wie Keyboards, elektronische Drums, CD
Spieler, andere Mixer, usw.
Es können
unsymmetrische Signale verarbeitet werden.
Wenn Sie einen unsymmetrischen (also meist
zweipoligen) 6,3
verwenden, wandelt der Line Eingang das
Signal, das am Ring anliegt, automatisch in
Masse um. Der Ring muss mit Masse
verbunden sein,
unsymmetrisch ist.
Lesen Sie bitte unbedingt die Hintergrundinformationen,
die Ihnen das Kapitel „Symmetrisch und Unsymmetrisch"
liefert.
Mikrofon- und Line Eingänge sollten nicht
gleichzeitig belegt werden, sonst kommt es zu
Beeinträchtigungen
Rückkopplungen, da sie sich den Schaltkreis
des Vorverstärkers teilen (aber nicht die
Phantomspeisung) – also entweder nur das
Mikrofon anschließen oder ein Line Pegel
Gerät.
3. INS = INSERT
Für jeden der Monokanäle gibt es je einen
unsymmetrischen Einschleifpunkt, der den
Signalweg im Kanaleingang unterbricht. Dort
wird das vorverstärkte Eingangssignal aus
dem Mixer herausgeführt, nach Belieben in
einem externen Gerät bearbeitet, und wieder
dem Mixer an gleicher Stelle zugeführt. Der
Einschleifpunkt ist
dreipolige 6,3 mm Klinkenbuchse, d.h. das
Signal bleibt unberührt, solange diese Buchse
nicht belegt ist. Wird
eingesteckt, wird das Signal zwischen dem
Hochpassfilter und
unterbrochen. Das Signal, das aus dem Mixer
herausgeführt wird, liegt an der Spitze des
Steckers an, das zurückgeführte Signal liegt
am Ring des Steckers an.
Der Einschleifpunkt
Anschluss von Kompressoren, Noise Gates,
Limitern (z.B. PHONIC PCL3200, A6500,
T8200), Effektgeräten (z.B. PHONIC DFX256,
I7300) und anderen Klangprozessoren, um die
Tonqualität des Signals zu bearbeiten (z.B.
grafische Equalizer wie PHONIC A6600 etc.).
Der Insert Punkt
schaltungstechnisch hinter dem GAIN Regler
(#25), aber vor dem LOW CUT (#26), EQ (#27
~ #29), etc.
PHONIC CORPORATION – Bedienungsanleitung HELIX BOARD 24 FIREWIRE MKII
6,3 mm TRS
Geräte mit
symmetrische oder
mm Klinkenstecker
wenn das Signal
der Signale und
eine normalisierte,
hier eine Klinke
der Klangregelung
dient dem seriellen
befindet sich
Tipp: Wenn Sie ein externes Gerät über den
Insert verkabeln, und Sie haben dann kein
Signal mehr im Kanal, sind schlicht Eingang
und Ausgang vertauscht. Das hat nichts mit
„falsch" oder „verkehrt" zu tun, sondern einfach
mit der Tatsache,
Herstellern der Send auf der Spitze des
dreipoligen Steckers liegt, bei anderen auf dem
Ring. Einfach Eingang und Ausgang tauschen,
und das Signal ist wieder da (beschriften Sie
am besten Ihre Kabel eindeutig).

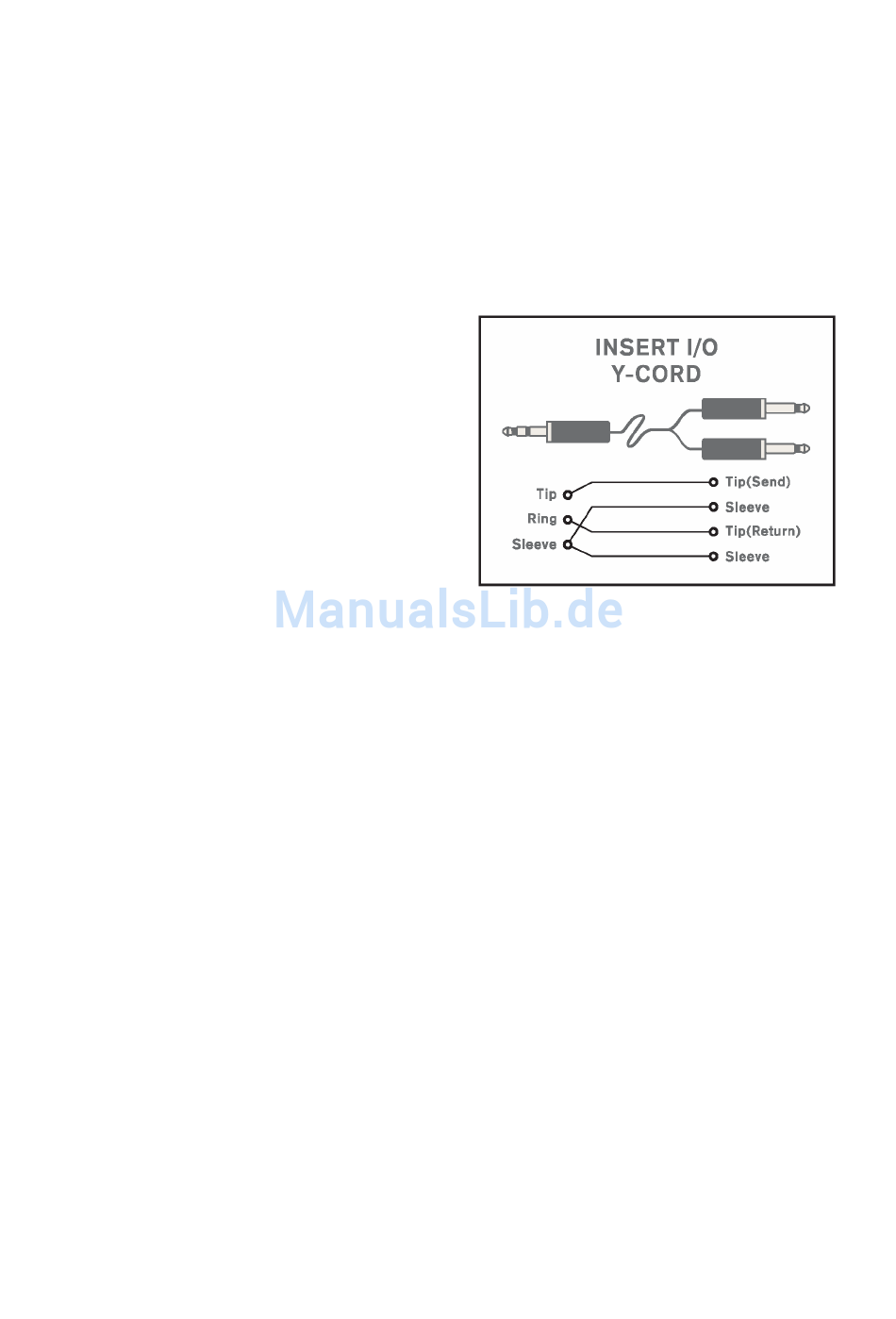

Zur Belegung von Insert Kabeln siehe auch
„TYPISCHE KABELVERBINDUNGEN".

4. DIRECT OUTS

Die Monokanäle 1 – 8 verfügen je über einen
Direktausgang. Das unsymmetrische Signal
wird hinter dem Fader abgenommen, also am
Ende des Kanalzuges inklusive Hochpassfilter
und Klangregelung. In der Regel werden hier
die Eingänge einer
Maschine angeschlossen (wenn Sie eben nicht
die FireWire Schnittstelle verwenden). Sie
können aber auch für jeden anderen Zweck
verwendet werden, z.B. ein Triggersignal für
die Lichtanlage (oft nimmt man das Bass Drum
oder Snare Drum Signal).
Praxistipp: Wenn Sie genügend Kanäle frei
haben, und Sie möchten beispielsweise die
Gesangskanäle für
einstellen als für die Frontbeschallung (etwa
ohne Kompressor),
Gesangsmikrofon im ersten Kanal für die
Speisung der Monitorwege verwenden (pre
Fader). Sie schieben dennoch den Kanal
Fader auf 0 dB, machen aber kein Routing.
Den Direktausgang dieses Kanals verbinden
Sie mit einem Line Eingang eines anderen
Kanals. Diesen verwenden Sie dann für die
Frontbeschallung, und können dort etwa einen
Kompressor einschleifen (der im Monitorweg
zu Rückkopplungsproblemen führen könnte).
EXKURS: SPLIT MONITORING
dass bei manchen
Mehrspuraufnahme
den Monitor anders
können Sie das
