ASSIGN TO AUX 1
Drücken Sie diesen Schalter, wenn die
FireWire Rückführung in dem Ausspielweg
AUX SEND 1 zu hören sein soll.
Diese Funktion macht Sinn, weil AUX 1 als
pre-Fader Signal oft
eingesetzt wird. Wenn Sie dem Künstler in
einer Overdub
Kopfhörermischung mit
werden Sie froh sein, wenn Sie das Signal aus
dem Rechner direkt in diesen Monitorweg
senden können.

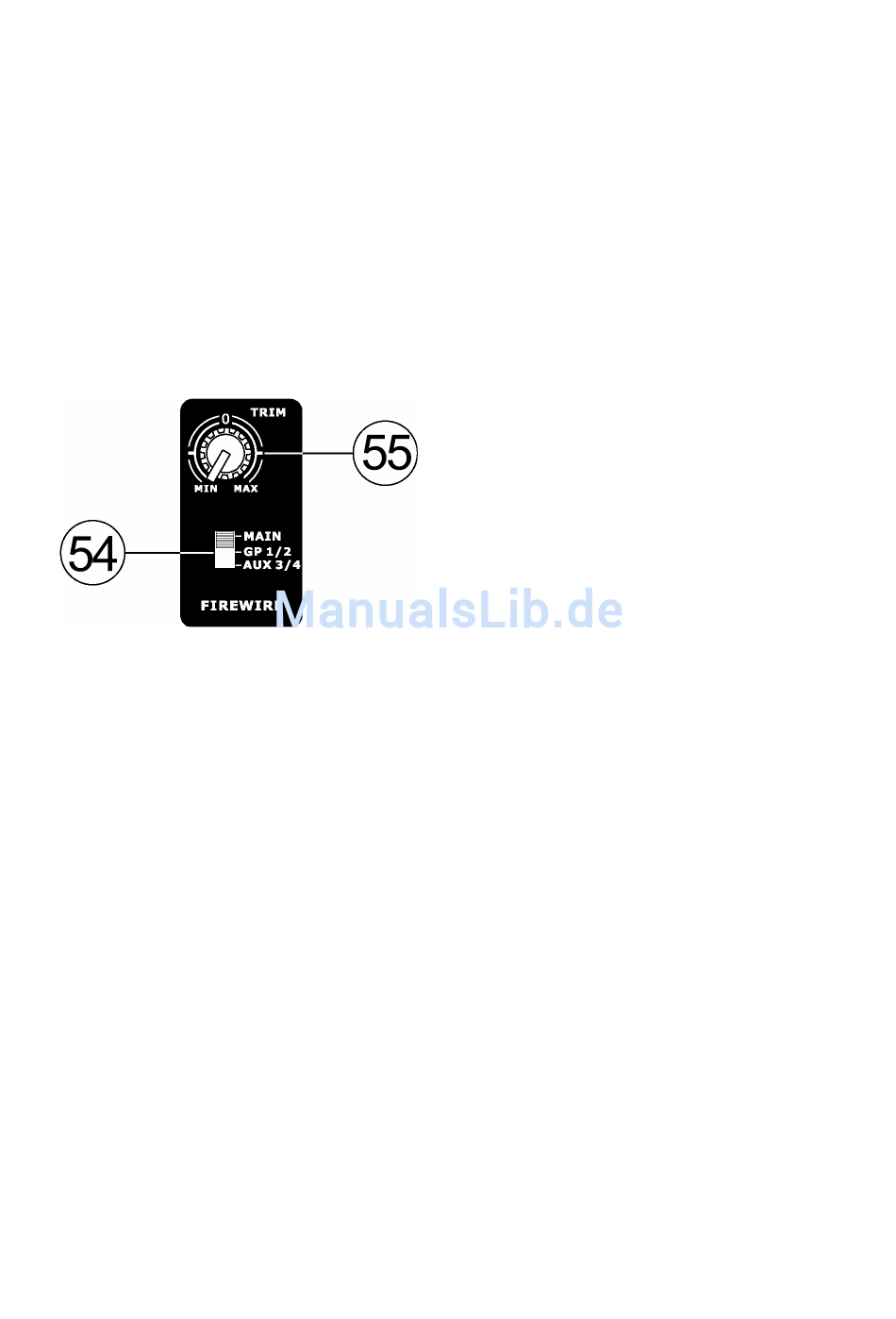

54. MAIN - GP 1/2 - AUX 3/4
Dieser Dreifach-Wahlschalter bestimmt die
Signalquelle, mit der die A/D Wandler 17 und
18 in der FireWire Schnittstelle gespeist
werden.
In der obersten Position
Summensignale L/R
Schnittstelle und damit zum Rechner (so wie
beim Vorgängermodell
FireWire). Die Signale werden hinter den MAIN
INSERTS (#13), jedoch vor dem MAIN FADER
(#60) abgegriffen.
In der mittleren Position gelangen die Signale
der Gruppen 1 und 2 in die FireWire
Schnittstelle und damit zum Rechner. Die
Signale werden noch vor den Gruppenfadern
(#59) abgegriffen.
In der unteren Position gelangen die Signale
der AUX Sammelschienen 3 und 4 in die
FireWire Schnittstelle und damit zum Rechner.
Auch hier werden die Signale noch vor den
Summenreglern (#48) angezapft.
Erst dieser neuartige FireWire Wahlschalter
nutzt die insgesamt 18 A/D Wandler im Pult
richtig aus. Wurde beim Vorgängermodell
lediglich die Summenschiene als Signalquelle
herangezogen (was
Anwendung findet), kann man nun z.B. das
Signal, das an AUX RETURN 4 (#44) anliegt,
mit den Routingschaltern #45 gezielt auf die
Gruppe 1/2 routen. Werden die Gruppen 1 und
PHONIC CORPORATION – Bedienungsanleitung HELIX BOARD 24 FIREWIRE MKII
für Monitorzwecke
Situation eine
AUX 1 machen,
gelangen die
in die FireWire
Helix Board 24
durchaus seine
2 nur mit diesem Signal beschickt, hat man
dadurch zwei weitere
gewonnen, die in der FireWire Schnittstelle
gewandelt werden.
Die untere Schalterstellung AUX 3/4 kommt
vor allem dann zum Einsatz, wenn man beim
Live Gig als externe Effektprozessoren keine
19" Geräte mehr verwendet, sondern sämtliche
Effekte mit Plug-Ins im mitgeführten Notebook
realisiert. Hier werden also die Ausspielwege 3
und 4 schon im Pult gewandelt und per
FireWire zum Rechner geschickt. Sämtliche
dort erstellten Effekte gelangen über die
FireWire Rückführung zurück ins Mischpult
und können mit dem Routingschalter ASSIGN
TO MAIN (#53) direkt auf die Summe geroutet
werden – alle Effekte bleiben auf der digitalen
Ebene, es werden keine weiteren D/A Wandler
mehr dazwischen geschaltet.
55. TRIM
Dieser Drehregler bestimmt die Lautstärke der
beiden Signale, die zu den A/D Wandlern 17
und 18 in der FireWire Schnittstelle gelangen.
Die unter #54 zum FireWire Wahlschalter
erläuterten Angaben machen klar, dass die
dort angezapften Signale vor den jeweiligen
Summenreglern entnommen
Lautstärke, mit denen die Wandler 17 und 18
angesteuert werden, wird nun mit diesem
TRIM Regler bestimmt. Auch hier besteht die
Möglichkeit, jenseits der „Unity Gain" Stellung
(12-Uhr Position) das Signal noch kräftig
anzuheben.
Technisch gesehen handelt es sich um ein
Tandempotentiometer,
gleichzeitig regelt.
56. +48V
Eingangskanäle
werden. Die
das beide Kanäle
