Wenn diese rote LED leuchtet, ist die globale
+48V Phantomspeisung mit dem Schalter auf
der Stirnseite (#, siehe dort) eingeschaltet.
57. POWER
Sie haben es vielleicht schon herausgefunden:
Diese blaue Kontroll LED leuchtet, wenn der
Mixer mit dem Netzschalter (#21) eingeschaltet
wird. Wenn der Schalter gedrückt ist und die
LED
nicht
leuchtet,
Netzkabel herausgezogen, oder die Sicherung
ist durchgebrannt.

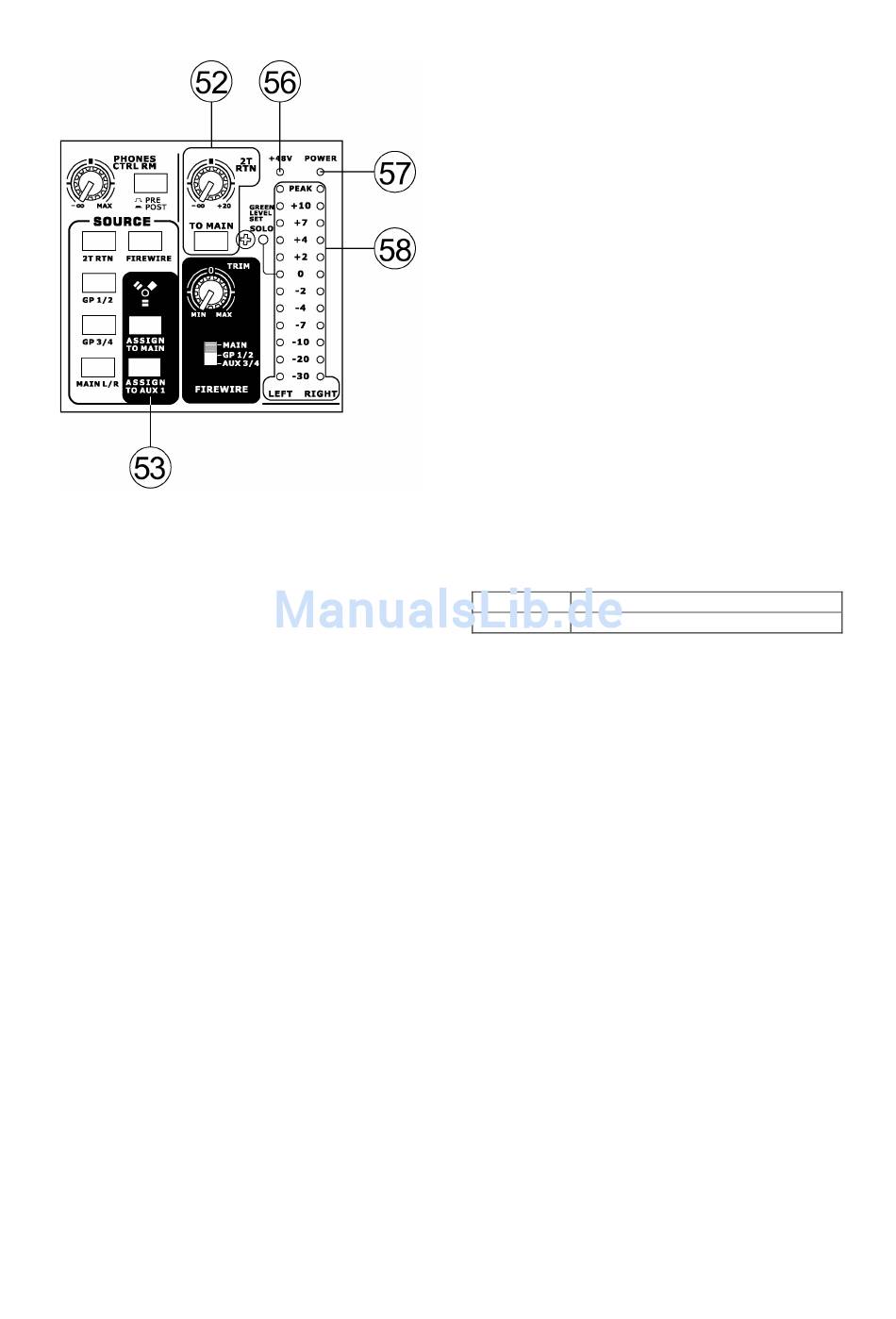

58. PEGELANZEIGEN
Diese beiden 12-stelligen LED Ketten sind die
Pegelanzeigen für den linken und rechten
Kanal
des
Mixers.
erstreckt sich von –30 dB bis +10 dB sowie
einer Peak LED pro Kanal.
Die LED Ketten sitzen schaltungstechnisch in
der Control Room Sektion, und zwar vor dem
Lautstärkeregler PHONES / CONTROL ROOM
(#49)), sind also nicht abhängig von dessen
Stellung. Welcher Pegel angezeigt wird, hängt
davon ab, ob irgendwo im Pult eine SOLO
Taste oder ein Schalter in der SOURCE
Sektion (#51) gedrückt ist.
Sie erkennen dies sehr schnell, da sich neben
den LED Ketten eine LED befindet, die mit
SOLO gekennzeichnet ist. Sie leuchtet auf,
sobald irgendwo im Pult eine SOLO Taste
gedrückt ist. Dabei leuchtet sie grün, wenn die
globale SOLO Funktion PRE geschaltet ist,
und sie leuchtet rot, wenn sie POST geschaltet
ist.
PHONIC CORPORATION – Bedienungsanleitung HELIX BOARD 24 FIREWIRE MKII
hat
irgendwer
das
Der
Anzeigebereich
Sie ist also auch entscheidend dafür, wie hoch
der Pegel in der Anzeige zu sehen ist. Bei
einem PRE Fader Signal hat der jeweilige
Lautstärkeregler keinen Einfluss auf den
Pegel, es wird also der Pegel am jeweiligen
Eingang angezeigt. Bei einem POST Fader
Signal ist die Stärke des Signals sehr wohl
vom jeweiligen Lautstärkeregler abhängig,
demnach auch der angezeigte Pegel in der
LED Kette!
Außerdem ist die Stärke des angezeigten
Pegels davon abhängig, ob nur ein Signal oder
mehrere überprüft werden. Vergewissern Sie
sich also sorgfältig, ob Sie wirklich nur ein
Signal abhören / optisch überprüfen – schnell
hat man hier Fehler gemacht, weil eine SOLO
Taste vergessen wurde heraus zu nehmen.
Leuchtet die SOLO Taste nicht auf, sehen Sie
in der Pegelanzeige entweder gar nichts - oder
eben eines der Quellsignale aus der SOURCE
Sektion (#51) (inkl. der Möglichkeit, AUX
RETURN 4 in die Abhörsektion zu routen,
#46).
Daraus ergibt sich folgende Priorität:
hoch
SOLO
niedrig
SOURCE
Sie erhalten ein sauberes, verzerrungsfreies
Eingangssignal, wenn sich im Durchschnitt der
Pegel um die „0" Marke bewegt. Die Anzeige
„0" entspricht einem Ausgangspegel von +4
dBu bei symmetrischer Kabelführung (= 0.
775 Volt). Dies hat sich als internationaler
Standard durchgesetzt. Ein Mischpult, das nur
einen semiprofessionellen Pegel von –10 dBV
an die Ausgänge abgibt, zeigt genau bei dem
Pegel ebenfalls „0" in dessen Pegelanzeige an.
Das HELIX BOARD 24 FIREWIRE MKII gehört
jedoch in die Klasse der professionellen Pulte
– „0" in der Anzeige entspricht wie gesagt
einem Pegel von +4 dBu.
Dieser optimale Pegelbereich wird mit 3 gelben
LED dargestellt (-2, 0, +2). Gelegentliches
Aufleuchten der +4 oder +7 Marke ist nicht
bedenklich, sofern das nachfolgende Gerät
diesen zusätzlichen Pegel verträgt. Auch bei
der Signalführung innerhalb des Mixers sollten
Sie immer wieder diesen Optimalzustand des
„0 dB" Betriebspegels erreichen. Auf diese
Weise
erhalten
Signal/Rauschabstand.
Sie sollten darauf achten, dass die oberste,
rote
LED
der
Pegelanzeige
gekennzeichnet) möglichst nicht aufleuchtet.
Wenn sie aufleuchtet, ist der Pegel etwa 1,5
dB unterhalb der Clipping Grenze, ab derer
Sie
den
besten
(mit
PEAK
33
