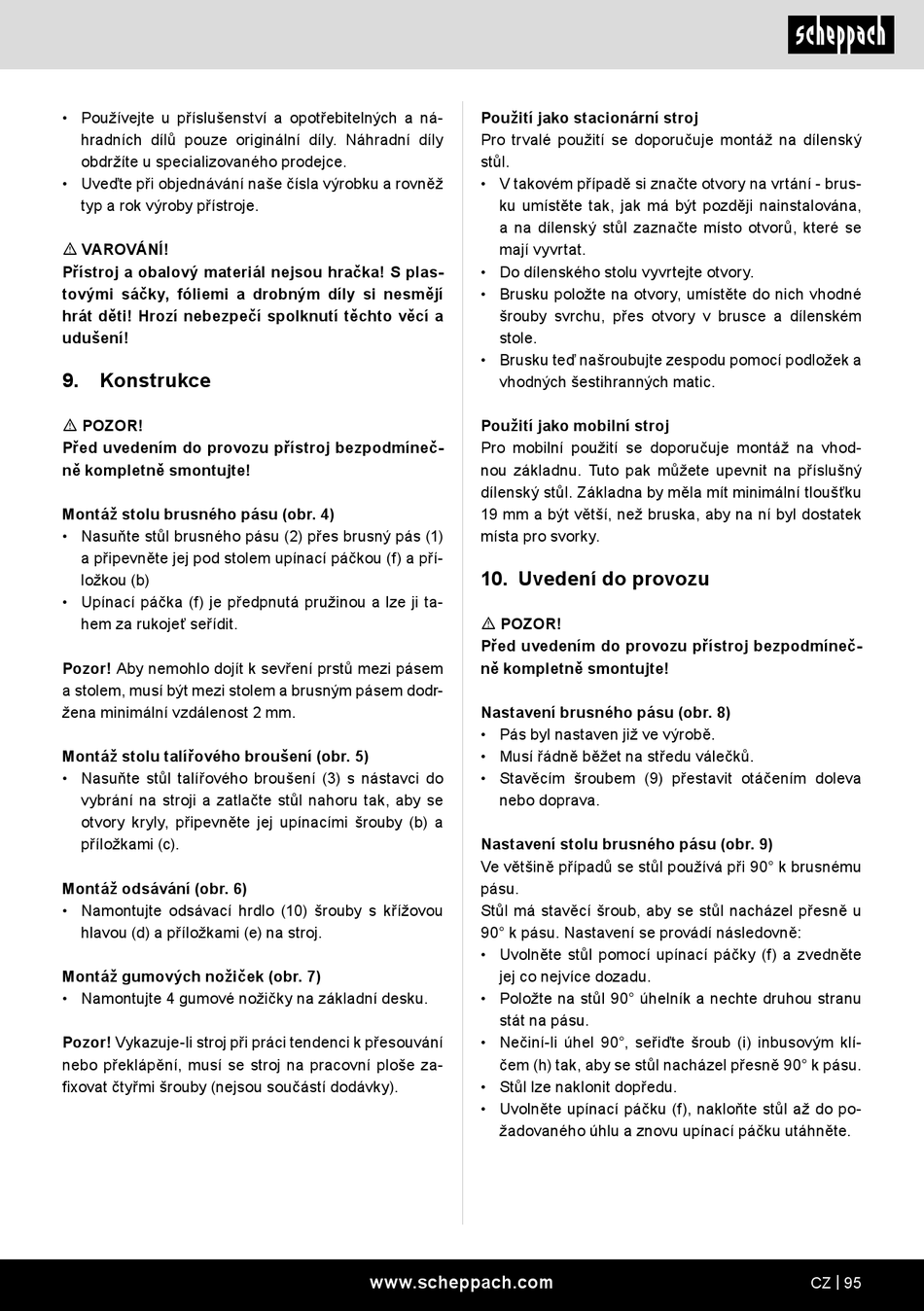

• Používejte u příslušenství a opotřebitelných a ná-
hradních dílů pouze originální díly. Náhradní díly
obdržíte u specializovaného prodejce.
• Uveďte při objednávání naše čísla výrobku a rovněž
typ a rok výroby přístroje.
m VAROVÁNÍ!
Přístroj a obalový materiál nejsou hračka! S plas-
tovými sáčky, fóliemi a drobným díly si nesmějí
hrát děti! Hrozí nebezpečí spolknutí těchto věcí a
udušení!
9. Konstrukce
m POZOR!
Před uvedením do provozu přístroj bezpodmíneč-
ně kompletně smontujte!
Montáž stolu brusného pásu (obr. 4)
• Nasuňte stůl brusného pásu (2) přes brusný pás (1)
a připevněte jej pod stolem upínací páčkou (f) a pří-
ložkou (b)
• Upínací páčka (f) je předpnutá pružinou a lze ji ta-
hem za rukojeť seřídit.
Pozor! Aby nemohlo dojít k sevření prstů mezi pásem
a stolem, musí být mezi stolem a brusným pásem dodr-
žena minimální vzdálenost 2 mm.
Montáž stolu talířového broušení (obr. 5)
• Nasuňte stůl talířového broušení (3) s nástavci do
vybrání na stroji a zatlačte stůl nahoru tak, aby se
otvory kryly, připevněte jej upínacími šrouby (b) a
příložkami (c).
Montáž odsávání (obr. 6)
• Namontujte odsávací hrdlo (10) šrouby s křížovou
hlavou (d) a příložkami (e) na stroj.
Montáž gumových nožiček (obr. 7)
• Namontujte 4 gumové nožičky na základní desku.
Pozor! Vykazuje-li stroj při práci tendenci k přesouvání
nebo překlápění, musí se stroj na pracovní ploše za-
fixovat čtyřmi šrouby (nejsou součástí dodávky).
Použití jako stacionární stroj
Pro trvalé použití se doporučuje montáž na dílenský
stůl.
• V takovém případě si značte otvory na vrtání - brus-
ku umístěte tak, jak má být později nainstalována,
a na dílenský stůl zaznačte místo otvorů, které se
mají vyvrtat.
• Do dílenského stolu vyvrtejte otvory.
• Brusku položte na otvory, umístěte do nich vhodné
šrouby svrchu, přes otvory v brusce a dílenském
stole.
• Brusku teď našroubujte zespodu pomocí podložek a
vhodných šestihranných matic.
Použití jako mobilní stroj
Pro mobilní použití se doporučuje montáž na vhod-
nou základnu. Tuto pak můžete upevnit na příslušný
dílenský stůl. Základna by měla mít minimální tloušťku
19 mm a být větší, než bruska, aby na ní byl dostatek
místa pro svorky.
10. Uvedení do provozu
m POZOR!
Před uvedením do provozu přístroj bezpodmíneč-
ně kompletně smontujte!
Nastavení brusného pásu (obr. 8)
• Pás byl nastaven již ve výrobě.
• Musí řádně běžet na středu válečků.
• Stavěcím šroubem (9) přestavit otáčením doleva
nebo doprava.
Nastavení stolu brusného pásu (obr. 9)
Ve většině případů se stůl používá při 90° k brusnému
pásu.
Stůl má stavěcí šroub, aby se stůl nacházel přesně u
90° k pásu. Nastavení se provádí následovně:
• Uvolněte stůl pomocí upínací páčky (f) a zvedněte
jej co nejvíce dozadu.
• Položte na stůl 90° úhelník a nechte druhou stranu
stát na pásu.
• Nečiní-li úhel 90°, seřiďte šroub (i) inbusovým klí-
čem (h) tak, aby se stůl nacházel přesně 90° k pásu.
• Stůl lze naklonit dopředu.
• Uvolněte upínací páčku (f), nakloňte stůl až do po-
žadovaného úhlu a znovu upínací páčku utáhněte.
