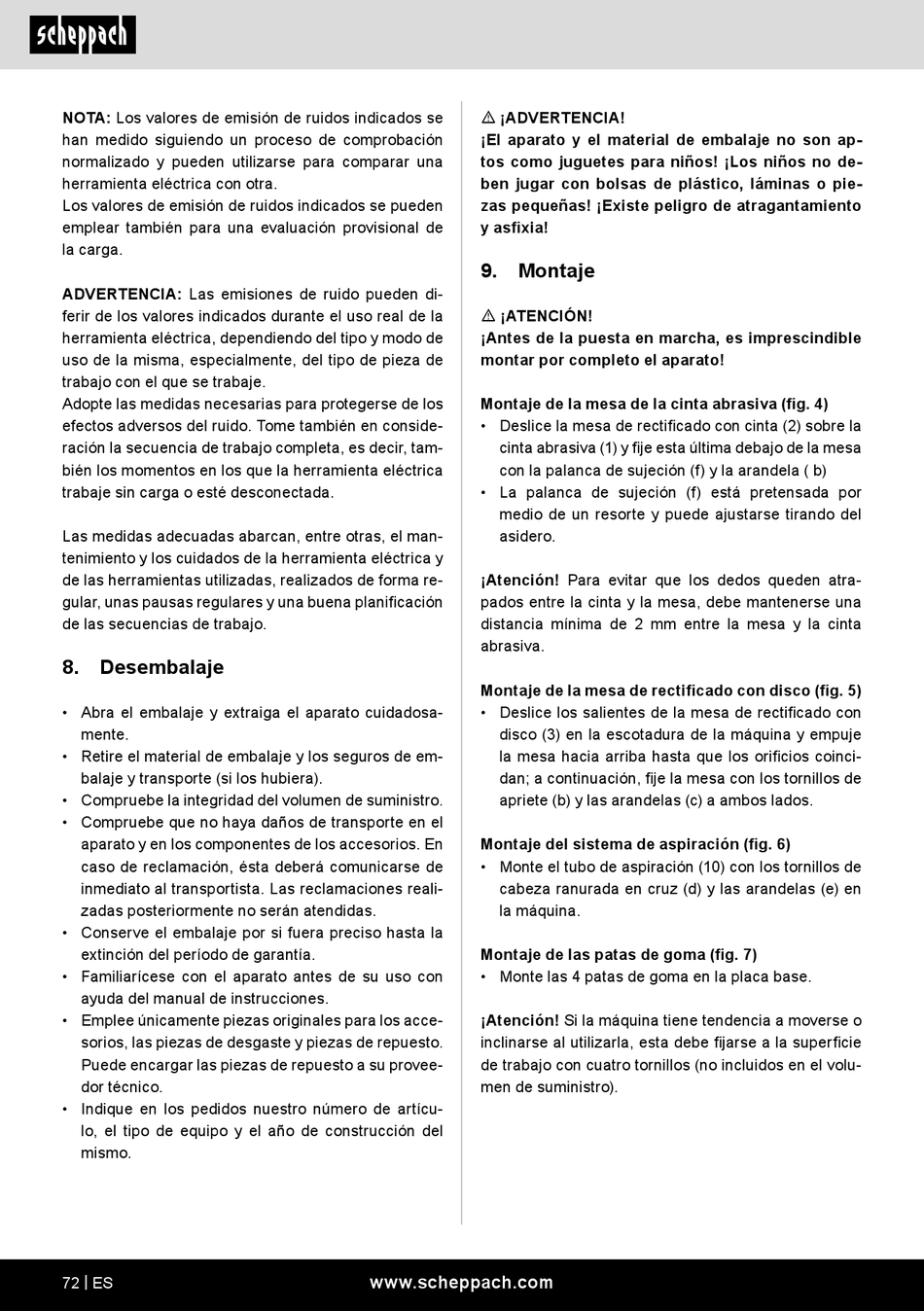

Scheppach BTS700 Original Bedienungsanleitung Seite 72

NOTA: Los valores de emisión de ruidos indicados se
han medido siguiendo un proceso de comprobación
normalizado y pueden utilizarse para comparar una
herramienta eléctrica con otra.
Los valores de emisión de ruidos indicados se pueden
emplear también para una evaluación provisional de
la carga.
ADVERTENCIA: Las emisiones de ruido pueden di-
ferir de los valores indicados durante el uso real de la
herramienta eléctrica, dependiendo del tipo y modo de
uso de la misma, especialmente, del tipo de pieza de
trabajo con el que se trabaje.
Adopte las medidas necesarias para protegerse de los
efectos adversos del ruido. Tome también en conside-
ración la secuencia de trabajo completa, es decir, tam-
bién los momentos en los que la herramienta eléctrica
trabaje sin carga o esté desconectada.
Las medidas adecuadas abarcan, entre otras, el man-
tenimiento y los cuidados de la herramienta eléctrica y
de las herramientas utilizadas, realizados de forma re-
gular, unas pausas regulares y una buena planificación
de las secuencias de trabajo.
8. Desembalaje
• Abra el embalaje y extraiga el aparato cuidadosa-
mente.
• Retire el material de embalaje y los seguros de em-
balaje y transporte (si los hubiera).
• Compruebe la integridad del volumen de suministro.
• Compruebe que no haya daños de transporte en el
aparato y en los componentes de los accesorios. En
caso de reclamación, ésta deberá comunicarse de
inmediato al transportista. Las reclamaciones reali-
zadas posteriormente no serán atendidas.
• Conserve el embalaje por si fuera preciso hasta la
extinción del período de garantía.
• Familiarícese con el aparato antes de su uso con
ayuda del manual de instrucciones.
• Emplee únicamente piezas originales para los acce-
sorios, las piezas de desgaste y piezas de repuesto.
Puede encargar las piezas de repuesto a su provee-
dor técnico.
• Indique en los pedidos nuestro número de artícu-
lo, el tipo de equipo y el año de construcción del
mismo.
72 | ES
m ¡ADVERTENCIA!
¡El aparato y el material de embalaje no son ap-
tos como juguetes para niños! ¡Los niños no de-
ben jugar con bolsas de plástico, láminas o pie-
zas pequeñas! ¡Existe peligro de atragantamiento
y asfixia!
9. Montaje
m ¡ATENCIÓN!
¡Antes de la puesta en marcha, es imprescindible
montar por completo el aparato!
Montaje de la mesa de la cinta abrasiva (fig. 4)
• Deslice la mesa de rectificado con cinta (2) sobre la
cinta abrasiva (1) y fije esta última debajo de la mesa
con la palanca de sujeción (f) y la arandela ( b)
• La palanca de sujeción (f) está pretensada por
medio de un resorte y puede ajustarse tirando del
asidero.
¡Atención! Para evitar que los dedos queden atra-
pados entre la cinta y la mesa, debe mantenerse una
distancia mínima de 2 mm entre la mesa y la cinta
abrasiva.
Montaje de la mesa de rectificado con disco (fig. 5)
• Deslice los salientes de la mesa de rectificado con
disco (3) en la escotadura de la máquina y empuje
la mesa hacia arriba hasta que los orificios coinci-
dan; a continuación, fije la mesa con los tornillos de
apriete (b) y las arandelas (c) a ambos lados.
Montaje del sistema de aspiración (fig. 6)
• Monte el tubo de aspiración (10) con los tornillos de
cabeza ranurada en cruz (d) y las arandelas (e) en
la máquina.
Montaje de las patas de goma (fig. 7)
• Monte las 4 patas de goma en la placa base.
¡Atención! Si la máquina tiene tendencia a moverse o
inclinarse al utilizarla, esta debe fijarse a la superficie
de trabajo con cuatro tornillos (no incluidos en el volu-
men de suministro).
www.scheppach.com
