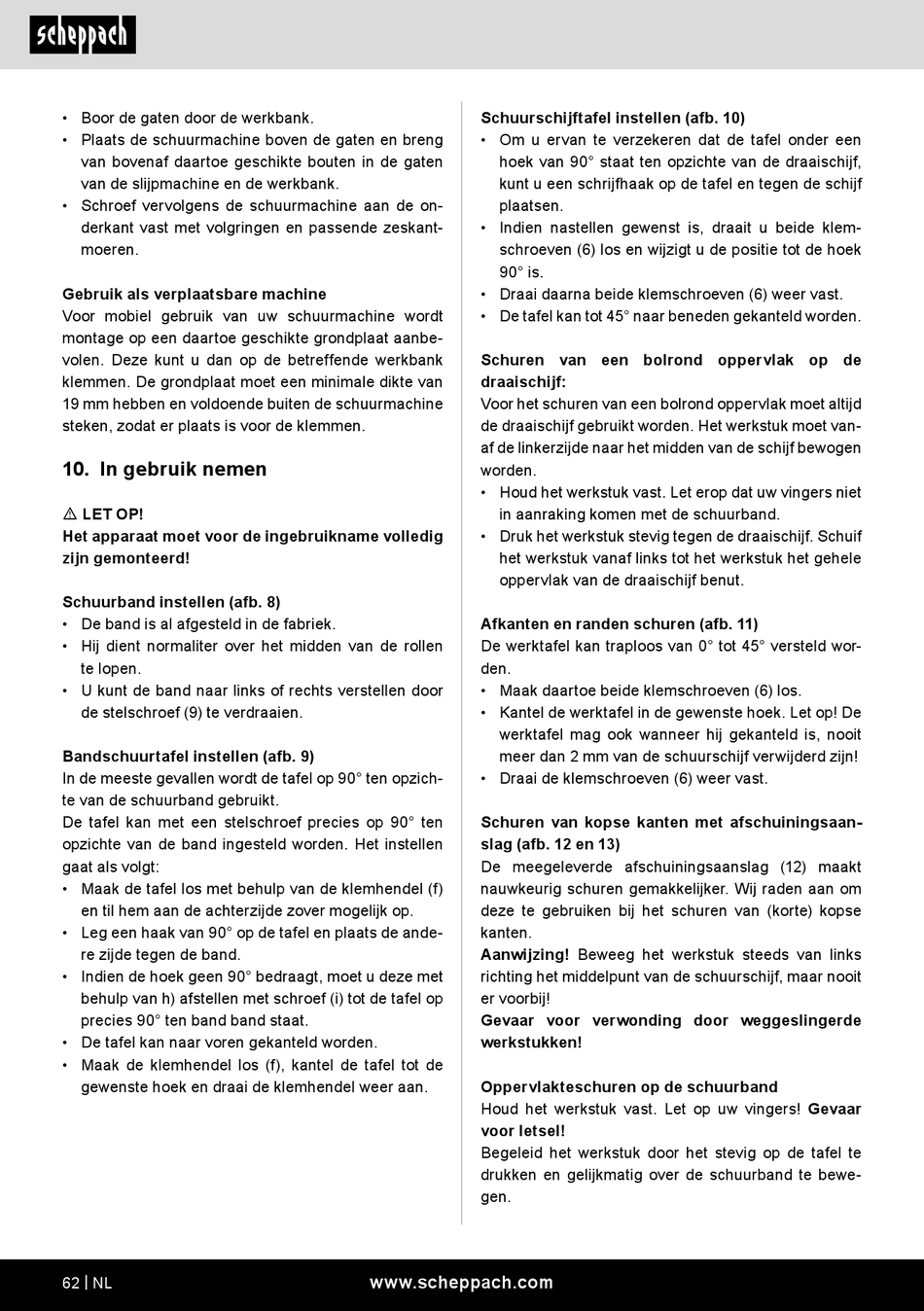

• Boor de gaten door de werkbank.
• Plaats de schuurmachine boven de gaten en breng
van bovenaf daartoe geschikte bouten in de gaten
van de slijpmachine en de werkbank.
• Schroef vervolgens de schuurmachine aan de on-
derkant vast met volgringen en passende zeskant-
moeren.
Gebruik als verplaatsbare machine
Voor mobiel gebruik van uw schuurmachine wordt
montage op een daartoe geschikte grondplaat aanbe-
volen. Deze kunt u dan op de betreffende werkbank
klemmen. De grondplaat moet een minimale dikte van
19 mm hebben en voldoende buiten de schuurmachine
steken, zodat er plaats is voor de klemmen.
10. In gebruik nemen
m LET OP!
Het apparaat moet voor de ingebruikname volledig
zijn gemonteerd!
Schuurband instellen (afb. 8)
• De band is al afgesteld in de fabriek.
• Hij dient normaliter over het midden van de rollen
te lopen.
• U kunt de band naar links of rechts verstellen door
de stelschroef (9) te verdraaien.
Bandschuurtafel instellen (afb. 9)
In de meeste gevallen wordt de tafel op 90° ten opzich-
te van de schuurband gebruikt.
De tafel kan met een stelschroef precies op 90° ten
opzichte van de band ingesteld worden. Het instellen
gaat als volgt:
• Maak de tafel los met behulp van de klemhendel (f)
en til hem aan de achterzijde zover mogelijk op.
• Leg een haak van 90° op de tafel en plaats de ande-
re zijde tegen de band.
• Indien de hoek geen 90° bedraagt, moet u deze met
behulp van h) afstellen met schroef (i) tot de tafel op
precies 90° ten band band staat.
• De tafel kan naar voren gekanteld worden.
• Maak de klemhendel los (f), kantel de tafel tot de
gewenste hoek en draai de klemhendel weer aan.
62 | NL
Schuurschijftafel instellen (afb. 10)
• Om u ervan te verzekeren dat de tafel onder een
hoek van 90° staat ten opzichte van de draaischijf,
kunt u een schrijfhaak op de tafel en tegen de schijf
plaatsen.
• Indien nastellen gewenst is, draait u beide klem-
schroeven (6) los en wijzigt u de positie tot de hoek
90° is.
• Draai daarna beide klemschroeven (6) weer vast.
• De tafel kan tot 45° naar beneden gekanteld worden.
Schuren van een bolrond oppervlak op de
draaischijf:
Voor het schuren van een bolrond oppervlak moet altijd
de draaischijf gebruikt worden. Het werkstuk moet van-
af de linkerzijde naar het midden van de schijf bewogen
worden.
• Houd het werkstuk vast. Let erop dat uw vingers niet
in aanraking komen met de schuurband.
• Druk het werkstuk stevig tegen de draaischijf. Schuif
het werkstuk vanaf links tot het werkstuk het gehele
oppervlak van de draaischijf benut.
Afkanten en randen schuren (afb. 11)
De werktafel kan traploos van 0° tot 45° versteld wor-
den.
• Maak daartoe beide klemschroeven (6) los.
• Kantel de werktafel in de gewenste hoek. Let op! De
werktafel mag ook wanneer hij gekanteld is, nooit
meer dan 2 mm van de schuurschijf verwijderd zijn!
• Draai de klemschroeven (6) weer vast.
Schuren van kopse kanten met afschuiningsaan-
slag (afb. 12 en 13)
De meegeleverde afschuiningsaanslag (12) maakt
nauwkeurig schuren gemakkelijker. Wij raden aan om
deze te gebruiken bij het schuren van (korte) kopse
kanten.
Aanwijzing! Beweeg het werkstuk steeds van links
richting het middelpunt van de schuurschijf, maar nooit
er voorbij!
Gevaar voor verwonding door weggeslingerde
werkstukken!
Oppervlakteschuren op de schuurband
Houd het werkstuk vast. Let op uw vingers! Gevaar
voor letsel!
Begeleid het werkstuk door het stevig op de tafel te
drukken en gelijkmatig over de schuurband te bewe-
gen.
