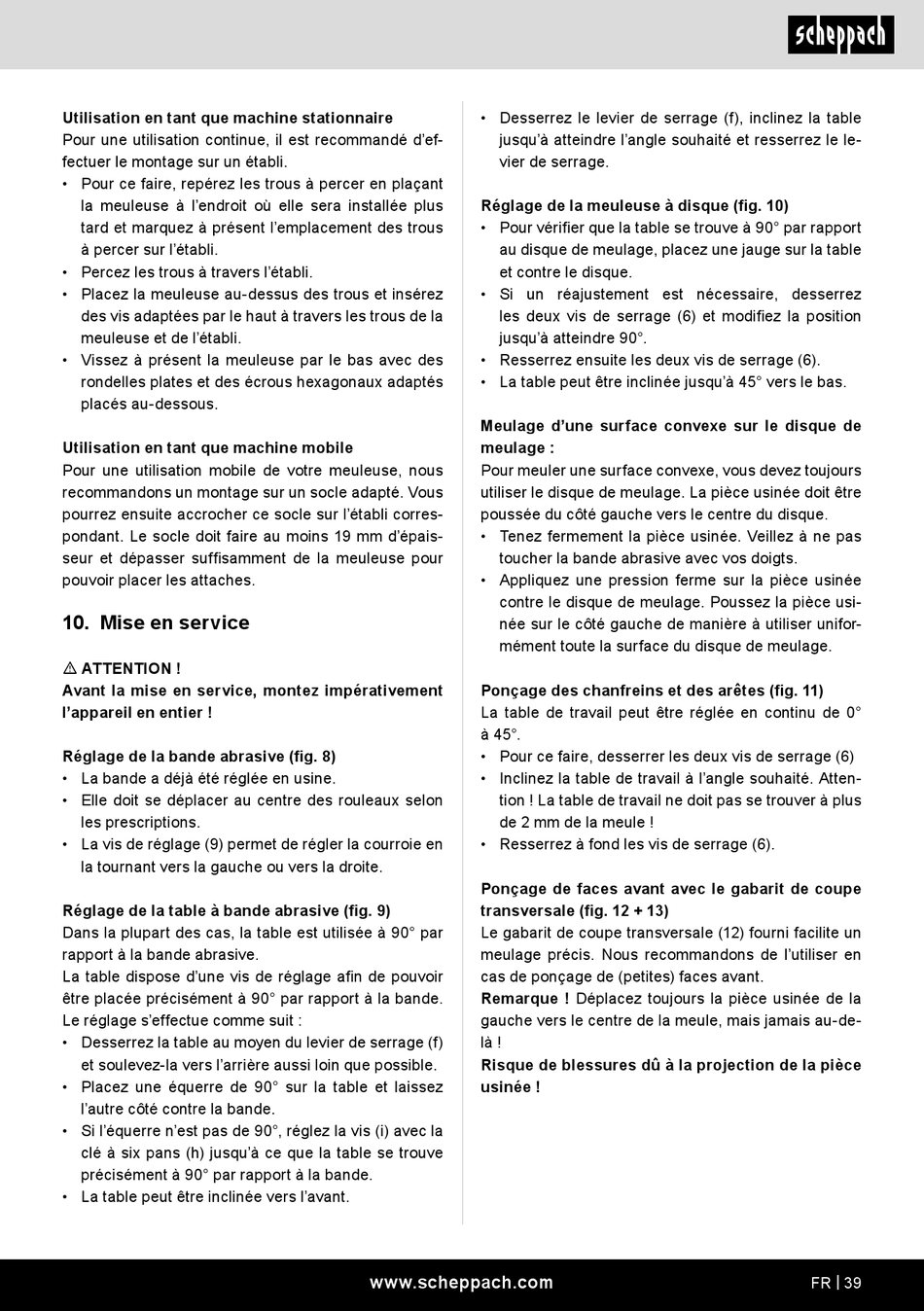

Utilisation en tant que machine stationnaire
Pour une utilisation continue, il est recommandé d'ef-
fectuer le montage sur un établi.
• Pour ce faire, repérez les trous à percer en plaçant
la meuleuse à l'endroit où elle sera installée plus
tard et marquez à présent l'emplacement des trous
à percer sur l'établi.
• Percez les trous à travers l'établi.
• Placez la meuleuse au-dessus des trous et insérez
des vis adaptées par le haut à travers les trous de la
meuleuse et de l'établi.
• Vissez à présent la meuleuse par le bas avec des
rondelles plates et des écrous hexagonaux adaptés
placés au-dessous.
Utilisation en tant que machine mobile
Pour une utilisation mobile de votre meuleuse, nous
recommandons un montage sur un socle adapté. Vous
pourrez ensuite accrocher ce socle sur l'établi corres-
pondant. Le socle doit faire au moins 19 mm d'épais-
seur et dépasser suffisamment de la meuleuse pour
pouvoir placer les attaches.
10. Mise en service
m ATTENTION !
Avant la mise en service, montez impérativement
l'appareil en entier !
Réglage de la bande abrasive (fig. 8)
• La bande a déjà été réglée en usine.
• Elle doit se déplacer au centre des rouleaux selon
les prescriptions.
• La vis de réglage (9) permet de régler la courroie en
la tournant vers la gauche ou vers la droite.
Réglage de la table à bande abrasive (fig. 9)
Dans la plupart des cas, la table est utilisée à 90° par
rapport à la bande abrasive.
La table dispose d'une vis de réglage afin de pouvoir
être placée précisément à 90° par rapport à la bande.
Le réglage s'effectue comme suit :
• Desserrez la table au moyen du levier de serrage (f)
et soulevez-la vers l'arrière aussi loin que possible.
• Placez une équerre de 90° sur la table et laissez
l'autre côté contre la bande.
• Si l'équerre n'est pas de 90°, réglez la vis (i) avec la
clé à six pans (h) jusqu'à ce que la table se trouve
précisément à 90° par rapport à la bande.
• La table peut être inclinée vers l'avant.
• Desserrez le levier de serrage (f), inclinez la table
jusqu'à atteindre l'angle souhaité et resserrez le le-
vier de serrage.
Réglage de la meuleuse à disque (fig. 10)
• Pour vérifier que la table se trouve à 90° par rapport
au disque de meulage, placez une jauge sur la table
et contre le disque.
• Si un réajustement est nécessaire, desserrez
les deux vis de serrage (6) et modifiez la position
jusqu'à atteindre 90°.
• Resserrez ensuite les deux vis de serrage (6).
• La table peut être inclinée jusqu'à 45° vers le bas.
Meulage d'une surface convexe sur le disque de
meulage :
Pour meuler une surface convexe, vous devez toujours
utiliser le disque de meulage. La pièce usinée doit être
poussée du côté gauche vers le centre du disque.
• Tenez fermement la pièce usinée. Veillez à ne pas
toucher la bande abrasive avec vos doigts.
• Appliquez une pression ferme sur la pièce usinée
contre le disque de meulage. Poussez la pièce usi-
née sur le côté gauche de manière à utiliser unifor-
mément toute la surface du disque de meulage.
Ponçage des chanfreins et des arêtes (fig. 11)
La table de travail peut être réglée en continu de 0°
à 45°.
• Pour ce faire, desserrer les deux vis de serrage (6)
• Inclinez la table de travail à l'angle souhaité. Atten-
tion ! La table de travail ne doit pas se trouver à plus
de 2 mm de la meule !
• Resserrez à fond les vis de serrage (6).
Ponçage de faces avant avec le gabarit de coupe
transversale (fig. 12 + 13)
Le gabarit de coupe transversale (12) fourni facilite un
meulage précis. Nous recommandons de l'utiliser en
cas de ponçage de (petites) faces avant.
Remarque ! Déplacez toujours la pièce usinée de la
gauche vers le centre de la meule, mais jamais au-de-
là !
Risque de blessures dû à la projection de la pièce
usinée !
