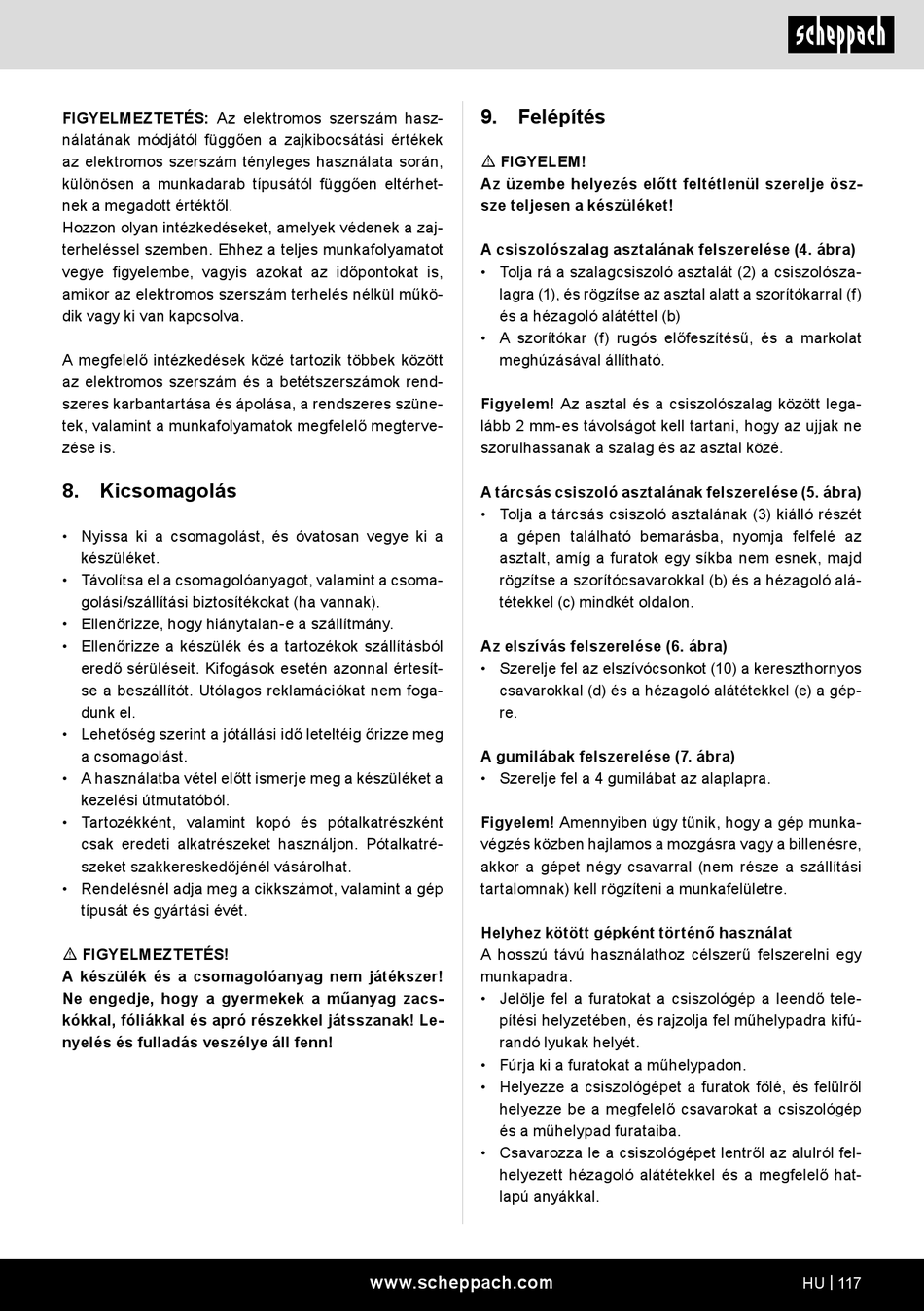

Scheppach BTS700 Original Bedienungsanleitung Seite 117

FIGYELMEZTETÉS: Az elektromos szerszám hasz-
nálatának módjától függően a zajkibocsátási értékek
az elektromos szerszám tényleges használata során,
különösen a munkadarab típusától függően eltérhet-
nek a megadott értéktől.
Hozzon olyan intézkedéseket, amelyek védenek a zaj-
terheléssel szemben. Ehhez a teljes munkafolyamatot
vegye figyelembe, vagyis azokat az időpontokat is,
amikor az elektromos szerszám terhelés nélkül műkö-
dik vagy ki van kapcsolva.
A megfelelő intézkedések közé tartozik többek között
az elektromos szerszám és a betétszerszámok rend-
szeres karbantartása és ápolása, a rendszeres szüne-
tek, valamint a munkafolyamatok megfelelő megterve-
zése is.
8. Kicsomagolás
• Nyissa ki a csomagolást, és óvatosan vegye ki a
készüléket.
• Távolítsa el a csomagolóanyagot, valamint a csoma-
golási/szállítási biztosítékokat (ha vannak).
• Ellenőrizze, hogy hiánytalan-e a szállítmány.
• Ellenőrizze a készülék és a tartozékok szállításból
eredő sérüléseit. Kifogások esetén azonnal értesít-
se a beszállítót. Utólagos reklamációkat nem foga-
dunk el.
• Lehetőség szerint a jótállási idő leteltéig őrizze meg
a csomagolást.
• A használatba vétel előtt ismerje meg a készüléket a
kezelési útmutatóból.
• Tartozékként, valamint kopó és pótalkatrészként
csak eredeti alkatrészeket használjon. Pótalkatré-
szeket szakkereskedőjénél vásárolhat.
• Rendelésnél adja meg a cikkszámot, valamint a gép
típusát és gyártási évét.
m FIGYELMEZTETÉS!
A készülék és a csomagolóanyag nem játékszer!
Ne engedje, hogy a gyermekek a műanyag zacs-
kókkal, fóliákkal és apró részekkel játsszanak! Le-
nyelés és fulladás veszélye áll fenn!
9. Felépítés
m FIGYELEM!
Az üzembe helyezés előtt feltétlenül szerelje ösz-
sze teljesen a készüléket!
A csiszolószalag asztalának felszerelése (4. ábra)
• Tolja rá a szalagcsiszoló asztalát (2) a csiszolósza-
lagra (1), és rögzítse az asztal alatt a szorítókarral (f)
és a hézagoló alátéttel (b)
• A szorítókar (f) rugós előfeszítésű, és a markolat
meghúzásával állítható.
Figyelem! Az asztal és a csiszolószalag között lega-
lább 2 mm-es távolságot kell tartani, hogy az ujjak ne
szorulhassanak a szalag és az asztal közé.
A tárcsás csiszoló asztalának felszerelése (5. ábra)
• Tolja a tárcsás csiszoló asztalának (3) kiálló részét
a gépen található bemarásba, nyomja felfelé az
asztalt, amíg a furatok egy síkba nem esnek, majd
rögzítse a szorítócsavarokkal (b) és a hézagoló alá-
tétekkel (c) mindkét oldalon.
Az elszívás felszerelése (6. ábra)
• Szerelje fel az elszívócsonkot (10) a kereszthornyos
csavarokkal (d) és a hézagoló alátétekkel (e) a gép-
re.
A gumilábak felszerelése (7. ábra)
• Szerelje fel a 4 gumilábat az alaplapra.
Figyelem! Amennyiben úgy tűnik, hogy a gép munka-
végzés közben hajlamos a mozgásra vagy a billenésre,
akkor a gépet négy csavarral (nem része a szállítási
tartalomnak) kell rögzíteni a munkafelületre.
Helyhez kötött gépként történő használat
A hosszú távú használathoz célszerű felszerelni egy
munkapadra.
• Jelölje fel a furatokat a csiszológép a leendő tele-
pítési helyzetében, és rajzolja fel műhelypadra kifú-
randó lyukak helyét.
• Fúrja ki a furatokat a műhelypadon.
• Helyezze a csiszológépet a furatok fölé, és felülről
helyezze be a megfelelő csavarokat a csiszológép
és a műhelypad furataiba.
• Csavarozza le a csiszológépet lentről az alulról fel-
helyezett hézagoló alátétekkel és a megfelelő hat-
lapú anyákkal.
www.scheppach.com HU | 117
