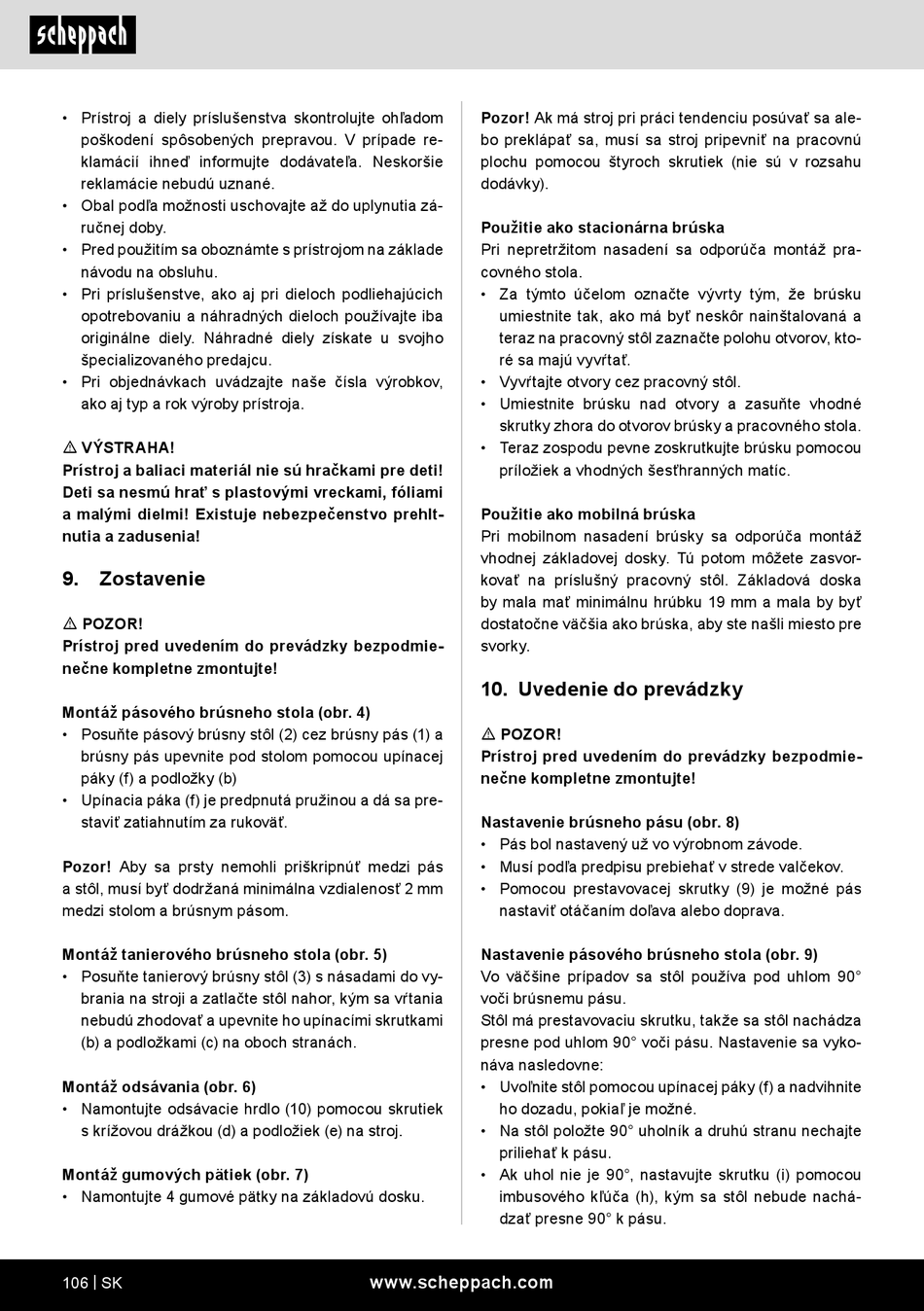

• Prístroj a diely príslušenstva skontrolujte ohľadom
poškodení spôsobených prepravou. V prípade re-
klamácií ihneď informujte dodávateľa. Neskoršie
reklamácie nebudú uznané.
• Obal podľa možnosti uschovajte až do uplynutia zá-
ručnej doby.
• Pred použitím sa oboznámte s prístrojom na základe
návodu na obsluhu.
• Pri príslušenstve, ako aj pri dieloch podliehajúcich
opotrebovaniu a náhradných dieloch používajte iba
originálne diely. Náhradné diely získate u svojho
špecializovaného predajcu.
• Pri objednávkach uvádzajte naše čísla výrobkov,
ako aj typ a rok výroby prístroja.
m VÝSTRAHA!
Prístroj a baliaci materiál nie sú hračkami pre deti!
Deti sa nesmú hrať s plastovými vreckami, fóliami
a malými dielmi! Existuje nebezpečenstvo prehlt-
nutia a zadusenia!
9. Zostavenie
m POZOR!
Prístroj pred uvedením do prevádzky bezpodmie-
nečne kompletne zmontujte!
Montáž pásového brúsneho stola (obr. 4)
• Posuňte pásový brúsny stôl (2) cez brúsny pás (1) a
brúsny pás upevnite pod stolom pomocou upínacej
páky (f) a podložky (b)
• Upínacia páka (f) je predpnutá pružinou a dá sa pre-
staviť zatiahnutím za rukoväť.
Pozor! Aby sa prsty nemohli priškripnúť medzi pás
a stôl, musí byť dodržaná minimálna vzdialenosť 2 mm
medzi stolom a brúsnym pásom.
Montáž tanierového brúsneho stola (obr. 5)
• Posuňte tanierový brúsny stôl (3) s násadami do vy-
brania na stroji a zatlačte stôl nahor, kým sa vŕtania
nebudú zhodovať a upevnite ho upínacími skrutkami
(b) a podložkami (c) na oboch stranách.
Montáž odsávania (obr. 6)
• Namontujte odsávacie hrdlo (10) pomocou skrutiek
s krížovou drážkou (d) a podložiek (e) na stroj.
Montáž gumových pätiek (obr. 7)
• Namontujte 4 gumové pätky na základovú dosku.
106 | SK
Pozor! Ak má stroj pri práci tendenciu posúvať sa ale-
bo preklápať sa, musí sa stroj pripevniť na pracovnú
plochu pomocou štyroch skrutiek (nie sú v rozsahu
dodávky).
Použitie ako stacionárna brúska
Pri nepretržitom nasadení sa odporúča montáž pra-
covného stola.
• Za týmto účelom označte vývrty tým, že brúsku
umiestnite tak, ako má byť neskôr nainštalovaná a
teraz na pracovný stôl zaznačte polohu otvorov, kto-
ré sa majú vyvŕtať.
• Vyvŕtajte otvory cez pracovný stôl.
• Umiestnite brúsku nad otvory a zasuňte vhodné
skrutky zhora do otvorov brúsky a pracovného stola.
• Teraz zospodu pevne zoskrutkujte brúsku pomocou
príložiek a vhodných šesťhranných matíc.
Použitie ako mobilná brúska
Pri mobilnom nasadení brúsky sa odporúča montáž
vhodnej základovej dosky. Tú potom môžete zasvor-
kovať na príslušný pracovný stôl. Základová doska
by mala mať minimálnu hrúbku 19 mm a mala by byť
dostatočne väčšia ako brúska, aby ste našli miesto pre
svorky.
10. Uvedenie do prevádzky
m POZOR!
Prístroj pred uvedením do prevádzky bezpodmie-
nečne kompletne zmontujte!
Nastavenie brúsneho pásu (obr. 8)
• Pás bol nastavený už vo výrobnom závode.
• Musí podľa predpisu prebiehať v strede valčekov.
• Pomocou prestavovacej skrutky (9) je možné pás
nastaviť otáčaním doľava alebo doprava.
Nastavenie pásového brúsneho stola (obr. 9)
Vo väčšine prípadov sa stôl používa pod uhlom 90°
voči brúsnemu pásu.
Stôl má prestavovaciu skrutku, takže sa stôl nachádza
presne pod uhlom 90° voči pásu. Nastavenie sa vyko-
náva nasledovne:
• Uvoľnite stôl pomocou upínacej páky (f) a nadvihnite
ho dozadu, pokiaľ je možné.
• Na stôl položte 90° uholník a druhú stranu nechajte
priliehať k pásu.
• Ak uhol nie je 90°, nastavujte skrutku (i) pomocou
imbusového kľúča (h), kým sa stôl nebude nachá-
dzať presne 90° k pásu.
