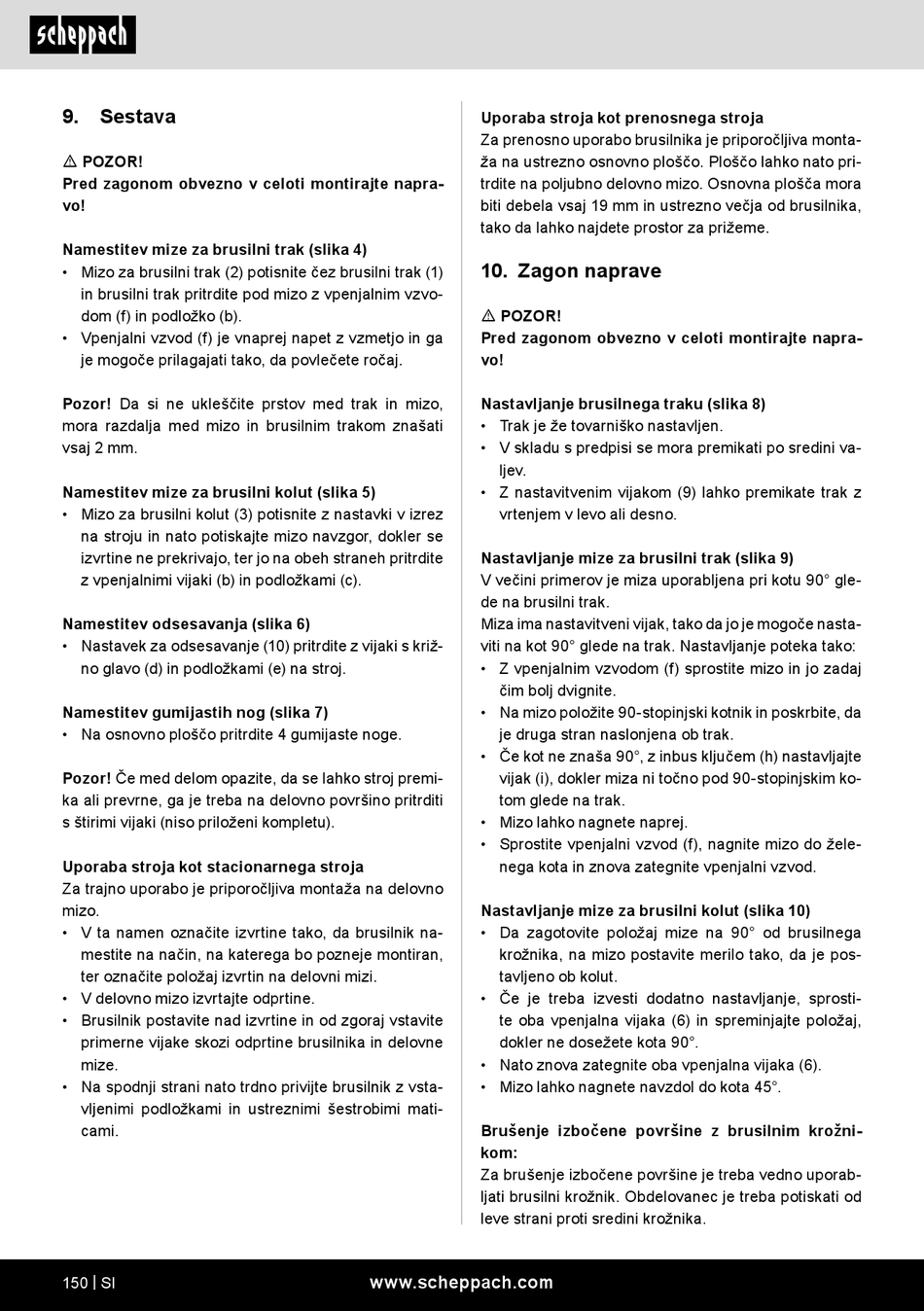

9. Sestava
m POZOR!
Pred zagonom obvezno v celoti montirajte napra-
vo!
Namestitev mize za brusilni trak (slika 4)
• Mizo za brusilni trak (2) potisnite čez brusilni trak (1)
in brusilni trak pritrdite pod mizo z vpenjalnim vzvo-
dom (f) in podložko (b).
• Vpenjalni vzvod (f) je vnaprej napet z vzmetjo in ga
je mogoče prilagajati tako, da povlečete ročaj.
Pozor! Da si ne ukleščite prstov med trak in mizo,
mora razdalja med mizo in brusilnim trakom znašati
vsaj 2 mm.
Namestitev mize za brusilni kolut (slika 5)
• Mizo za brusilni kolut (3) potisnite z nastavki v izrez
na stroju in nato potiskajte mizo navzgor, dokler se
izvrtine ne prekrivajo, ter jo na obeh straneh pritrdite
z vpenjalnimi vijaki (b) in podložkami (c).
Namestitev odsesavanja (slika 6)
• Nastavek za odsesavanje (10) pritrdite z vijaki s križ-
no glavo (d) in podložkami (e) na stroj.
Namestitev gumijastih nog (slika 7)
• Na osnovno ploščo pritrdite 4 gumijaste noge.
Pozor! Če med delom opazite, da se lahko stroj premi-
ka ali prevrne, ga je treba na delovno površino pritrditi
s štirimi vijaki (niso priloženi kompletu).
Uporaba stroja kot stacionarnega stroja
Za trajno uporabo je priporočljiva montaža na delovno
mizo.
• V ta namen označite izvrtine tako, da brusilnik na-
mestite na način, na katerega bo pozneje montiran,
ter označite položaj izvrtin na delovni mizi.
• V delovno mizo izvrtajte odprtine.
• Brusilnik postavite nad izvrtine in od zgoraj vstavite
primerne vijake skozi odprtine brusilnika in delovne
mize.
• Na spodnji strani nato trdno privijte brusilnik z vsta-
vljenimi podložkami in ustreznimi šestrobimi mati-
cami.
150 | SI
Uporaba stroja kot prenosnega stroja
Za prenosno uporabo brusilnika je priporočljiva monta-
ža na ustrezno osnovno ploščo. Ploščo lahko nato pri-
trdite na poljubno delovno mizo. Osnovna plošča mora
biti debela vsaj 19 mm in ustrezno večja od brusilnika,
tako da lahko najdete prostor za prižeme.
10. Zagon naprave
m POZOR!
Pred zagonom obvezno v celoti montirajte napra-
vo!
Nastavljanje brusilnega traku (slika 8)
• Trak je že tovarniško nastavljen.
• V skladu s predpisi se mora premikati po sredini va-
ljev.
• Z nastavitvenim vijakom (9) lahko premikate trak z
vrtenjem v levo ali desno.
Nastavljanje mize za brusilni trak (slika 9)
V večini primerov je miza uporabljena pri kotu 90° gle-
de na brusilni trak.
Miza ima nastavitveni vijak, tako da jo je mogoče nasta-
viti na kot 90° glede na trak. Nastavljanje poteka tako:
• Z vpenjalnim vzvodom (f) sprostite mizo in jo zadaj
čim bolj dvignite.
• Na mizo položite 90-stopinjski kotnik in poskrbite, da
je druga stran naslonjena ob trak.
• Če kot ne znaša 90°, z inbus ključem (h) nastavljajte
vijak (i), dokler miza ni točno pod 90-stopinjskim ko-
tom glede na trak.
• Mizo lahko nagnete naprej.
• Sprostite vpenjalni vzvod (f), nagnite mizo do žele-
nega kota in znova zategnite vpenjalni vzvod.
Nastavljanje mize za brusilni kolut (slika 10)
• Da zagotovite položaj mize na 90° od brusilnega
krožnika, na mizo postavite merilo tako, da je pos-
tavljeno ob kolut.
• Če je treba izvesti dodatno nastavljanje, sprosti-
te oba vpenjalna vijaka (6) in spreminjajte položaj,
dokler ne dosežete kota 90°.
• Nato znova zategnite oba vpenjalna vijaka (6).
• Mizo lahko nagnete navzdol do kota 45°.
Brušenje izbočene površine z brusilnim krožni-
kom:
Za brušenje izbočene površine je treba vedno uporab-
ljati brusilni krožnik. Obdelovanec je treba potiskati od
leve strani proti sredini krožnika.
