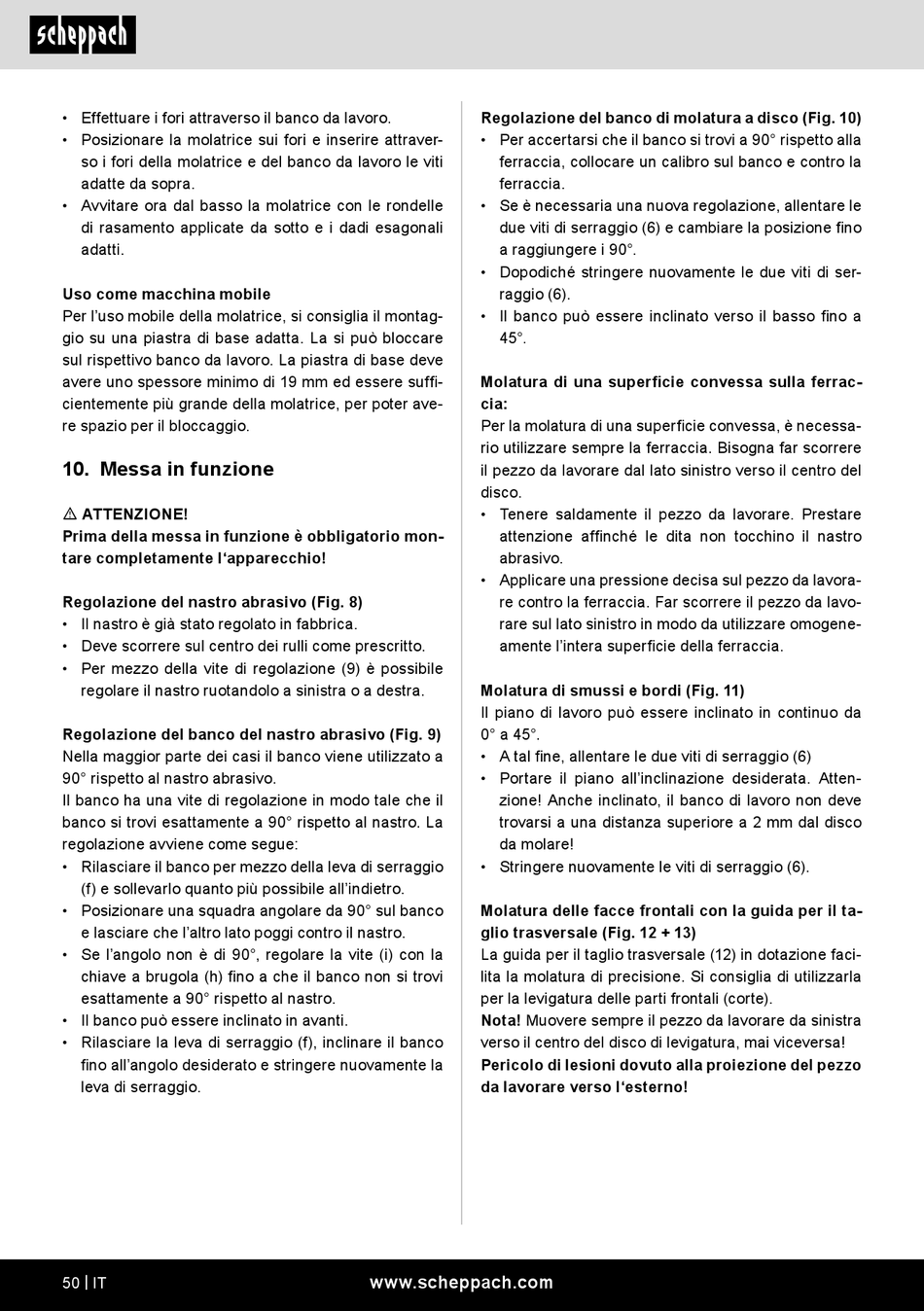

• Effettuare i fori attraverso il banco da lavoro.
• Posizionare la molatrice sui fori e inserire attraver-
so i fori della molatrice e del banco da lavoro le viti
adatte da sopra.
• Avvitare ora dal basso la molatrice con le rondelle
di rasamento applicate da sotto e i dadi esagonali
adatti.
Uso come macchina mobile
Per l'uso mobile della molatrice, si consiglia il montag-
gio su una piastra di base adatta. La si può bloccare
sul rispettivo banco da lavoro. La piastra di base deve
avere uno spessore minimo di 19 mm ed essere suffi-
cientemente più grande della molatrice, per poter ave-
re spazio per il bloccaggio.
10. Messa in funzione
m ATTENZIONE!
Prima della messa in funzione è obbligatorio mon-
tare completamente l'apparecchio!
Regolazione del nastro abrasivo (Fig. 8)
• Il nastro è già stato regolato in fabbrica.
• Deve scorrere sul centro dei rulli come prescritto.
• Per mezzo della vite di regolazione (9) è possibile
regolare il nastro ruotandolo a sinistra o a destra.
Regolazione del banco del nastro abrasivo (Fig. 9)
Nella maggior parte dei casi il banco viene utilizzato a
90° rispetto al nastro abrasivo.
Il banco ha una vite di regolazione in modo tale che il
banco si trovi esattamente a 90° rispetto al nastro. La
regolazione avviene come segue:
• Rilasciare il banco per mezzo della leva di serraggio
(f) e sollevarlo quanto più possibile all'indietro.
• Posizionare una squadra angolare da 90° sul banco
e lasciare che l'altro lato poggi contro il nastro.
• Se l'angolo non è di 90°, regolare la vite (i) con la
chiave a brugola (h) fino a che il banco non si trovi
esattamente a 90° rispetto al nastro.
• Il banco può essere inclinato in avanti.
• Rilasciare la leva di serraggio (f), inclinare il banco
fino all'angolo desiderato e stringere nuovamente la
leva di serraggio.
50 | IT
Regolazione del banco di molatura a disco (Fig. 10)
• Per accertarsi che il banco si trovi a 90° rispetto alla
ferraccia, collocare un calibro sul banco e contro la
ferraccia.
• Se è necessaria una nuova regolazione, allentare le
due viti di serraggio (6) e cambiare la posizione fino
a raggiungere i 90°.
• Dopodiché stringere nuovamente le due viti di ser-
raggio (6).
• Il banco può essere inclinato verso il basso fino a
45°.
Molatura di una superficie convessa sulla ferrac-
cia:
Per la molatura di una superficie convessa, è necessa-
rio utilizzare sempre la ferraccia. Bisogna far scorrere
il pezzo da lavorare dal lato sinistro verso il centro del
disco.
• Tenere saldamente il pezzo da lavorare. Prestare
attenzione affinché le dita non tocchino il nastro
abrasivo.
• Applicare una pressione decisa sul pezzo da lavora-
re contro la ferraccia. Far scorrere il pezzo da lavo-
rare sul lato sinistro in modo da utilizzare omogene-
amente l'intera superficie della ferraccia.
Molatura di smussi e bordi (Fig. 11)
Il piano di lavoro può essere inclinato in continuo da
0° a 45°.
• A tal fine, allentare le due viti di serraggio (6)
• Portare il piano all'inclinazione desiderata. Atten-
zione! Anche inclinato, il banco di lavoro non deve
trovarsi a una distanza superiore a 2 mm dal disco
da molare!
• Stringere nuovamente le viti di serraggio (6).
Molatura delle facce frontali con la guida per il ta-
glio trasversale (Fig. 12 + 13)
La guida per il taglio trasversale (12) in dotazione faci-
lita la molatura di precisione. Si consiglia di utilizzarla
per la levigatura delle parti frontali (corte).
Nota! Muovere sempre il pezzo da lavorare da sinistra
verso il centro del disco di levigatura, mai viceversa!
Pericolo di lesioni dovuto alla proiezione del pezzo
da lavorare verso l'esterno!
