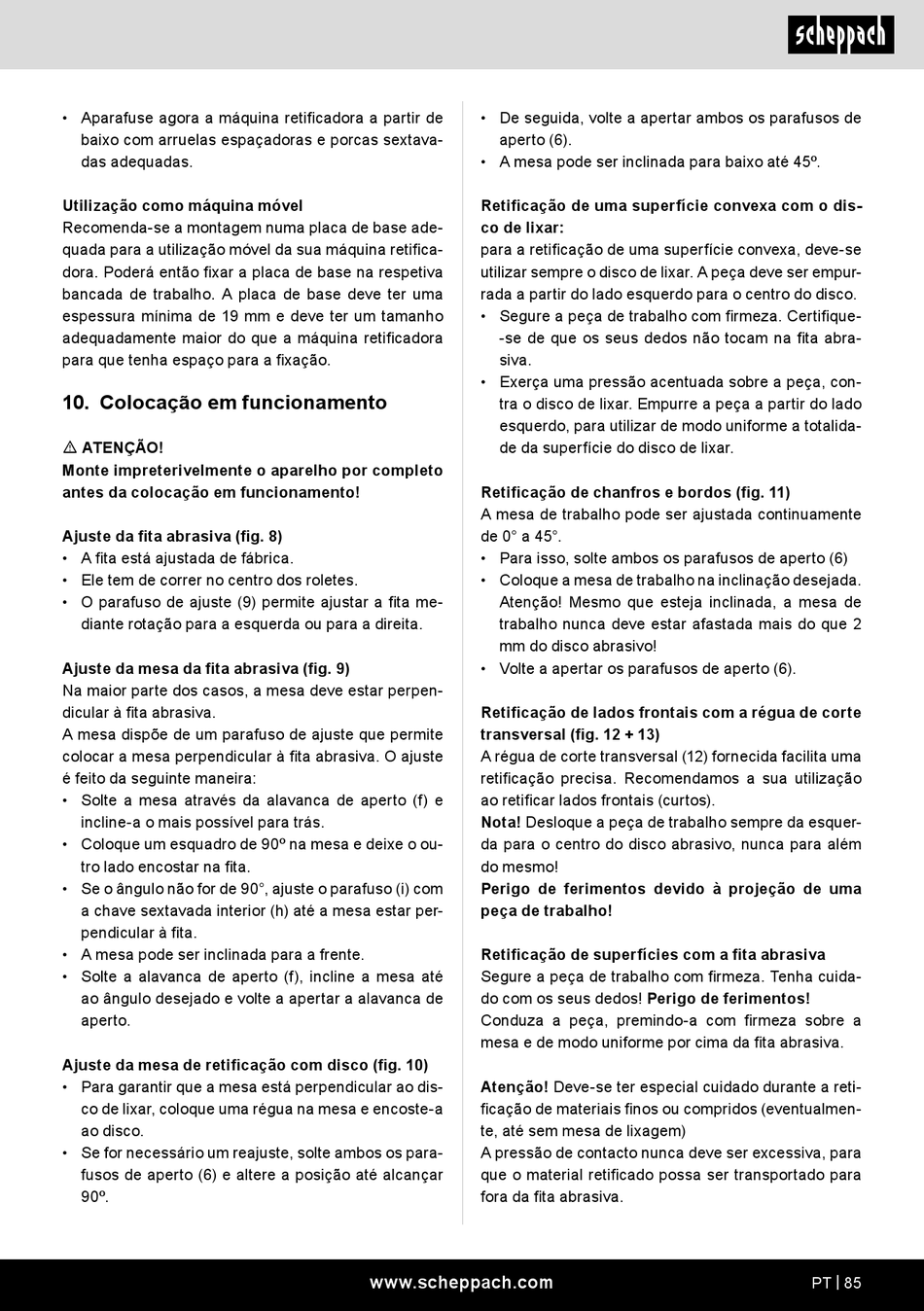

• Aparafuse agora a máquina retificadora a partir de
baixo com arruelas espaçadoras e porcas sextava-
das adequadas.
Utilização como máquina móvel
Recomenda-se a montagem numa placa de base ade-
quada para a utilização móvel da sua máquina retifica-
dora. Poderá então fixar a placa de base na respetiva
bancada de trabalho. A placa de base deve ter uma
espessura mínima de 19 mm e deve ter um tamanho
adequadamente maior do que a máquina retificadora
para que tenha espaço para a fixação.
10. Colocação em funcionamento
m ATENÇÃO!
Monte impreterivelmente o aparelho por completo
antes da colocação em funcionamento!
Ajuste da fita abrasiva (fig. 8)
• A fita está ajustada de fábrica.
• Ele tem de correr no centro dos roletes.
• O parafuso de ajuste (9) permite ajustar a fita me-
diante rotação para a esquerda ou para a direita.
Ajuste da mesa da fita abrasiva (fig. 9)
Na maior parte dos casos, a mesa deve estar perpen-
dicular à fita abrasiva.
A mesa dispõe de um parafuso de ajuste que permite
colocar a mesa perpendicular à fita abrasiva. O ajuste
é feito da seguinte maneira:
• Solte a mesa através da alavanca de aperto (f) e
incline-a o mais possível para trás.
• Coloque um esquadro de 90º na mesa e deixe o ou-
tro lado encostar na fita.
• Se o ângulo não for de 90°, ajuste o parafuso (i) com
a chave sextavada interior (h) até a mesa estar per-
pendicular à fita.
• A mesa pode ser inclinada para a frente.
• Solte a alavanca de aperto (f), incline a mesa até
ao ângulo desejado e volte a apertar a alavanca de
aperto.
Ajuste da mesa de retificação com disco (fig. 10)
• Para garantir que a mesa está perpendicular ao dis-
co de lixar, coloque uma régua na mesa e encoste-a
ao disco.
• Se for necessário um reajuste, solte ambos os para-
fusos de aperto (6) e altere a posição até alcançar
90º.
• De seguida, volte a apertar ambos os parafusos de
aperto (6).
• A mesa pode ser inclinada para baixo até 45º.
Retificação de uma superfície convexa com o dis-
co de lixar:
para a retificação de uma superfície convexa, deve-se
utilizar sempre o disco de lixar. A peça deve ser empur-
rada a partir do lado esquerdo para o centro do disco.
• Segure a peça de trabalho com firmeza. Certifique-
-se de que os seus dedos não tocam na fita abra-
siva.
• Exerça uma pressão acentuada sobre a peça, con-
tra o disco de lixar. Empurre a peça a partir do lado
esquerdo, para utilizar de modo uniforme a totalida-
de da superfície do disco de lixar.
Retificação de chanfros e bordos (fig. 11)
A mesa de trabalho pode ser ajustada continuamente
de 0° a 45°.
• Para isso, solte ambos os parafusos de aperto (6)
• Coloque a mesa de trabalho na inclinação desejada.
Atenção! Mesmo que esteja inclinada, a mesa de
trabalho nunca deve estar afastada mais do que 2
mm do disco abrasivo!
• Volte a apertar os parafusos de aperto (6).
Retificação de lados frontais com a régua de corte
transversal (fig. 12 + 13)
A régua de corte transversal (12) fornecida facilita uma
retificação precisa. Recomendamos a sua utilização
ao retificar lados frontais (curtos).
Nota! Desloque a peça de trabalho sempre da esquer-
da para o centro do disco abrasivo, nunca para além
do mesmo!
Perigo de ferimentos devido à projeção de uma
peça de trabalho!
Retificação de superfícies com a fita abrasiva
Segure a peça de trabalho com firmeza. Tenha cuida-
do com os seus dedos! Perigo de ferimentos!
Conduza a peça, premindo-a com firmeza sobre a
mesa e de modo uniforme por cima da fita abrasiva.
Atenção! Deve-se ter especial cuidado durante a reti-
ficação de materiais finos ou compridos (eventualmen-
te, até sem mesa de lixagem)
A pressão de contacto nunca deve ser excessiva, para
que o material retificado possa ser transportado para
fora da fita abrasiva.
