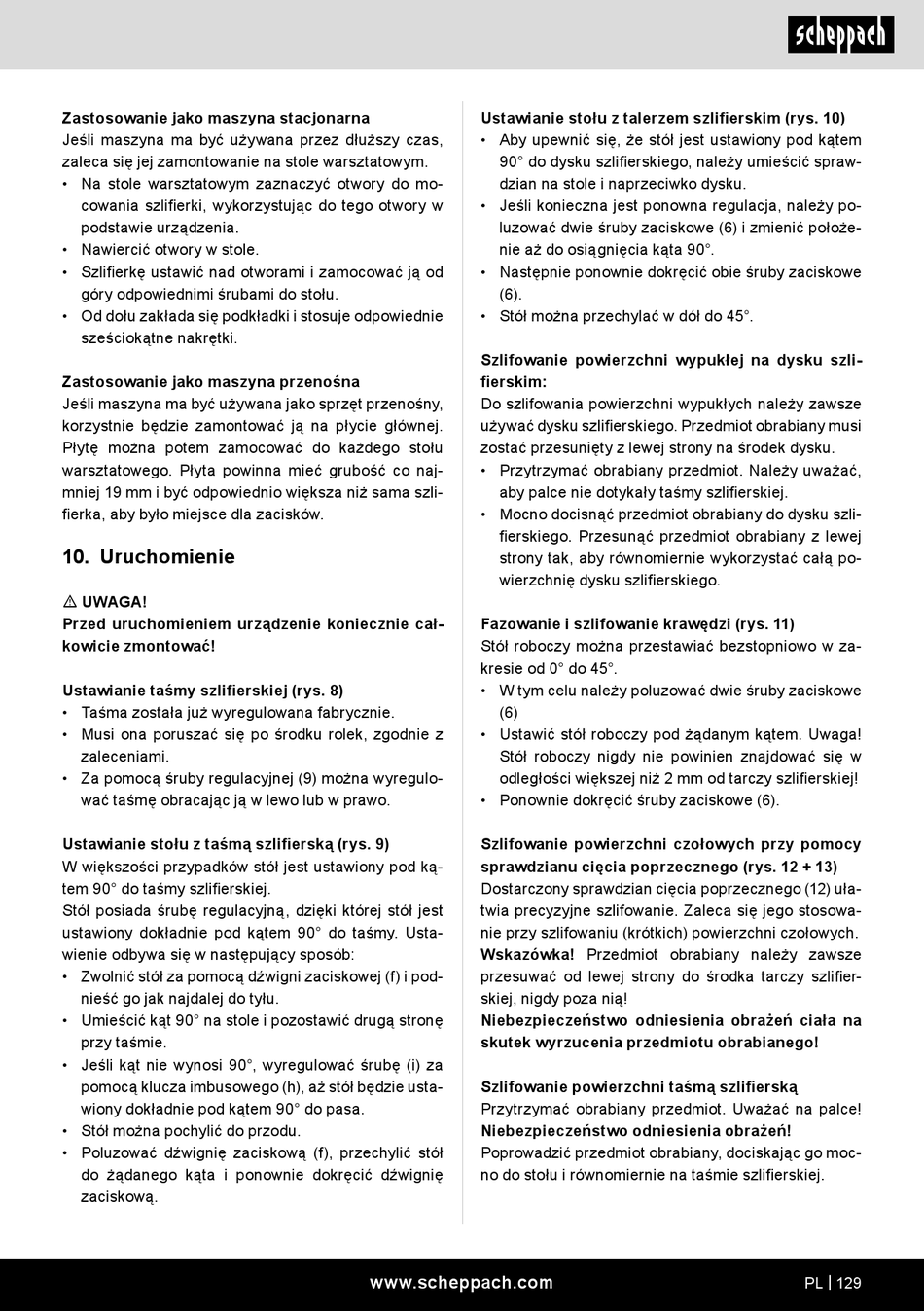

Zastosowanie jako maszyna stacjonarna
Jeśli maszyna ma być używana przez dłuższy czas,
zaleca się jej zamontowanie na stole warsztatowym.
• Na stole warsztatowym zaznaczyć otwory do mo-
cowania szlifierki, wykorzystując do tego otwory w
podstawie urządzenia.
• Nawiercić otwory w stole.
• Szlifierkę ustawić nad otworami i zamocować ją od
góry odpowiednimi śrubami do stołu.
• Od dołu zakłada się podkładki i stosuje odpowiednie
sześciokątne nakrętki.
Zastosowanie jako maszyna przenośna
Jeśli maszyna ma być używana jako sprzęt przenośny,
korzystnie będzie zamontować ją na płycie głównej.
Płytę można potem zamocować do każdego stołu
warsztatowego. Płyta powinna mieć grubość co naj-
mniej 19 mm i być odpowiednio większa niż sama szli-
fierka, aby było miejsce dla zacisków.
10. Uruchomienie
m UWAGA!
Przed uruchomieniem urządzenie koniecznie cał-
kowicie zmontować!
Ustawianie taśmy szlifierskiej (rys. 8)
• Taśma została już wyregulowana fabrycznie.
• Musi ona poruszać się po środku rolek, zgodnie z
zaleceniami.
• Za pomocą śruby regulacyjnej (9) można wyregulo-
wać taśmę obracając ją w lewo lub w prawo.
Ustawianie stołu z taśmą szlifierską (rys. 9)
W większości przypadków stół jest ustawiony pod ką-
tem 90° do taśmy szlifierskiej.
Stół posiada śrubę regulacyjną, dzięki której stół jest
ustawiony dokładnie pod kątem 90° do taśmy. Usta-
wienie odbywa się w następujący sposób:
• Zwolnić stół za pomocą dźwigni zaciskowej (f) i pod-
nieść go jak najdalej do tyłu.
• Umieścić kąt 90° na stole i pozostawić drugą stronę
przy taśmie.
• Jeśli kąt nie wynosi 90°, wyregulować śrubę (i) za
pomocą klucza imbusowego (h), aż stół będzie usta-
wiony dokładnie pod kątem 90° do pasa.
• Stół można pochylić do przodu.
• Poluzować dźwignię zaciskową (f), przechylić stół
do żądanego kąta i ponownie dokręcić dźwignię
zaciskową.
Ustawianie stołu z talerzem szlifierskim (rys. 10)
• Aby upewnić się, że stół jest ustawiony pod kątem
90° do dysku szlifierskiego, należy umieścić spraw-
dzian na stole i naprzeciwko dysku.
• Jeśli konieczna jest ponowna regulacja, należy po-
luzować dwie śruby zaciskowe (6) i zmienić położe-
nie aż do osiągnięcia kąta 90°.
• Następnie ponownie dokręcić obie śruby zaciskowe
(6).
• Stół można przechylać w dół do 45°.
Szlifowanie powierzchni wypukłej na dysku szli-
fierskim:
Do szlifowania powierzchni wypukłych należy zawsze
używać dysku szlifierskiego. Przedmiot obrabiany musi
zostać przesunięty z lewej strony na środek dysku.
• Przytrzymać obrabiany przedmiot. Należy uważać,
aby palce nie dotykały taśmy szlifierskiej.
• Mocno docisnąć przedmiot obrabiany do dysku szli-
fierskiego. Przesunąć przedmiot obrabiany z lewej
strony tak, aby równomiernie wykorzystać całą po-
wierzchnię dysku szlifierskiego.
Fazowanie i szlifowanie krawędzi (rys. 11)
Stół roboczy można przestawiać bezstopniowo w za-
kresie od 0° do 45°.
• W tym celu należy poluzować dwie śruby zaciskowe
(6)
• Ustawić stół roboczy pod żądanym kątem. Uwaga!
Stół roboczy nigdy nie powinien znajdować się w
odległości większej niż 2 mm od tarczy szlifierskiej!
• Ponownie dokręcić śruby zaciskowe (6).
Szlifowanie powierzchni czołowych przy pomocy
sprawdzianu cięcia poprzecznego (rys. 12 + 13)
Dostarczony sprawdzian cięcia poprzecznego (12) uła-
twia precyzyjne szlifowanie. Zaleca się jego stosowa-
nie przy szlifowaniu (krótkich) powierzchni czołowych.
Wskazówka! Przedmiot obrabiany należy zawsze
przesuwać od lewej strony do środka tarczy szlifier-
skiej, nigdy poza nią!
Niebezpieczeństwo odniesienia obrażeń ciała na
skutek wyrzucenia przedmiotu obrabianego!
Szlifowanie powierzchni taśmą szlifierską
Przytrzymać obrabiany przedmiot. Uważać na palce!
Niebezpieczeństwo odniesienia obrażeń!
Poprowadzić przedmiot obrabiany, dociskając go moc-
no do stołu i równomiernie na taśmie szlifierskiej.
