VLT® Refrigeration Drive FC 103
Bedienungsanleitung

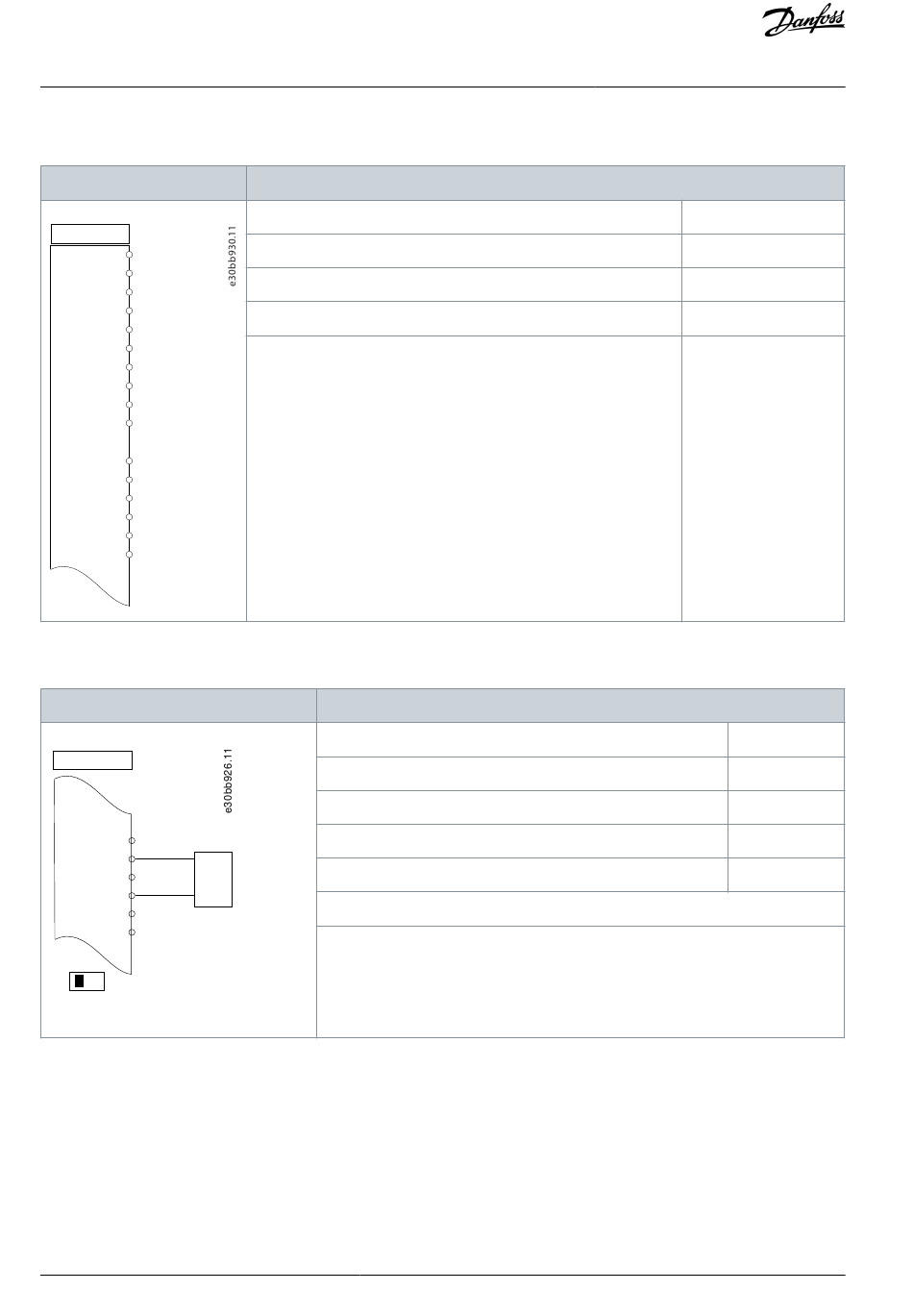

7.1.2 Anschlusskonfiguration für eine automatische Motoranpassung (AMA) ohne Kl. 27
Tabelle 17: AMA ohne angeschlossene Kl. 27
Drive
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
7.1.3 Anschlusskonfiguration: Drehzahl
Tabelle 18: Analoger Drehzahlsollwert (Spannung)
Drive
+10 V 50
+
A IN
53
A IN
54
COM
55
-
A OUT
42
0–10 V
COM
39
U - I
A53
66 | Danfoss A/S © 2020.01
Parameter
Funktion
Parameter 1-29 Autom. Motoranpassung
Parameter 5-12 Klemme 27 Digitaleingang
*=Werkseinstellung
Hinweise/Anmerkungen:Sie müssen Parametergruppe 1-2* Motordat-
en entsprechend dem Motor einstellen.
Parameter
Funktion
Parameter 6-10 Klemme 53 Skal. Min.Spannung
Parameter 6-11 Klemme 53 Skal. Max.Spannung
Parameter 6-14 Klemme 53 Skal. Min.-Soll/Istwert
Parameter 6-15 Klemme 53 Skal. Max.-Soll/Istwert
*=Werkseinstellung
Hinweise/Anmerkungen:
DIN 37 ist eine Option.
Beispiele für
Anschlusskonfigurationen
Einstellung
[1] Komplette Anpassung
[0] Ohne Funktion
Einstellung
0,07 V
10 V*
0 Hz
50 Hz
AQ275652766279de-000101 / 130R0707
