VLT® Refrigeration Drive FC 103
Bedienungsanleitung
5.10 E4h-Klemmenabmessungen
6X 148 (5.8)
1
90 (3.5)
50 (2.0)
0 (0.0)

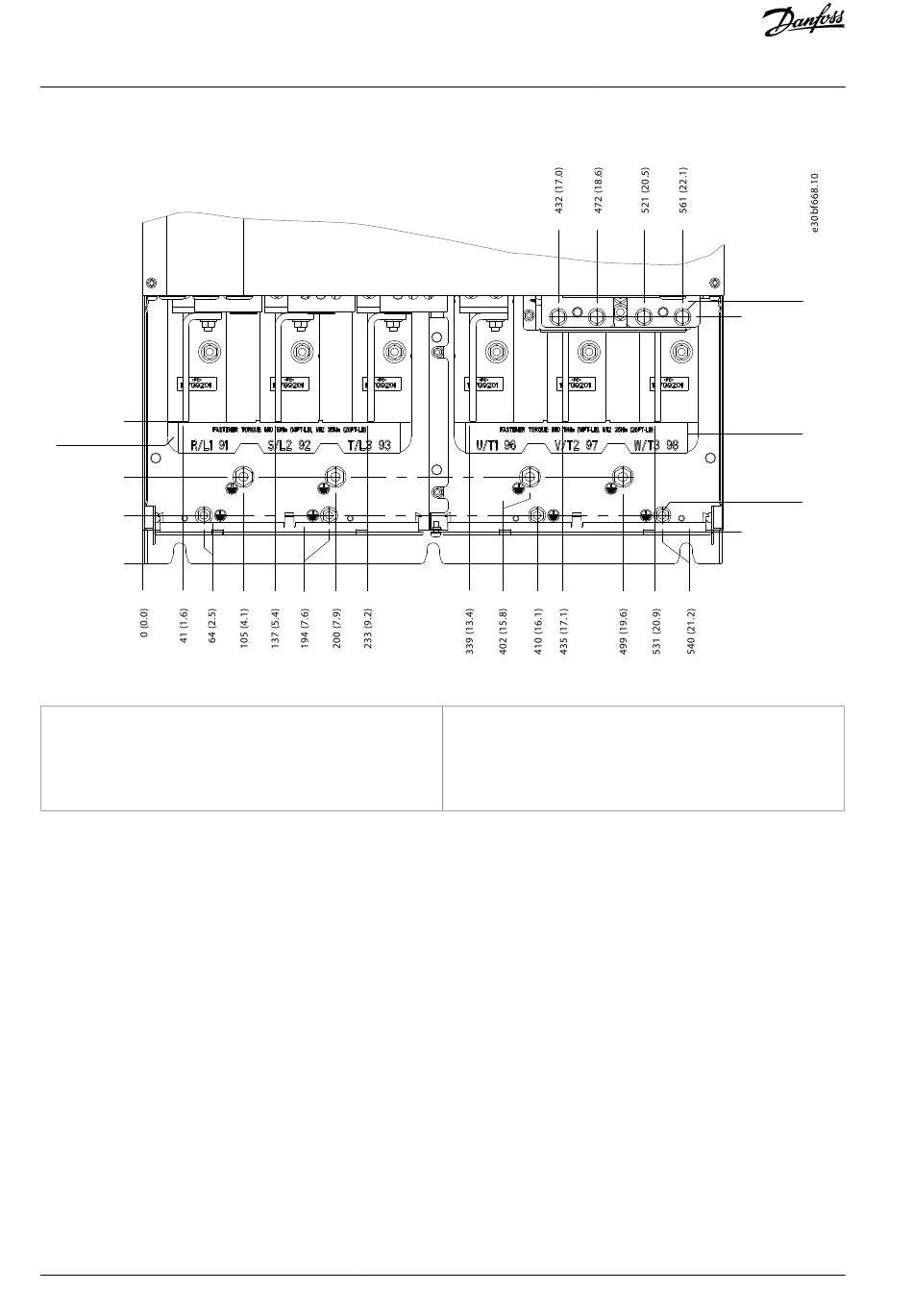

Abbildung 28: E4h-Klemmenabmessungen (Frontansicht)
1 Netzklemmen
2 Anschlussklemmen für Bremse oder Rückspeiseein-
heit
48 | Danfoss A/S © 2020.01
3 Motorklemmen
4 Erdungsklemmen, M8- und M10-Sechskantmuttern
AQ275652766279de-000101 / 130R0707
Elektrische Installation
2
256 (10.1)
3
4
33 (1.3)
