9.9 Luftzirkulation im Gehäuse

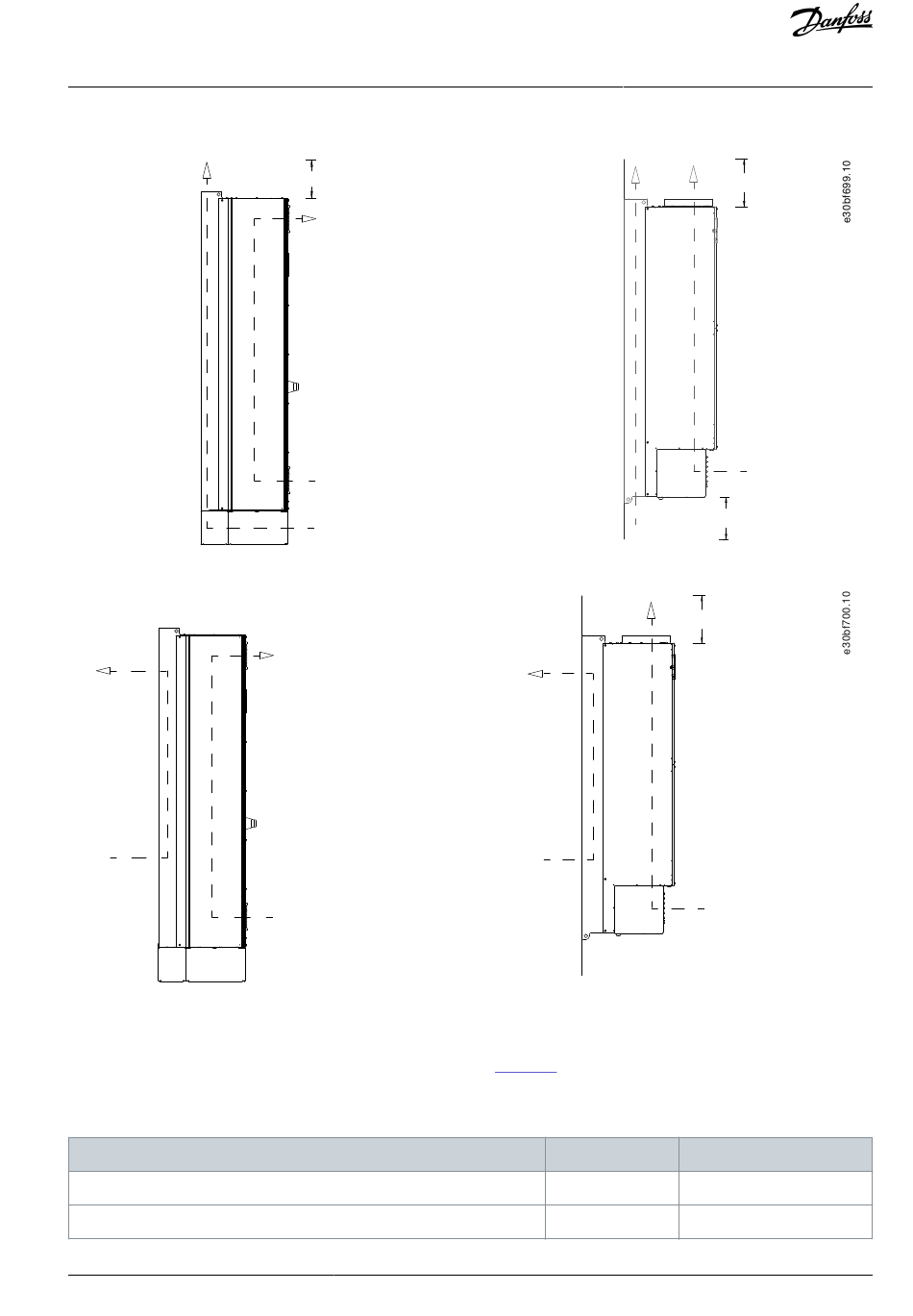

Abbildung 68: Luftzirkulation für E1h/E2h (links) und E3h/E4h (rechts)
Abbildung 69: Luftzirkulation mit Einbausatz für Rückwand-Kühlung für E1h/E2h (links) und E3h/E4h (rechts)
9.10 Nenndrehmomente für Schrauben
Wenden Sie beim Festziehen von Schrauben an den Positionen, die in
Ein zu geringes oder zu hohes Anzugsmoment beim Festziehen einer elektrischen Verbindung führt zu einem schlechten elektri-
schen Anschluss. Verwenden Sie einen Drehmomentschlüssel, um das richtige Anzugsmoment zu erzielen.
Tabelle 48: Nenndrehmomente für Schrauben
Position
Netzklemmen
Motorklemmen
Danfoss A/S © 2020.01
225 mm (8.9 in)
Tabelle 48 aufgeführt sind, das richtige Anzugsmoment an.
Schraubengröße
M10/M12
M10/M12
AQ275652766279de-000101 / 130R0707 | 135
Spezifikationen
225 mm (8.9 in)
225 mm (8.9 in)
225 mm (8.9 in)
Drehmoment [Nm (in-lb)]
19 (168)/37 (335)
19 (168)/37 (335)
