VLT® Refrigeration Drive FC 103
Bedienungsanleitung
L
1
L
2
PE
F1
gL/UR
91 92 93
FC 103
Alarm

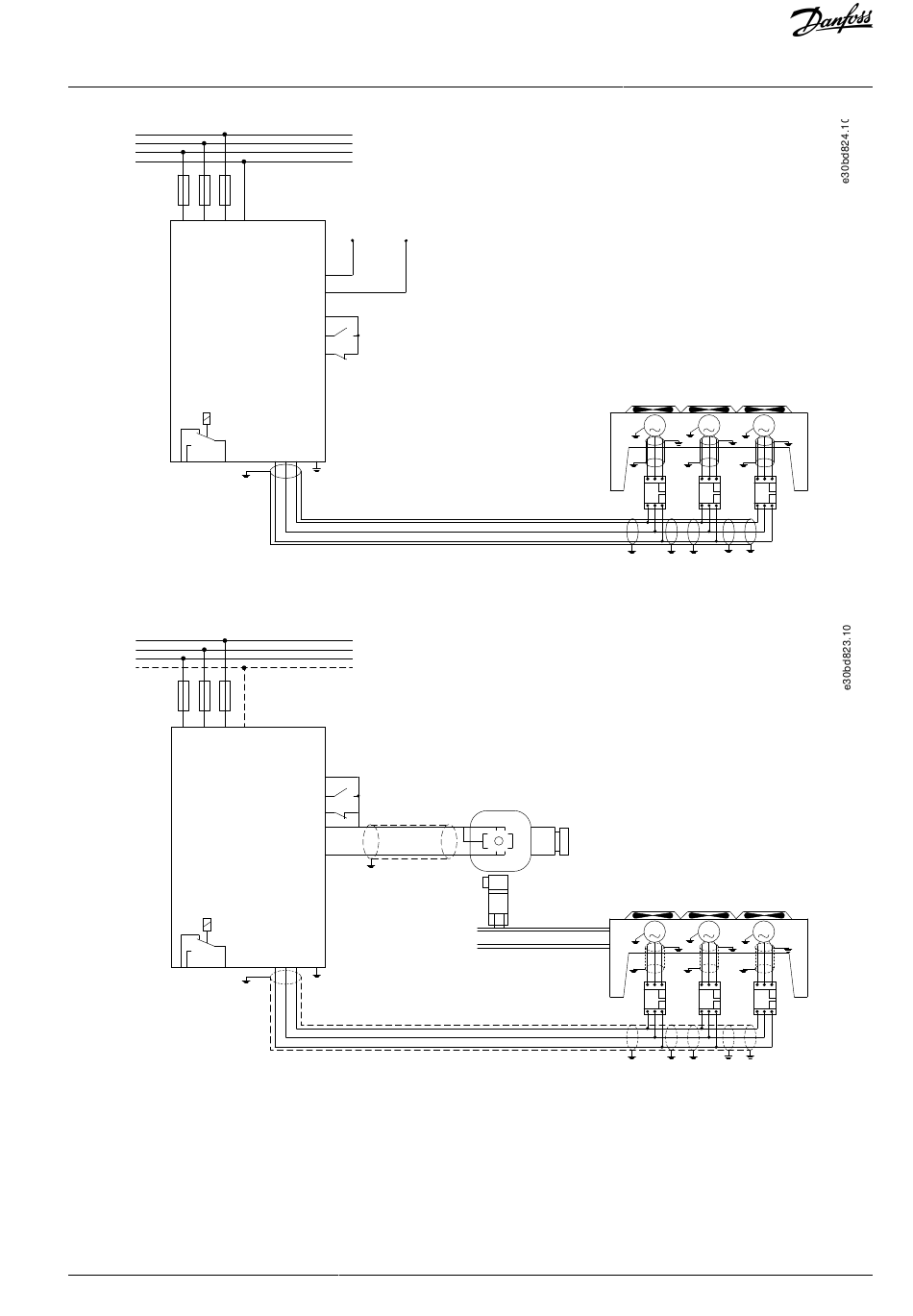

Abbildung 43: Drehzahlsteuerung über Analogsollwert (Regelung ohne Rückführung) – Einzellüfter oder -pumpe/mehrere Lüfter oder Pumpen
im Parallelbetrieb
L
1
L
2
PE
F1
gL/UR
91 92 93
FC 103
Alarm
Abbildung 44: Druckregelung mit Rückführung – Einzelsystem – Einzellüfter oder -pumpe/mehrere Lüfter oder Pumpen im Parallelbetrieb
Empfohlene Motorkabeltypen:
• LIYCY
• Lapp Oelflex 100CY 450/750 V
• Lapp Oelflex 110CY 600/1000 V
• Lapp Oelflex SERVO 2YSLCY-J9
• Lapp Oelflex SERVO 2YSLCYK-J9
Danfoss A/S © 2020.01
Control signal
0-10 V or
4-20 mA
53/54
55
12
18
Start
27
Motor
U V W PE
96 97 95 93
Cables
Ltot. max. = 40 mm
12
18
Start
27
54
55
Motor
U V W PE
96 97 95 93
Cables
Ltot. max. = 40 mm
Beispiele für
Anschlusskonfigurationen
Motors insulation class B minimum
M M M
* * *
Motors insulation class B minimum
M M M
* * *
AQ275652766279de-000101 / 130R0707 | 79
