VLT® Refrigeration Drive FC 103
Bedienungsanleitung
• HELU TOPFLEX-EWV-2YSLCY-J
• HELU TOPFLEX-EWV-UV 2YSLCYK-J
• HELU TOPFLEX-EWV-3PLUS 2YSLCY-J
• HELU TOPFLEX-EWV-UV-3PLUS 2YSLCYK-J
• Faber Kabel EWV-Motorleitung 2YSL(St)Cyv
• Nexans MOTIONLINE RHEYFLEX-EWV 2XSLSTCY-J
7.1.14 Anschlusskonfiguration für eine Kompressoreinheit
P
0
Abbildung 45: P -Drucktransmitter
0
AC Drive
12 18 27
Supply

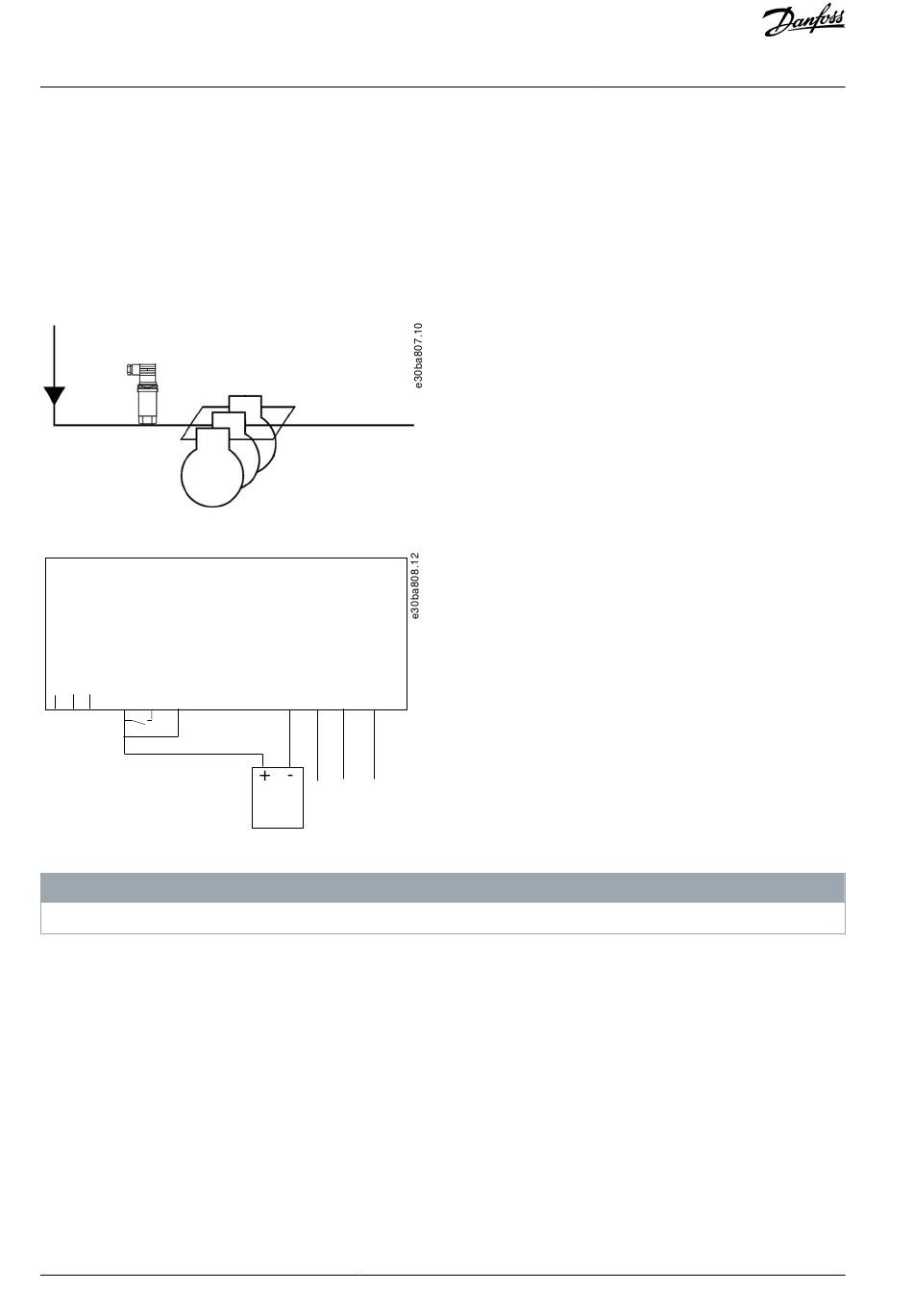

Abbildung 46: Anschluss von FC 103 und AKS33 bei Anwendungen mit Rückführung
Führen Sie SmartStart aus, um herauszufinden, welche Parameter relevant sind.
80 | Danfoss A/S © 2020.01
20 37 55 54 U
1 2
AKS33
H I N W E I S
V W
Beispiele für
Anschlusskonfigurationen
AQ275652766279de-000101 / 130R0707
