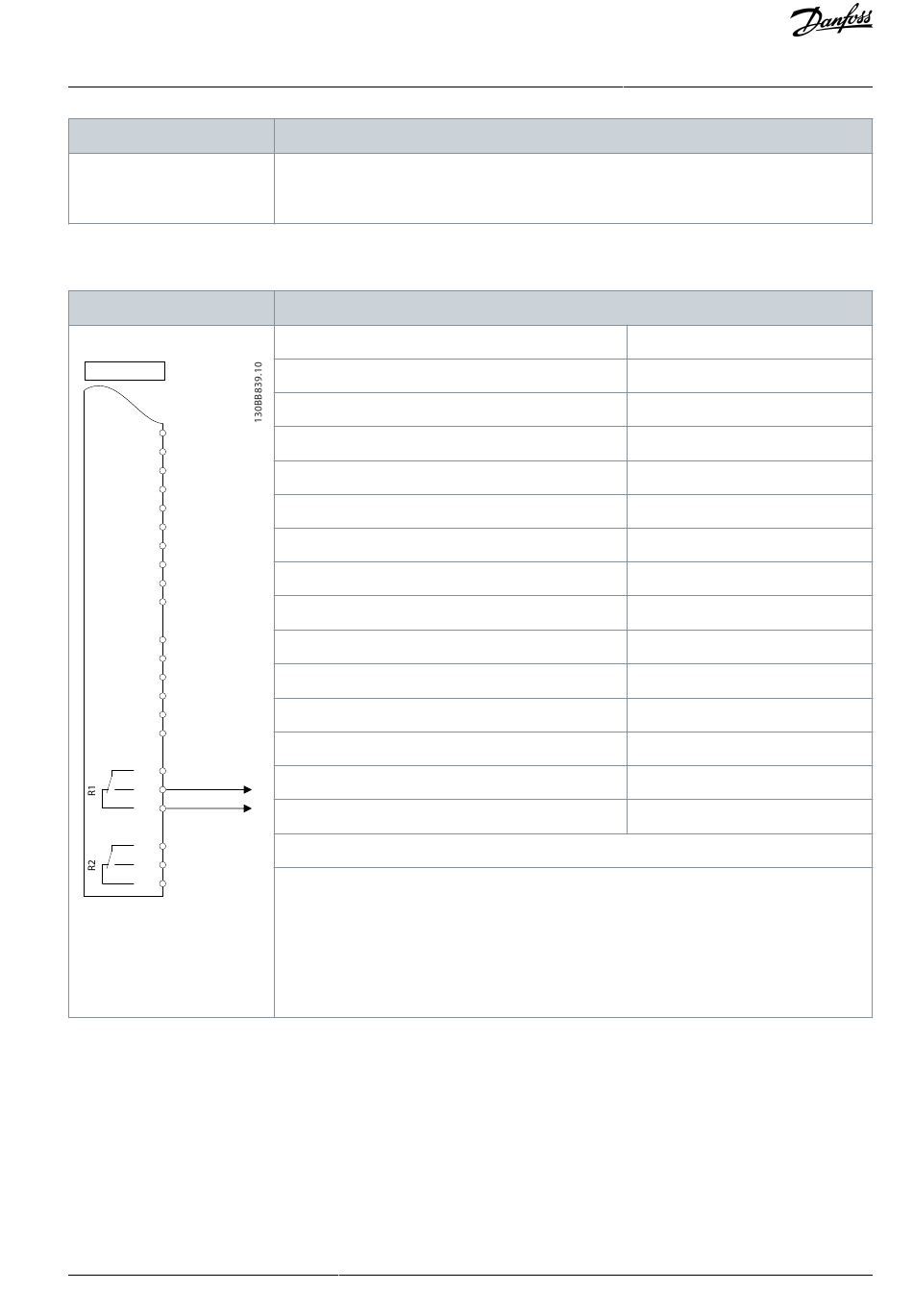

7.1.11 Anschlusskonfiguration für eine Relaiskonfiguration mit Smart Logic Control
Tabelle 35: Anschlusskonfiguration für eine Relaiskonfiguration mit Smart Logic Control
Drive
12
+24 V
13
+24 V
18
D IN
19
D IN
20
COM
27
D IN
29
D IN
32
D IN
33
D IN
D IN
37
50
+10 V
A IN
53
A IN
54
COM
55
A OUT
42
COM 39
01
02
03
04
05
06
7.1.12 Anschlusskonfiguration: Kompressor
SmartStart führt Sie durch die Einrichtung eines Kältekompressors, indem er Sie auffordert, Daten über den Kompressor und die
Kälteanlage einzugeben, in dem der Frequenzumrichter betrieben wird. Alle Begriffe und Einheiten in SmartStart sind in der Kälte-
technik gebräuchlich, daher können Sie die Einrichtung in 10 bis 15 einfachen Schritten mit nur zwei Tasten der Bedieneinheit ab-
schließen.
Danfoss A/S © 2020.01
Parameter
Verringern Sie zur Deaktivierung der Rückspeisung Parameter 1-90 Thermischer Motorschutz auf
0 %. Wenn die Anwendung Motorbremsleistung verwendet und keine Rückspeisung aktiviert
ist, schaltet das Gerät ab.
Parameter
Funktion
Parameter 4-30 Drehgeberüberwachung Funktion
Parameter 4-31 Drehgeber max. Fehlabweichung
Parameter 4-32 Drehgeber Timeout-Zeit
Parameter 7-00 Drehgeberrückführung
Parameter 17-11 Inkremental Auflösung [Pulse/U]
Parameter 13-00 Smart Logic Controller
Parameter 13-01 SL-Controller Start
Parameter 13-02 SL-Controller Stopp
Parameter 13-10 Vergleicher-Operand
Parameter 13-11 Vergleicher-Funktion
Parameter 13-12 Vergleicher-Wert
Parameter 13-51 SL-Controller-Ereignis
Parameter 13-52 SL-Controller Aktion
Parameter 5-40 Relaisfunktion
*=Werkseinstellung
Hinweise/Anmerkungen:
Wenn der Grenzwert der Drehgeberüberwachung überschritten wird, wird Warnung 90, Istwer-
tüberwachung ausgegeben. Der SLC überwacht Warnung 90, Istwertüberwachung, und wenn
diese wahr wird, wird Relais 1 ausgelöst. Externe Geräte benötigen möglicherweise eine War-
tung. Wenn der Istwertfehler innerhalb von 5 s wieder unter diese Grenze fällt, läuft der Fre-
quenzumrichter weiter, und die Warnung wird ausgeblendet. Setzen Sie Relais 1 durch Drücken
von [Reset] auf dem LCP zurück.
Beispiele für
Anschlusskonfigurationen
Einstellung
[1] Warnung
100 U/min
5 s
[2] MCB 102
1024*
[1] An
[19] Warnung
[44] [Reset]-Taste
[21] Warnnummer
[1] ≈ (gleich)*
90
[22] Vergleicher 0
[32] Digitalausgang A-AUS
[80] SL-Digitalausgang A
