5.1.7.2

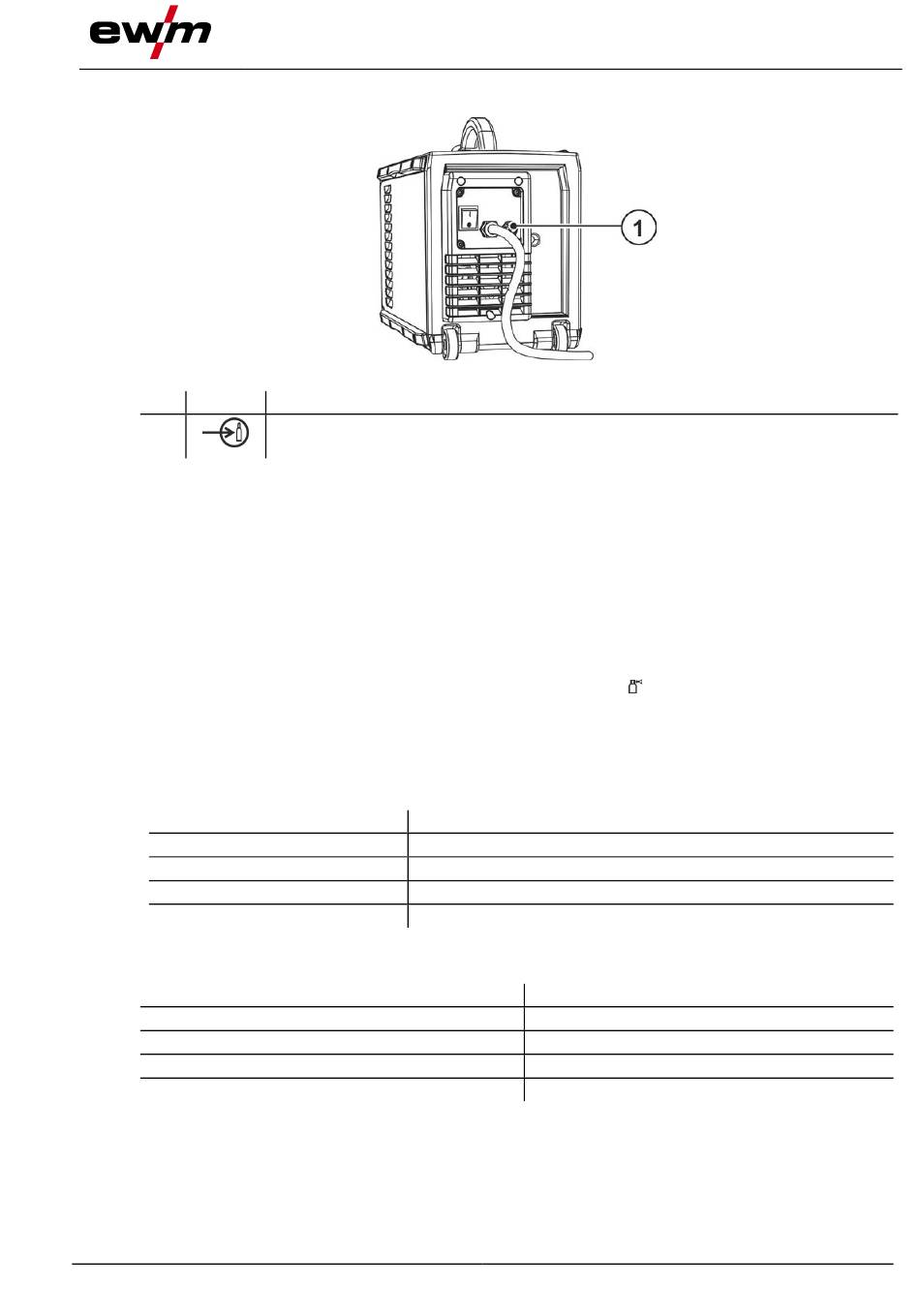

Anschluss Schutzgasschlauch
Pos. Symbol
1
•
Gasschlauchanschluss am Schutzgasanschluss (Eingang) des Gerätes gasdicht festschrauben.
5.1.7.3
Gastest - Einstellung Schutzgasmenge
Sowohl eine zu geringe als auch eine zu hohe Schutzgaseinstellung kann Luft ans Schweißbad bringen
und in der Folge zu Porenbildung führen. Schutzgasmenge entsprechend der Schweißaufgabe anpas-
sen!
•
Gasflaschenventil langsam öffnen.
•
Druckminderer öffnen.
•
Stromquelle am Netz- oder Hauptschalter einschalten.
•
Gasmenge am Druckminderer je nach Anwendung einstellen.
•
Der Gastest kann durch kurzes Drücken der Drucktaste "Gastest
löst werden (Schweißspannung und Drahtvorschubmotor bleiben abgeschaltet - kein versehentliches
Zünden des Lichtbogens).
Schutzgas strömt für etwa 25 Sekunden oder bis die Drucktaste erneut gedrückt wird.
Zum Spülen Vorgang mehrmals wiederholen.
Einstellhinweise
Schweißverfahren
MAG-Schweißen
MIG-Löten
MIG-Schweißen (Aluminium)
WIG
Heliumreiche Gasgemische erfordern eine höhere Gasmenge!
Anhand folgender Tabelle sollte die ermittelte Gasmenge ggf. korrigiert werden:
Schutzgas
75 % Ar / 25 % He
50 % Ar / 50 % He
25 % Ar / 75 % He
100 % He
5.1.8
Schmutzfilter
Diese Zubehörkomponente kann als Option nachgerüstet werden > siehe Kapitel 9.
Bei der Nutzung eines Schmutzfilters, wird der Kühlluftdurchsatz reduziert und in der Folge die Einschalt-
dauer des Gerätes herabgesetzt. Die Einschaltdauer sinkt mit zunehmender Verschmutzung des Filters.
Der Schmutzfilter muss regelmäßig demontiert und durch Ausblasen mit Druckluft gereinigt werden (ab-
hängig vom Schmutzaufkommen).
099-005546-EW500
2.11.2022
Beschreibung
0
Anschlussgewinde - G¼"
Schutzgasanschluss (Eingang)
Empfohlene Schutzgasmenge
Drahtdurchmesser x 11,5 = l/min
Drahtdurchmesser x 11,5 = l/min
Drahtdurchmesser x 13,5 = l/min (100 % Argon)
Gasdüsendurchmesser in mm entspricht l/min Gasdurchfluss
Abbildung 5-7
Faktor
1,14
1,35
1,75
3,16
Aufbau und Funktion
Transport und Aufstellen
" an der Gerätesteuerung ausge-
