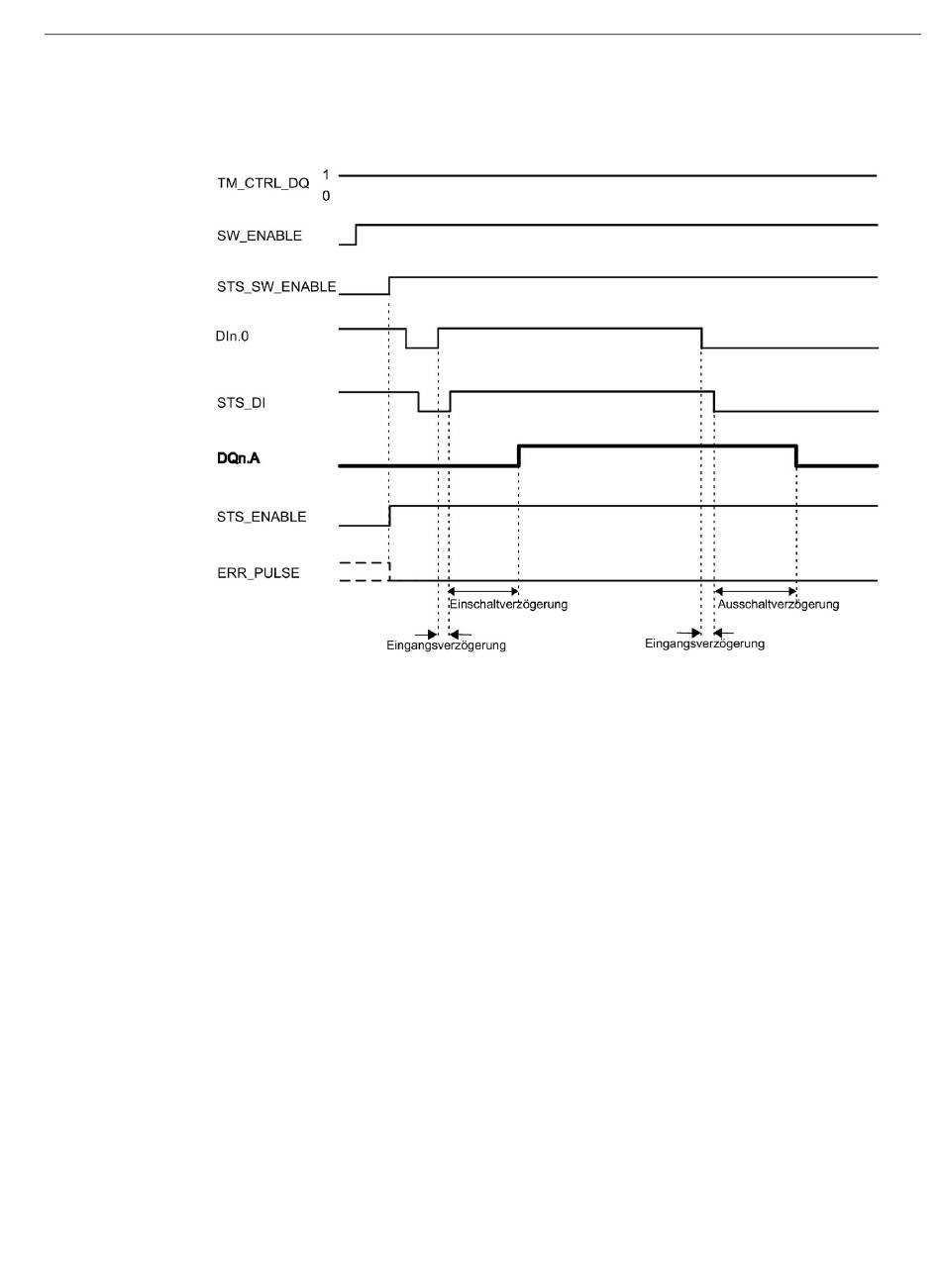

Das folgende Bild zeigt beispielhaft eine Ausgabesequenz für den Fall, dass Sie
SW_ENABLE setzen, während der Digitaleingang DIn.0 gesetzt ist.
Bild 4-6
Wenn Sie SW_ENABLE setzen, während der Digitaleingang DIn.0 gesetzt ist, wird die erste
(fallende) Flanke des DIn.0 ignoriert.
Technologiemodul TM Pulse 2x24V (6ES7138-6DB00-0BB1)
Gerätehandbuch, 05/2019, A5E35061195-AB
Beispiel 2 einer Ausgabesequenz
Projektieren/Adressraum
4.4 Betriebsart Ein-/Ausschaltverzögerung
89
