Inhaltszusammenfassung für Siemens Simatic ET 200SP

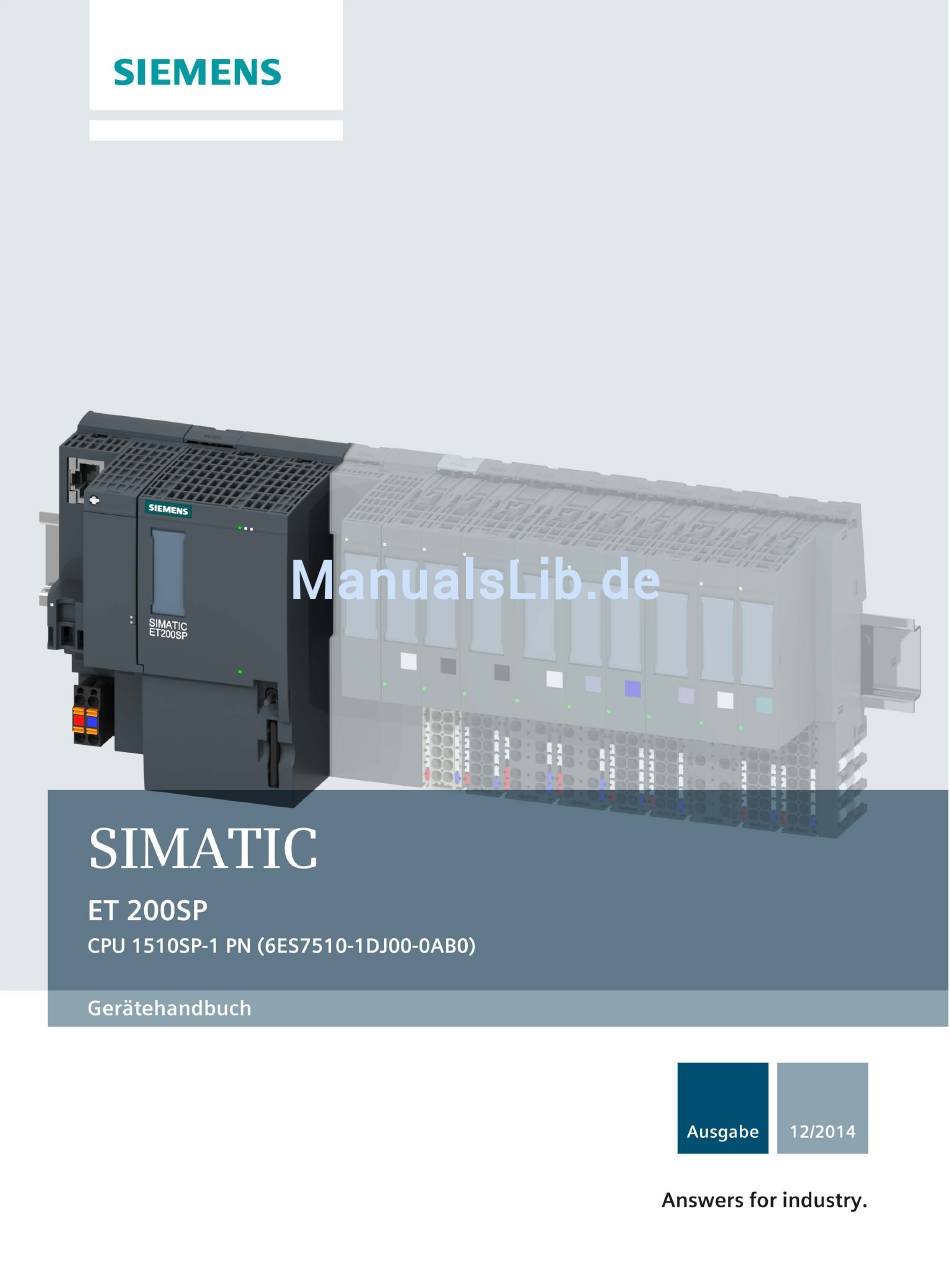

  • Seite 2 ___________________ CPU 1510SP-1 PN Vorwort (6ES7510-1DJ00-0AB0) ___________________ Wegweiser Dokumentation ___________________ SIMATIC Produktübersicht ___________________ Anschließen ET 200SP CPU 1510SP-1 PN ___________________ Alarme, Diagnose-, Fehler- (6ES7510-1DJ00-0AB0) und Systemmeldungen ___________________ Technische Daten Gerätehandbuch ___________________ Maßbild 12/2014 A5E33589067-AB...

  • Seite 3: Rechtliche Hinweise

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 4: Vorwort

    Siemens empfiehlt, sich unbedingt regelmäßig über Produkt- Updates zu informieren. Für den sicheren Betrieb von Produkten und Lösungen von Siemens ist es erforderlich, geeignete Schutzmaßnahmen (z. B. Zellenschutzkonzept) zu ergreifen und jede Komponente in ein ganzheitliches Industrial Security-Konzept zu integrieren, das dem aktuellen Stand der Technik entspricht.

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis Vorwort ..............................4 Wegweiser Dokumentation ........................6 Produktübersicht ............................. 9 Funktionsweise ......................... 9 Eigenschaften ......................... 10 Bedien- und Anzeigeelemente ....................13 2.3.1 Frontansicht des Moduls mit BusAdapter ................13 Betriebsartenschalter ......................14 Funktionen ..........................14 2.5.1 PROFINET IO ......................... 14 2.5.2 PROFIenergy ..........................

  • Seite 6: Wegweiser Dokumentation

    Wegweiser Dokumentation Die Dokumentation für das Dezentrale Peripheriesystem SIMATIC ET 200SP gliedert sich in drei Bereiche. Die Aufteilung bietet Ihnen die Möglichkeit gezielt auf die gewünschten Inhalte zuzugreifen. Basisinformationen Das Systemhandbuch beschreibt ausführlich die Projektierung, Montage, Verdrahtung und Inbetriebnahme des Dezentralen Peripheriesystems SIMATIC ET 200SP. Die Online-Hilfe von STEP 7 unterstützt Sie bei der Projektierung und Programmierung.
  • Seite 7 Wegweiser Dokumentation Manual Collection ET 200SP Die Manual Collection beinhaltet die vollständige Dokumentation zum Dezentralen Peripheriesystem SIMATIC ET 200SP zusammengefasst in einer Datei. Sie finden die Manual Collection im Internet (http://support.automation.siemens.com/WW/view/de/84133942). My Documentation Manager Mit dem My Documentation Manager kombinieren Sie ganze Handbücher oder nur Teile daraus zu Ihrem eigenen Handbuch.
  • Seite 8 Es ist der Nachfolger des SIMATIC Selection Tools und fasst die bereits bekannten Konfiguratoren für die Automatisierungstechnik in einem Werkzeug zusammen. Mit dem TIA Selection Tool erzeugen Sie aus Ihrer Produktauswahl oder Produktkonfiguration eine vollständige Bestellliste. Sie finden das TIA Selection Tool im Internet (http://w3.siemens.com/mcms/topics/de/simatic/tia-selection-tool). CPU 1510SP-1 PN (6ES7510-1DJ00-0AB0) Gerätehandbuch, 12/2014, A5E33589067-AB...

  • Seite 9: Produktübersicht

    Produktübersicht Funktionsweise Die CPU enthält das Betriebssystem und führt das Anwenderprogramm aus. Das Anwenderprogramm befindet sich auf der SIMATIC Memory Card und wird im Arbeitsspeicher der CPU bearbeitet. Die an der CPU vorhandenen PROFINET-Schnittstellen ermöglichen die gleichzeitige Kommunikation mit PROFINET-Geräten, PROFINET-Controllern, HMI-Geräten, Programmiergeräten, anderen Steuerungen und weiteren Systemen.

  • Seite 10: Eigenschaften

    Produktübersicht 2.2 Eigenschaften Intelligenter DP-Slave (I-Slave) Für den Einsatz des ET 200SP als intelligenter DP-Slave (I-Slave) benötigen Sie die CPU und das optionale Kommunikationsmodul CM DP. Als I-Slave ist das ET 200SP über PROFIBUS DP an einen übergeordneten DP-Master angebunden und tauscht mit diesem Daten aus.
  • Seite 11 Hinweis Die CPU wird ohne BusAdapter ausgeliefert. Die Artikelnummern der unterstützten BusAdapter finden Sie im Systemhandbuch Dezentrales Peripheriesystem ET 200SP (http://support.automation.siemens.com/WW/view/de/58649293) im Kapitel "Zubehör/Ersatzteile". Die PROFINET-Schnittstelle unterstützt neben der PROFINET-Basisfunktionalität auch PROFINET IO RT (Realtime) und IRT (Isochrones Realtime). An der Schnittstelle sind PROFINET IO Kommunikation bzw.
  • Seite 12 Das System schützt die zur CPU übertragenen Daten vor Manipulation. Die CPU erkennt fehlerhafte oder manipulierte Engineering-Daten. Weitere Informationen zum Thema "Schutz" finden Sie im Systemhandbuch Dezentrales Peripheriesystem ET200 SP (http://support.automation.siemens.com/WW/view/de/58649293). ● Die CPU 1510SP-1 PN unterstützt folgende weitere Funktionen: – Firmware-Update – PROFIenergy –...

  • Seite 13: Bedien- Und Anzeigeelemente

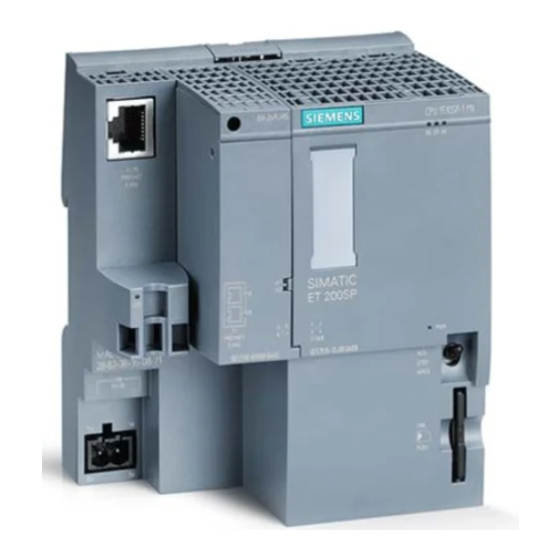

    Produktübersicht 2.3 Bedien- und Anzeigeelemente Bedien- und Anzeigeelemente 2.3.1 Frontansicht des Moduls mit BusAdapter Das Bild auf der linken Seite zeigt die CPU 1510SP-1 PN incl. eines gesteckten BusAdapters BA 2xRJ45. Das Bild auf der rechten Seite zeigt eine freigestellte Ansicht des BusAdapters BA 2xRJ45.

  • Seite 14: Betriebsartenschalter

    Produktübersicht 2.4 Betriebsartenschalter Betriebsartenschalter Über den Betriebsartenschalter stellen Sie die Betriebsart der CPU ein. Die folgende Tabelle zeigt die Stellung des Schalters und die entsprechende Bedeutung. Tabelle 2- 1 Stellungen des Betriebsartenschalters Stellung Bedeutung Erläuterung Betriebsart RUN Die CPU bearbeitet das Anwenderprogramm. STOP Betriebsart STOP Das Anwenderprogramm wird nicht ausgeführt.

  • Seite 15: Profienergy

    ● Shared Device ● Taktsynchronität Verweis Weitere Informationen zum Thema "PROFINET IO" finden Sie in der Online-Hilfe von STEP 7 und im Handbuch PROFINET Systembeschreibung (http://support.automation.siemens.com/WW/view/de/19292127). 2.5.2 PROFIenergy PROFIenergy PROFIenergy ist eine auf PROFINET basierende Datenschnittstelle, die es erlaubt, hersteller- und geräteunabhängig Verbraucher koordiniert und zentral gesteuert in Pausenzeiten abzuschalten.

  • Seite 16: Profibus Dp

    Produktübersicht 2.5 Funktionen 2.5.3 PROFIBUS DP Durch die optionale PROFIBUS-Schnittstelle CM DP unterstützt die CPU 1510SP-1 PN neben PROFINET IO auch den Aufbau von PROFIBUS-Netzen. PROFIBUS ist das Feldbusnetz für den Zell- und Feldbereich. Physikalisch ist der PROFIBUS ein elektrisches Netz auf Basis einer geschirmten Zweidrahtleitung oder ein optisches Netz auf der Basis eines Lichtwellenleiters.

  • Seite 17: Urlöschen

    2.5 Funktionen Verweis Weitere Informationen zum Thema "PROFIBUS DP" finden Sie in der Online-Hilfe von STEP 7 und im Funktionshandbuch PROFIBUS mit STEP 7 (http://support.automation.siemens.com/WW/view/de/59193579). 2.5.4 Urlöschen Beim "Urlöschen" werden, bis auf wenige Ausnahmen, alle internen Speicher gelöscht und im Anschluss die Daten der SIMATIC Memory Card eingelesen.

  • Seite 18: Verhalten Der Speicherobjekte Beim Urlöschen

    Bleibt erhalten * Die remanenten Variablen von Technologieobjekten bleiben erhalten jedoch wird der Inhalt bestimmter Variablen teilweise reinitialisiert. Verweis Weitere Informationen zum Thema "Urlöschen" finden Sie im Systemhandbuch Dezentrales Peripheriesystem ET 200SP (http://support.automation.siemens.com/WW/view/de/58649293). CPU 1510SP-1 PN (6ES7510-1DJ00-0AB0) Gerätehandbuch, 12/2014, A5E33589067-AB...

  • Seite 19: Cpu Auf Werkseinstellungen Zurücksetzen

    Produktübersicht 2.5 Funktionen 2.5.5 CPU auf Werkseinstellungen zurücksetzen Rücksetzen auf Werkseinstellungen versetzt die CPU in den Auslieferungszustand. Die Funktion löscht sämtliche Informationen, die auf der CPU intern gespeichert waren. Hinweis Wenn Sie eine PROFINET-CPU ausbauen und an anderer Stelle mit einem anderen Programm verwenden oder auf Lager legen möchten, empfehlen wir, die CPU in den Auslieferungszustand zu versetzen.

  • Seite 20: Verhalten Der Speicherobjekte Bei Rücksetzen Auf Werkseinstellungen

    "IP-Adresse löschen" Zählerstände der Betriebsstundenzähler Werden initialisiert Uhrzeit Wird initialisiert Verweis Weitere Informationen zum Thema "Rücksetzen auf Werkseinstellungen" finden Sie im Systemhandbuch Dezentrales Peripheriesystem ET 200SP (http://support.automation.siemens.com/WW/view/de/58649293) sowie in der Online-Hilfe von STEP 7. CPU 1510SP-1 PN (6ES7510-1DJ00-0AB0) Gerätehandbuch, 12/2014, A5E33589067-AB...

  • Seite 21: Anschließen

    Anschließen Dieses Kapitel enthält Informationen zur Anschlussbelegung der einzelnen Schnittstellen und das Prinzipschaltbild der CPU 1510SP-1 PN. DC 24 V-Versorgungsspannung (X80) Der Anschluss-Stecker für die Versorgungsspannung ist im Auslieferungszustand der CPU gesteckt. Das folgende Bild zeigt die Anschlussbelegung bei einer DC 24 V Versorgungsspannung. ①...

  • Seite 22: Profinet Io-Schnittstelle An Der Cpu (X1 P3)

    Anschließen PROFINET IO-Schnittstelle an der CPU (X1 P3) Die folgende Tabelle zeigt die Anschlussbelegung der in die CPU integrierten PROFINET IO-Schnittstelle. Die Belegung entspricht dem Ethernet-Standard für einen RJ45-Stecker. Tabelle 3- 1 Anschlussbelegung PROFINET IO-Schnittstelle an der CPU Ansicht Signalname Bezeichnung Transmit Data + TD_N...
  • Seite 23 Transmit Data + TD_N Transmit Data - Receive Data + RD_N Receive Data - Verweis Weitere Informationen zum Thema "Anschließen der CPU" und zum Thema "Zubehör/Ersatzteile" finden Sie im Systemhandbuch Dezentrales Peripheriesystem ET 200SP (http://support.automation.siemens.com/WW/view/de/58649293). CPU 1510SP-1 PN (6ES7510-1DJ00-0AB0) Gerätehandbuch, 12/2014, A5E33589067-AB...

  • Seite 24: Zuordnung Der Mac-Adressen

    Anschließen Zuordnung der MAC-Adressen Die MAC-Adresse ist eine weltweit eindeutige Geräteidentifikation, die jedem PROFINET- Gerät bereits im Werk zugewiesen wird. Ihre 6 Bytes teilen sich auf in 3 byte Herstellerkennung und 3 byte Gerätekennung (laufende Nummer). Die Front der CPU 1510SP-1 PN ist mit der MAC-Adresse der PROFINET-Schnittstelle belasert. Die PROFINET-Schnittstelle (X1) der CPU 1510SP-1 PN besitzt drei Ports.
  • Seite 25 Anschließen Prinzipschaltbild Das folgende Bild zeigt das Prinzipschaltbild der CPU 1510SP-1 PN. ① Switch P1 R PROFINET-Schnittstelle X1 Port 1 ② Elektronik P2 R PROFINET-Schnittstelle X1 Port 2 ③ Rückwandbusanschaltung PROFINET-Schnittstelle X1 Port 3 ④ Interne Versorgungsspannung Versorgungsspannung DC24V ⑤ Betriebsartenschalter RUN/STOP/MRES Masse BusAdapter...

  • Seite 26: Alarme, Diagnose-, Fehler- Und Systemmeldungen

    Weiterführende Informationen zum Thema "Alarme" finden Sie in der Online-Hilfe von STEP 7. Weiterführende Informationen zu den Themen "Diagnose" und "Systemmeldungen" finden Sie im Funktionshandbuch Diagnose (http://support.automation.siemens.com/WW/view/de/59192926). Status- und Fehleranzeige der CPU LED-Anzeigen Das folgende Bild zeigt die LED-Anzeigen der CPU 1510SP-1 PN und des BusAdapters BA 2xRJ45.

  • Seite 27: Bedeutung Der Led-Anzeigen

    Alarme, Diagnose-, Fehler- und Systemmeldungen 4.1 Status- und Fehleranzeige der CPU Bedeutung der LED-Anzeigen Die CPU 1510SP-1 PN besitzt eine LED zur Überwachung der Versorgungsspannung der Elektronik (PWR) und drei LEDs zur Anzeige des aktuellen Betriebs- und Diagnosezustands. Die folgende Tabelle zeigt die Bedeutung der verschiedenen Kombinationen der Farben der POWER, RUN/STOP-, ERROR- und MAINT-LED.
  • Seite 28 Alarme, Diagnose-, Fehler- und Systemmeldungen 4.1 Status- und Fehleranzeige der CPU POWER- RUN/STOP-LED ERROR- MAINT- Bedeutung Anlauf (Booten der CPU) LED leuchtet grün Test der LEDs beim Anlauf, Stecken LED blinkt rot LED blinkt gelb LED blinkt eines Moduls. gelb/grün LED-Blinktest Bedeutung der LED-Anzeigen der Schnittstellen: X1 P1 R, X1 P2 R und X1 P3 Jeder Port besitzt eine LINK-LED (LK1, LK2, LK 3).

  • Seite 29: Technische Daten

    Technische Daten 6ES7510-1DJ00-0AB0 Produkttyp-Bezeichnung CPU 1510SP-1 PN Allgemeine Informationen HW-Erzeugnisstand FS02 Firmware-Version V1.7 Engineering mit STEP 7 TIA Portal projektierbar/integriert ab V13 SP1 Version Konfigurationssteuerung über Datensatz Bedienelemente Betriebsartenschalter Versorgungsspannung Spannungsart der Versorgungsspannung DC 24 V zulässiger Bereich, untere Grenze (DC) 19,2 V zulässiger Bereich, obere Grenze (DC) 28,8 V...
  • Seite 30 Technische Daten 6ES7510-1DJ00-0AB0 CPU-Bearbeitungszeiten für Bitoperationen, typ. 72 ns für Wortoperationen, typ. 86 ns für Festpunktarithmetik, typ. 115 ns für Gleitpunktarithmetik, typ. 461 ns CPU-Bausteine Anzahl Elemente (gesamt) 2000; unter einem Element sind neben Bausteinen wie DBs, FBs und FCs auch UDTs, globale Konstanten, usw.
  • Seite 31 Technische Daten 6ES7510-1DJ00-0AB0 Zähler, Zeiten und deren Remanenz S7-Zähler Anzahl 2048 Remanenz einstellbar • IEC-Counter Anzahl beliebig (nur durch den Arbeitsspeicher begrenzt) Remanenz einstellbar • S7-Zeiten Anzahl 2048 Remanenz einstellbar • IEC-Timer Anzahl beliebig (nur durch den Arbeitsspeicher begrenzt) Remanenz einstellbar •...
  • Seite 32 Technische Daten 6ES7510-1DJ00-0AB0 Teilprozessabbilder Anzahl Teilprozessabbilder, max. Hardware-Ausbau Anzahl hierarchischer IO-Systeme Anzahl DP-Master über CM Anzahl IO-Controller integriert über CM Baugruppenträger Baugruppen je Baugruppenträger, max. 64; CPU + 64 Module + Servermodul (Aufbaubreite max. 1 m) Baugruppenträger, Anzahl Zeilen, max. PtP CM Anzahl PtP CMs die Anzahl der anschließbaren PtP CMs ist nur...
  • Seite 33 Technische Daten 6ES7510-1DJ00-0AB0 Protokolle PROFINET IO-Controller • PROFINET IO-Device • SIMATIC-Kommunikation • Offene IE-Kommunikation • Webserver • Medienredundanz • 2. Schnittstelle Schnittstellenphysik Anzahl der Ports • Ja; über CM DP Modul RS 485 • Protokolle SIMATIC-Kommunikation • PROFIBUS DP-Master • PROFIBUS DP-Slave •...
  • Seite 34 Technische Daten 6ES7510-1DJ00-0AB0 PROFINET IO-Controller Dienste PG/OP-Kommunikation • S7-Routing • Taktsynchronität • Offene IE-Kommunikation • • Ja; als MRP Redundanzmanager und/oder MRP • Client; max. Anzahl Devices im Ring: 50 PROFIenergy • Ja; max. 32 PROFINET Devices Priorisierter Hochlauf • 64;...
  • Seite 35 Technische Daten 6ES7510-1DJ00-0AB0 bei IRT mit der Option "Hohe Performance" 250 µs bis 4 ms bei Sendetakt von 250 µs • 500 µs bis 8 ms bei Sendetakt von 500 µs • 1 ms bis 16 ms bei Sendetakt von 1 ms •...
  • Seite 36 Technische Daten 6ES7510-1DJ00-0AB0 Webserver HTTP Ja; Standard- und anwenderdefinierte Seiten HTTPS Ja; Standard- und anwenderdefinierte Seiten PROFIBUS DP-Master Anzahl Verbindungen, max. Dienste PG/OP-Kommunikation • S7-Routing • Datensatz-Routing • Nein Taktsynchronität • Nein Äquidistanz • Anzahl DP-Slaves • Aktivieren/Deaktivieren von DP-Slaves •...
  • Seite 37 Technische Daten 6ES7510-1DJ00-0AB0 Status/Steuern Status/Steuern Variable Variablen Eingänge, Ausgänge, Merker, DB, Zeiten, Zähler davon Status Variable, max. 200; pro Auftrag davon Steuern Variable, max. 200; pro Auftrag Forcen Forcen Forcen, Variablen Eingänge, Ausgänge Anzahl Variablen, max. Diagnosepuffer vorhanden Anzahl Einträge, max. 1000 davon netzausfallsicher •...
  • Seite 38 Technische Daten 6ES7510-1DJ00-0AB0 Regler Ja; universeller PID-Regler mit integrierter PID_Compact • Optimierung Ja; PID-Regler mit integrierter Optimierung für PID_3Step • Ventile Ja; PID-Regler mit integrierter Optimierung für PID-Temp • Temperatur Zählen und Messen High Speed Counter • Normen, Zulassungen, Zertifikate Geeignet für Sicherheitsfunktionen Nein Maximal erreichbare Sicherheitsklasse im...

  • Seite 39: Allgemeine Technische Daten

    75 mm Gewichte Gewicht, ca. 310 g Allgemeine Technische Daten Informationen zu den allgemeinen technischen Daten, z. B. Normen und Zulassungen, Elektromagnetische Verträglichkeit, Schutzklasse, etc., finden Sie im Systemhandbuch Dezentrales Peripheriesystem ET 200SP (http://support.automation.siemens.com/WW/view/de/58649293). CPU 1510SP-1 PN (6ES7510-1DJ00-0AB0) Gerätehandbuch, 12/2014, A5E33589067-AB...

  • Seite 40: Maßbild

    Maßbild In diesem Kapitel finden Sie das Maßbild des Moduls montiert auf einer Profilschiene. Die Maße müssen Sie bei der Montage in Schränken, in Schalträumen usw. beachten. Maßbild der CPU 1510SP-1 PN Bild A-1 Maßbild 1510SP-1 PN CPU 1510SP-1 PN (6ES7510-1DJ00-0AB0) Gerätehandbuch, 12/2014, A5E33589067-AB...
