4.6 Betriebsart PWM mit DC-Motor

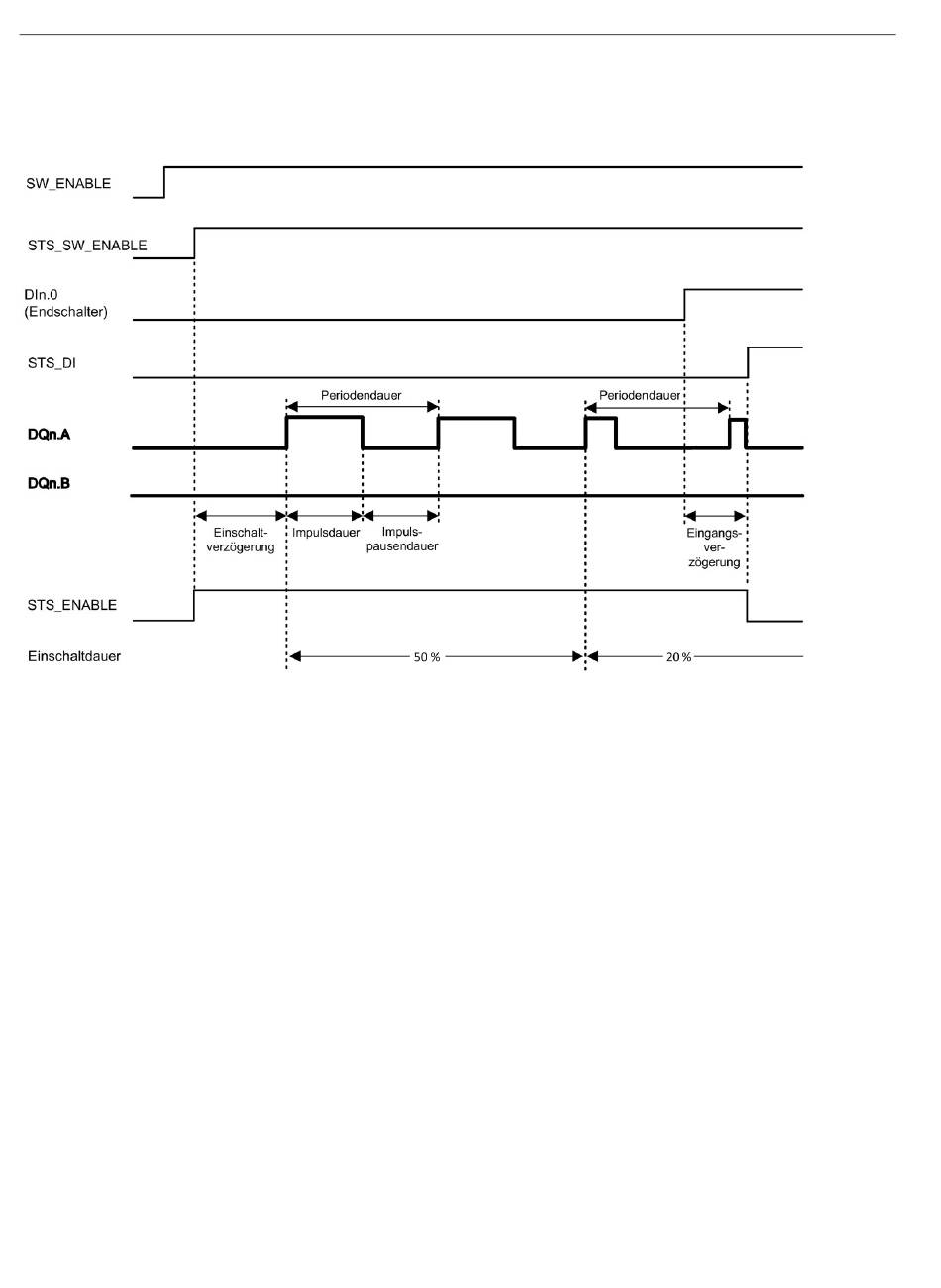

Das folgende Bild zeigt beispielhaft eine Ausgabesequenz für die Vorwärtsrichtung, wenn
DIn.0 als Endschalter verwendet wird.
Bild 4-11 Beispiel einer Ausgabesequenz (Endschalter)
Abbrechen der Ausgabesequenz
Wenn Sie das Steuer-Bit SW_ENABLE rücksetzen, wird die Software-Freigabe deaktiviert
und die aktuelle Ausgabesequenz abgebrochen. Bei einem Abbruch wird die letzte Periode
nicht abgeschlossen. Das Rückmelde-Bit STS_ENABLE sowie DQn.A und DQn.B werden
rückgesetzt (Motorstopp).
Wenn Sie die HW-Freigabe verwenden, können Sie die Ausgabesequenz alternativ mit einer
fallenden Flanke am DIn.0 abbrechen. Wenn Sie statt der HW-Freigabe den Endschalter
verwenden, können Sie die Ausgabesequenz alternativ mit einer steigenden Flanke am
DIn.0 abbrechen.
Eine erneute Impulsausgabe ist erst nach einem Neustart der Ausgabesequenz möglich.
